Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC

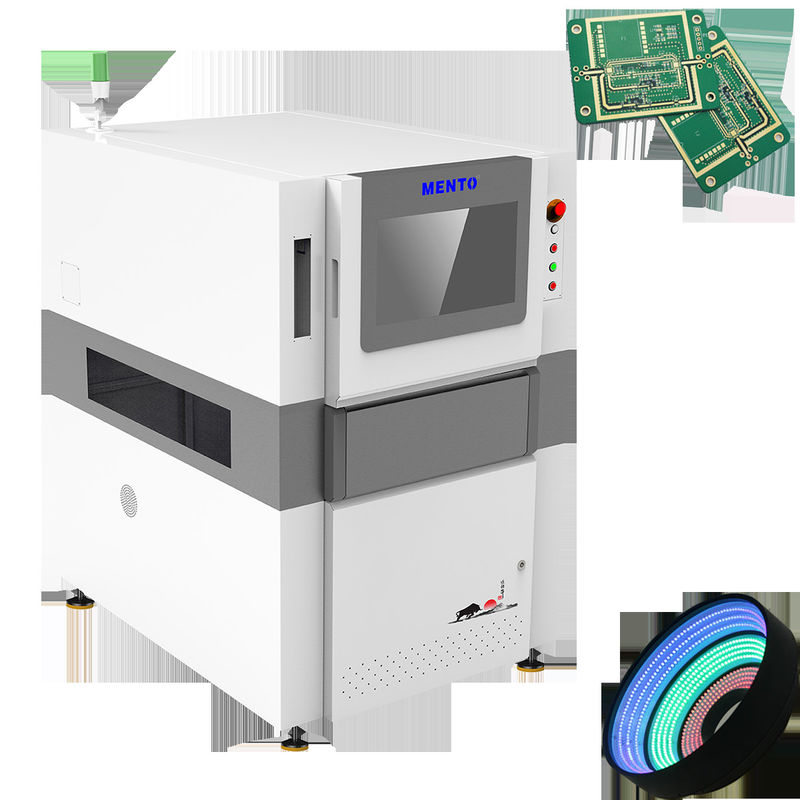

Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: dias 30work
Habilidade da fonte: 1000pcs/m
Tamanho do PCB: |
Max. 510 mm*510 mm |
Tipo da inspeção: |
Automatizado |
Fonte de luz: |
LED |
Velocidade de inspecção: |
1000mm/s |
Sistema de câmera: |
Câmera digital 3D |
Resolução: |
5μm |
Sistema de iluminação: |
LED |
Método do alinhamento: |
Alinhamento automático |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Precisão da inspecção: |
±5μm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
AOI: |
Automatizado |
Sistema operativo: |
Windows 7 |
Dimensão: |
L*W*H: 1200mm*1200mm*1700mm |
Área da inspeção: |
Até 510 x 510 mm |
Espessura do PCB: |
0.5mm-5mm |
Campo de visão: |
20mm*20mm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método de inspecção: |
Projeção 3D |
Software: |
Software de inspecção 3D AOI |
Tamanho do PCB: |
Max. 510 mm*510 mm |
Tipo da inspeção: |
Automatizado |
Fonte de luz: |
LED |
Velocidade de inspecção: |
1000mm/s |
Sistema de câmera: |
Câmera digital 3D |
Resolução: |
5μm |
Sistema de iluminação: |
LED |
Método do alinhamento: |
Alinhamento automático |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Precisão da inspecção: |
±5μm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
AOI: |
Automatizado |
Sistema operativo: |
Windows 7 |
Dimensão: |
L*W*H: 1200mm*1200mm*1700mm |
Área da inspeção: |
Até 510 x 510 mm |
Espessura do PCB: |
0.5mm-5mm |
Campo de visão: |
20mm*20mm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método de inspecção: |
Projeção 3D |
Software: |
Software de inspecção 3D AOI |
A nossa tecnologia AOI
Pode poupar mão-de-obra, reduzir perdas e reduzir custos
Melhorar a qualidade dos produtos e reforçar a competitividade
Aumentar os lucros das empresas
[Vantagens e tecnologias essenciais]
Sistema de processamento de imagem de alta resolução
1As câmaras industriais a cores de alta velocidade de 5MP e 12MP, combinadas com lentes telecêntricas de grande diâmetro de ponta, têm baixa distorção, sem esboço, grande profundidade de campo,e são compatíveis com alta e baixa clareza de imagem dos componentes.
2A imagem de alta resolução pode ser configurada com diferentes resoluções, tais como 8um, 10um, 15um, etc., para tornar os defeitos sutis invisíveis.
3A tecnologia de calibração precisa tem as funções de correcção do campo de visão plano, correcção da distorção da lente,e correção de erros de instalação para obter uma medição dimensional de alta precisão.
4.Fonte de luz multi-ângulo destaca juntas de solda, tela de seda e outras características; equipado com um controlador de corrente constante para garantir a consistência de brilho da fonte de luz.
Área de aplicação
Inspecção das juntas de solda e dos dispositivos montados
Características
1. Alta velocidade, tempo de processamento FOV único é de cerca de 350ms
2.Anti-interferência, alta precisão, grande alcance
3A fonte de luz RGB integra perfeitamente informações 2D para melhorar a precisão do julgamento
4Visualização tridimensional da altura, que pode exibir dados RGB tridimensionais e mapas de calor da altura
Parâmetro técnico
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase de grelha para eliminar sombras e sistema de iluminação de fonte de luz 3D de quatro direções | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
[Open AI ferramentas de aprendizagem profunda]
Pode ser treinado e testado de acordo com os requisitos do cliente, e o modelo de big data determina automaticamente NG/OK sem depuração manual repetida, melhorando facilmente a taxa de passagem.
Uma variedade de algoritmos de aprendizagem profunda para resolver eficazmente tarefas de detecção complexas.
Algoritmos de processamento de imagem ricos para satisfazer a maioria das tarefas de detecção e medição.
