Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Fornecimento de energia: |
AC 220V, 50/60Hz |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Área da inspeção: |
Até 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
Até 80 Cm2/s |
Software: |
Interface de usuário intuitiva |
Espessura do PCB: |
0.5 - 5 mm |
Resolução: |
10 μm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Área da inspeção: |
Até 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
Até 80 Cm2/s |
Software: |
Interface de usuário intuitiva |
Espessura do PCB: |
0.5 - 5 mm |
Resolução: |
10 μm |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

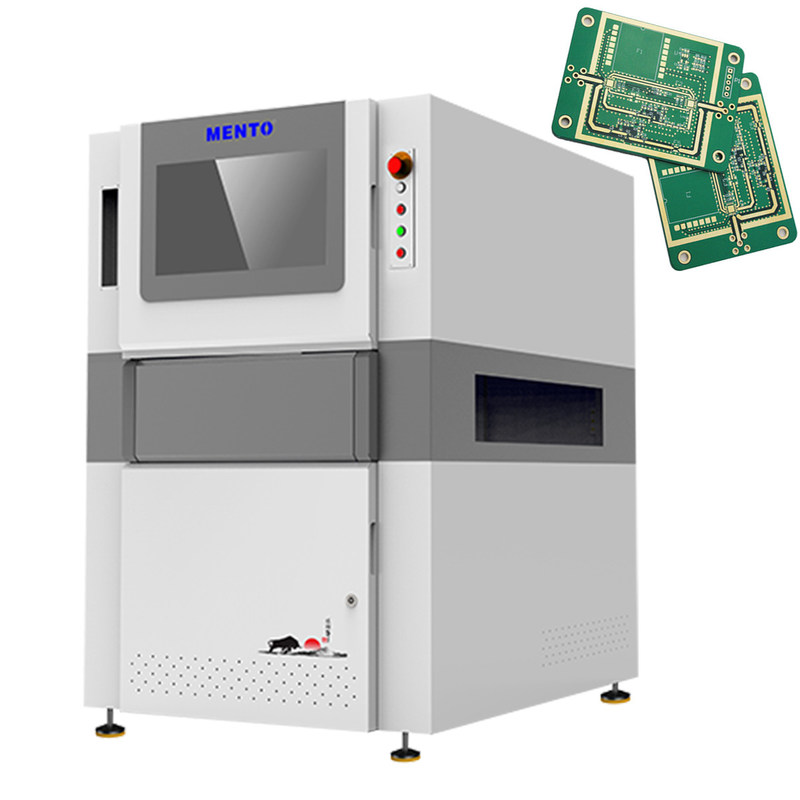

A máquina de inspeção 3D AOI está equipada com uma potência de 220 V AC, 50/60 Hz, que garante um funcionamento estável e confiável.Esta máquina usa uma câmera digital 3D que captura imagens de alta resolução dos conjuntos eletrônicosA câmara é capaz de capturar imagens de diferentes ângulos, proporcionando uma visão de 360 graus do conjunto.não deixando espaço para erros.
A máquina de inspecção 3D AOI utiliza iluminação LED RGB para iluminar os conjuntos electrónicos.assegurar que todos os componentes e juntas de solda sejam claramente visíveisA iluminação LED RGB também fornece a capacidade de ajustar a temperatura e a intensidade da cor, proporcionando uma iluminação ideal para diferentes tipos de conjuntos.
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta máquina 3D AOI é um sistema de inspecção de PCB de ponta concebido para o mais alto nível de precisão de inspecção.É fabricado pelos principais fabricantes de equipamentos Aoi e está equipado com uma câmera digital 3D para inspeções precisas de juntas de soldaA máquina pode inspecionar uma área de até 510 x 510 mm usando métodos de inspeção 3D. O software de interface de usuário intuitivo facilita o uso para operadores de todos os níveis.
| Resolução | 10 μm |
| Área de inspecção | Até 510 x 510 mm |
| Peso | 800 kg |
| Tipo de câmara | Câmera digital 3D |
| Software | Interface de usuário intuitiva |
| Espessura do PCB | 0.5 - 5 mm |
| Iluminação | LED RGB |
| Método de inspecção | Inspecção 3D |
| Velocidade de inspecção | Até 80 Cm2/s |
| Dimensão | W1000mmxD1380mmxH1600mm |
Uma das principais características deste produto é que ele pode inspecionar vários tipos de defeitos, como juntas de solda, componentes e outras falhas.É uma solução ideal para os fabricantes de electrónica que precisam garantir a qualidade dos seus produtos antes de os colocar no mercado.O Mento-01 pode detectar e alertar o utilizador de quaisquer problemas potenciais, garantindo que o PCB esteja livre de quaisquer defeitos antes de ser enviado.
O Mento-01 é adequado para várias ocasiões e cenários, como empresas de fabricação de PCB, fábricas de montagem eletrônica e designers de produtos eletrônicos.Também é útil para reparar dispositivos eletrônicos que exigem inspeção e reparo de PCB para funcionar corretamente.
A área de inspecção do Mento-01 pode abranger até 510 x 510 mm, tornando-o adequado para PCB de grandes dimensões.O método de alinhamento automático utilizado neste produto garante que a inspecção seja precisa e consistenteCom uma capacidade de fornecimento de 1000/mês, este produto pode satisfazer as necessidades de vários clientes.
O Mento-01 é compatível com espessuras de PCB que variam de 0,5-5mm. O preço deste produto é negociável e o tempo de entrega é de 1 semana.tornar o processo de transação mais conveniente para o cliente.
Em conclusão, o Mento-01 é um sistema de inspeção de PCB confiável, preciso e eficiente que pode ajudar os fabricantes de eletrônicos a garantir a qualidade de seus produtos.É adequado para várias ocasiões e cenários e pode satisfazer as necessidades de diferentes clientes.
O suporte técnico e os serviços do produto 3D AOI Machine incluem:
- Assistência na instalação e instalação
- Formação de operadores e pessoal de manutenção
- Apoio técnico contínuo por telefone, e-mail ou acesso remoto
- Serviços de reparação e manutenção no local
- Melhorias e actualizações de software
- Peças sobressalentes e consumíveis
- Serviços de calibração e certificação
Embalagem do produto:
A máquina 3D AOI será embalada em uma caixa de madeira para garantir o transporte seguro.
Transporte marítimo:
O envio será organizado pela nossa equipa de logística e será enviado através de um serviço de correio confiável. O custo de envio será calculado com base no destino e peso da caixa.Um número de rastreamento será fornecido assim que a remessa tiver sido enviada.
P: Qual é a marca da máquina 3D AOI?
R: A marca da máquina AOI 3D é Mento.
P: Qual é o número de modelo da máquina 3D AOI?
R: O número de modelo da máquina AOI 3D é Mento-01.
P: Onde é fabricada a máquina 3D AOI?
R: A máquina AOI 3D é fabricada na China, em Dongguan.
P: Que certificações tem a máquina 3D AOI?
R: A máquina 3D AOI possui certificações ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
R: A quantidade mínima de encomenda para a Máquina AOI 3D é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço da máquina 3D AOI é negociável.
P: Qual é o prazo de entrega da máquina 3D AOI?
R: O prazo de entrega da máquina AOI 3D é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a Máquina 3D AOI estão em linha.
P: Qual é a capacidade de abastecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina 3D AOI é de 1000/mês.
