Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Fornecimento de energia: |
AC 220V, 50/60Hz |
Área da inspeção: |
Até 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Software: |
Interface de usuário intuitiva |
Método de inspecção: |
Inspecção 3D |
Resolução: |
10 μm |
Velocidade de inspecção: |
Até 80 Cm2/s |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Área da inspeção: |
Até 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Software: |
Interface de usuário intuitiva |
Método de inspecção: |
Inspecção 3D |
Resolução: |
10 μm |
Velocidade de inspecção: |
Até 80 Cm2/s |

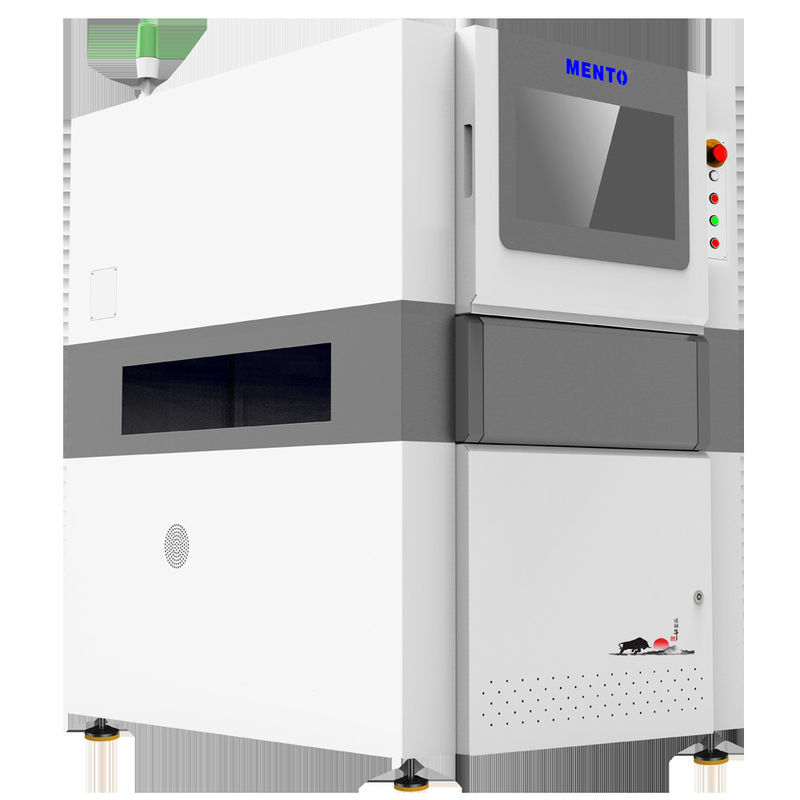

A nossa máquina 3D AOI utiliza alinhamento automático, tornando-a fácil de usar e conveniente para qualquer utilizador.Economização de tempo e garantia da fiabilidade dos resultados.
Quando se trata de tipos de inspeção, a nossa Máquina 3D AOI tem-te coberto. Pode realizar inspecções de juntas de solda, componentes e defeitos, garantindo que os teus PCBs sejam inspeccionados completamente.Isto garante que os seus produtos são da mais alta qualidade e que os seus clientes estão satisfeitos com os produtos que recebem.
A nossa máquina 3D AOI é alimentada por AC 220V, 50/60Hz, tornando-a fácil de usar em qualquer ambiente.assegurar que os seus PCBs são inspeccionados minuciosamente.
Há muitos fabricantes de equipamentos de AOI PCB lá fora, mas a nossa máquina 3D AOI se destaca do resto..Então, se você está procurando por um equipamento de alta qualidade PCB AOI, escolha a nossa máquina 3D AOI.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta Máquina 3D AOI é um equipamento essencial para fabricantes de equipamentos de AOI de PCB.O software intuitivo de interface do utilizador torna mais fácil de operarA iluminação LED RGB garante uma inspeção precisa. Pode lidar com PCBs com espessuras que variam de 0,5 a 5 mm. Com um peso de 800 kg, é um equipamento de inspeção de PCBs aoi confiável e resistente.
| Atributo do produto | Valor |
| Nome do produto | Máquina de inspecção 3D AOI |
| Resolução | 10 μm |
| Tipo de câmara | Câmera digital 3D |
| Método de alinhamento | Alinhamento automático |
| Sistema de Operação | Windows 10 |
| Iluminação | LED RGB |
| Dimensão | L 1300 X W 1300 X H 1500 mm |
| Velocidade de inspecção | Até 80 Cm2/s |
| Peso | 800 kg |
| Software | Interface de usuário intuitiva |
| Fornecimento de energia | AC 220V, 50/60Hz |
A máquina AOI 3D Mento-01 é concebida para alinhamento automático de PCBs com uma espessura entre 0,5 mm e 5 mm. A área de inspecção pode abranger até 510 mm x 510 mm,e a velocidade de inspecção pode atingir até 80 cm2/sEstas características tornam-no um sistema de inspecção de PCB ideal para várias indústrias, incluindo automóveis, aeroespacial, médico e telecomunicações.
A máquina AOI 3D Mento-01 é perfeita para empresas de fabricação de PCB que exigem alta precisão e precisão na inspeção de PCB.É uma ferramenta eficiente e confiável que ajuda na detecção de defeitos nos PCB, tais como defeitos de solda, erros de colocação dos componentes e curto-circuitos.Redução da necessidade de intervenção manual.
Com o seu design compacto, a máquina Mento-01 3D AOI tem uma dimensão de L1300 x W1300 x H1500mm, tornando-a fácil de instalar em qualquer espaço de trabalho.Esta máquina é perfeita para pequenas e médias empresas de fabricação de PCB que exigem um equipamento AOI PCB eficiente e confiável sem comprometer a qualidade.
Em conclusão, a máquina de inspeção AOI 3D Mento-01 é uma ferramenta essencial para as empresas de fabrico de PCB que exigem um elevado nível de precisão e precisão na inspeção de PCB.A sua função de alinhamento automático, velocidade de inspecção e cobertura tornam-no uma escolha ideal para várias aplicações nas indústrias automotiva, aeroespacial, médica e de telecomunicações.
O suporte técnico e os serviços oferecidos para o produto 3D AOI Machine incluem:
Embalagem do produto:
A Máquina 3D AOI será embalada numa caixa de papelão robusta com almofada de espuma e embrulho de bolhas para garantir o transporte seguro.e instruções de manuseio.
Transporte marítimo:
A máquina 3D AOI será enviada da maneira mais eficiente e econômica possível, garantindo ainda a entrega atempada e segura.Os clientes serão fornecidos com um número de rastreamento e data de entrega estimada.
R: A marca da máquina AOI 3D é Mento.
P: Qual é o número de modelo da máquina 3D AOI?
R: O número de modelo da máquina AOI 3D é Mento-01.
P: Onde é fabricada a máquina 3D AOI?
A: A máquina 3D AOI é fabricada na China, em Dongguan.
P: Que certificações tem a máquina 3D AOI?
R: A máquina 3D AOI é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
R: A quantidade mínima de encomenda para a Máquina AOI 3D é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço da máquina 3D AOI é negociável.
P: Qual é o prazo de entrega da máquina 3D AOI?
R: O prazo de entrega da máquina AOI 3D é de 1 semana.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a Máquina AOI 3D estão online.
P: Qual é a capacidade de abastecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina 3D AOI é de 1000/mês.
