Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Método do alinhamento: |
Alinhamento automático |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Tipo de câmara: |
Câmera digital 3D |
Sistema operativo: |
Windows 10 |
Software: |
Interface de usuário intuitiva |
Área da inspeção: |
Até 510 x 510 mm |
Espessura do PCB: |
0.5 - 5 mm |
Peso: |
1100kg |
Método do alinhamento: |
Alinhamento automático |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Tipo de câmara: |
Câmera digital 3D |
Sistema operativo: |
Windows 10 |
Software: |
Interface de usuário intuitiva |
Área da inspeção: |
Até 510 x 510 mm |
Espessura do PCB: |
0.5 - 5 mm |
Peso: |
1100kg |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

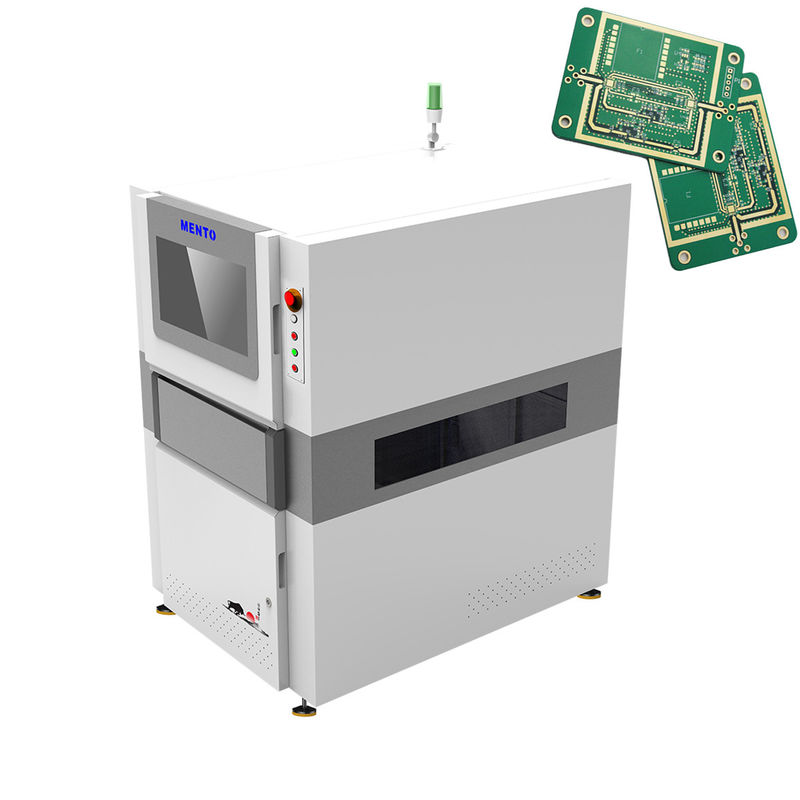

A Máquina de Inspeção 3D AOI é uma solução abrangente para fabricantes que exigem inspeção confiável e de alta qualidade de seus PCBs.,A máquina é construída para a velocidade, com uma velocidade de inspecção impressionante de até 80 cm2/s.Isto significa que os fabricantes podem processar um grande número de PCB de forma rápida e eficiente.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta Máquina 3D AOI é um produto de última geração fabricado pelos principais fabricantes de equipamentos AOI. É um equipamento PCB AOI de primeira linha que utiliza tecnologia de inspeção 3D.Está equipado com uma câmara digital 3D de alta resolução e uma funcionalidade de alinhamento automático que garante resultados de inspeção precisos.
| Velocidade de inspecção: | Até 80 Cm2/s |
| Método de inspecção: | Inspecção 3D |
| Software: | Interface de usuário intuitiva |
| Fornecimento de energia: | AC 220V, 50/60Hz |
| Tipos de inspecção: | Liga de solda, componente, defeito |
| Tipo de câmara: | Câmera digital 3D |
| Método de alinhamento: | Alinhamento automático |
| Dimensão: | L 1300 X W 1300 X H 1500 mm |
| Peso: | 800 kg |
| Resolução: | 10 μm |
A máquina Mento-01 3D AOI foi certificada com ISO9001/ISO14001, garantindo a sua qualidade e desempenho.É uma opção acessível para pequenas e grandes empresasO tempo de entrega para este produto é de apenas 1 semana, e o pagamento pode ser feito online.
Uma das principais características do Mento-01 é sua interface de usuário intuitiva, o que o torna fácil de usar tanto para operadores experientes quanto para iniciantes.Este produto é equipado com uma área de inspecção de até 510 x 510 mm, tornando-o perfeito para grandes PCBs.
A máquina Mento-01 3D AOI é ideal para uma ampla gama de aplicações e cenários.Também pode ser utilizado pelos fabricantes de equipamentos aoi para garantir que PCBs de alta qualidade estão sendo produzidos.
Com seus tipos de inspeção poderosos, incluindo juntas de solda, componentes e defeitos, o Mento-01 é um produto versátil que pode lidar com uma ampla gama de tarefas de inspeção.tornando-se um produto rápido e eficiente que pode ajudar a reduzir o tempo de fabricação.
Em geral, a máquina Mento-01 3D AOI é uma excelente escolha para empresas que procuram uma solução confiável e eficiente para as suas necessidades de inspeção de PCB.O seu desempenho de elevada qualidade e os seus preços competitivos tornam-no um excelente investimento que pode beneficiar empresas de todas as dimensõesCom uma capacidade de abastecimento de 1000/mês, este produto está prontamente disponível para satisfazer as suas necessidades.
O suporte técnico e os serviços do produto 3D AOI Machine incluem:
Embalagem do produto:
Transporte marítimo:
Perguntas Frequentes sobre a Máquina AOI 3D Mento-01:
P: Qual é a origem da Máquina AOI 3D Mento-01?
R: A máquina AOI 3D Mento-01 é fabricada na China, especificamente em Dongguan.
Q: Quais são as certificações que a máquina Mento-01 3D AOI tem?
R: A máquina AOI 3D Mento-01 possui certificações ISO9001/ISO14001.
Q: Qual é a quantidade mínima de encomenda para a Máquina AOI 3D Mento-01?
R: A quantidade mínima de encomenda para a Máquina AOI 3D Mento-01 é 1.
P: Qual é o prazo de entrega para a Máquina AOI 3D Mento-01?
R: O prazo de entrega para a Máquina AOI 3D Mento-01 é de 3 semanas.
P: Qual é a capacidade de abastecimento da máquina AOI 3D Mento-01?
R: A capacidade de abastecimento da Máquina AOI 3D Mento-01 é de 1000/mês.
Q: Quais são os termos de pagamento para a Máquina AOI 3D Mento-01?
R: Os termos de pagamento para a Máquina AOI 3D Mento-01 estão em linha e negociáveis.
