Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Resolução: |
10 μm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Tipo de câmara: |
Câmera digital 3D |
Área da inspeção: |
Até 510 x 510 mm |
Método de inspecção: |
Inspecção 3D |
Software: |
Interface de usuário intuitiva |
Método do alinhamento: |
Alinhamento automático |
Sistema operativo: |
Windows 10 |
Resolução: |
10 μm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Tipo de câmara: |
Câmera digital 3D |
Área da inspeção: |
Até 510 x 510 mm |
Método de inspecção: |
Inspecção 3D |
Software: |
Interface de usuário intuitiva |
Método do alinhamento: |
Alinhamento automático |
Sistema operativo: |
Windows 10 |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

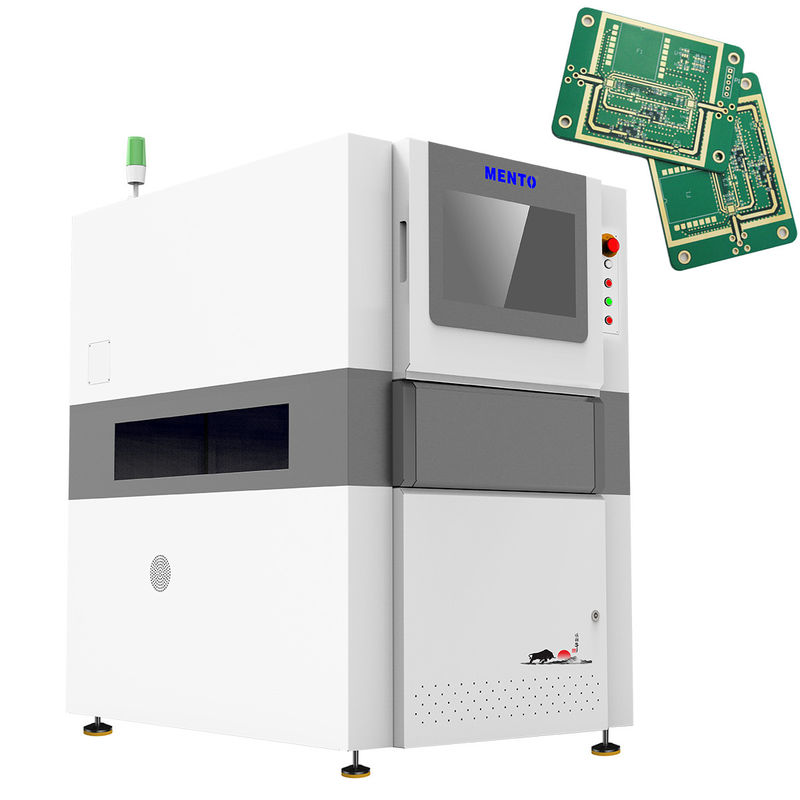

A máquina de inspeção 3D AOI é um equipamento de inspeção 3D de PCB poderoso e robusto que utiliza tecnologia avançada de inspeção 3D para examinar completamente os PCB em busca de defeitos e irregularidades.De resolução de 10 μm, a nossa câmara digital 3D pode capturar até os mais pequenos detalhes e fornecer resultados de inspecção altamente precisos e fiáveis.
A nossa máquina de inspecção 3D AOI apresenta iluminação LED RGB que proporciona uma iluminação uniforme, criando uma imagem clara e detalhada da PCB sob inspecção.O método de inspecção 3D empregado pela nossa máquina garante que cada aspecto do PCB é examinado completamente, incluindo áreas complexas e de difícil acesso que podem ser ignoradas pelos métodos tradicionais de inspecção 2D.
A máquina de inspecção 3D AOI é uma peça de equipamento pesada e confiável que é construída para durar.É projetado para suportar os rigores da utilização industrial e fornecer resultados consistentes e precisos sempreAlém disso, a nossa máquina está equipada com algoritmos avançados e software que lhe permitem detectar e sinalizar defeitos com alta precisão e velocidade,garantir que a sua linha de produção funcione sem problemas e de forma eficiente.
Em conclusão, se você está procurando por um sistema de inspeção de PCB de alta qualidade e confiável, nossa Máquina de Inspeção 3D AOI é a escolha perfeita.Iluminação LED RGB, e construção pesada, esta máquina é projetada para fornecer desempenho e precisão excepcionais, ajudando-o a garantir a qualidade e confiabilidade de seus PCBs.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | Poucas peças, peças erradas, inversa, deslocada, falsa solda, falsa solda, mais estanho, menos estanho, estanho contínuo, lápide, pernas viradas, deformadas, danificadas, várias peças, arranhões,matéria estranha |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta máquina 3D AOI é ideal para inspecção de aoi pcb, inspecção de aoi pcb, e inspecção de aoi pcb.Pode cobrir uma área de inspecção de até 510 x 510 mmAlém disso, tem um peso de 800 kg.
| Parâmetro | Valor |
|---|---|
| Produto | Máquina AOI 3D |
| Dimensão | W1000mmxD1380mmxH1600mm |
| Resolução | 10 μm |
| Método de inspecção | Inspecção 3D |
| Iluminação | LED RGB |
| Tipos de inspecção | Liga de solda, componente, defeito |
| Software | Interface de usuário intuitiva |
| Método de alinhamento | Alinhamento automático |
| Peso | 800 kg |
| Sistema de Operação | Windows 10 |
| Fornecimento de energia | AC 220V, 50/60Hz |
O Mento-01 está equipado com tecnologia avançada de inspeção 3D que garante alta precisão e confiabilidade na detecção e análise de vários tipos de defeitos em PCBs.A velocidade de inspecção da máquina pode atingir até 80 cm2/sA área de inspecção pode abranger até 510 x 510 mm, proporcionando uma ampla gama de possibilidades de inspecção.
Com o seu design compacto, a Mento-01 pode ser facilmente integrada em qualquer linha de produção.tornando-o adequado para pequenas e médias instalações de produçãoO Mento-01 é também certificado com ISO9001/ISO14001, garantindo altos padrões de qualidade e gestão ambiental.
A Mento-01 é uma solução ideal para fabricantes de PCB que exigem máquinas de inspeção de alta velocidade, alta precisão e confiabilidade.
O Mento-01 está disponível a um preço negociável, com uma quantidade mínima de encomenda de 1. O tempo de entrega é de apenas 1 semana, e os termos de pagamento são flexíveis, incluindo pagamentos online.A máquina tem uma capacidade de abastecimento de 1000/mês, tornando-a uma solução fiável e eficiente para ambientes de produção de grande volume.
Em conclusão, o Mento-01 é uma máquina de inspeção AOI 3D de ponta fabricada por um dos principais fabricantes de equipamentos de aoi na China dongguan.A tecnologia de inspecção avançada da máquina, inspecção de alta velocidade e ampla área de inspecção tornam-na uma solução ideal para vários tipos de inspecção.O Mento-01 é uma solução confiável e eficiente para fabricantes de PCB em todo o mundo.
O suporte técnico e os serviços do produto 3D AOI Machine incluem:
- Assistência inicial à instalação e à instalação
- Formação em funcionamento e manutenção de máquinas
- Resolução de problemas técnicos
- Atualizações e melhorias regulares do software
- Serviços de calibração e ensaios para assegurar um desempenho preciso
- Peças de substituição e reparações conforme necessário
- Documentação técnica e manuais de referência
Embalagem do produto:
A máquina 3D AOI será embalada em uma caixa de madeira para garantir sua proteção durante o transporte.Dentro da caixa, a máquina será seguramente fixada com uma almofada de espuma para evitar danos durante o transporte.
Transporte marítimo:
A Máquina AOI 3D será enviada através de um serviço de frete confiável e acelerado para garantir a entrega atempada.O custo de envio será incluído no preço de compra e o cliente receberá um número de rastreamento para monitorar o status da sua remessaO prazo de entrega dependerá do destino e do modo de transporte escolhido pelo cliente.
P: Qual é a marca da máquina 3D AOI?
A: A marca é Mento.
P: Qual é o número de modelo da máquina AOI 3D?
R: O número do modelo é Mento-01.
P: Onde é fabricada a máquina AOI 3D?
R: A máquina AOI 3D é fabricada na China, em Dongguan.
P: Que certificações tem a máquina 3D AOI?
R: A máquina AOI 3D é certificada com ISO9001/ISO14001.
Q: Qual é a quantidade mínima de encomenda para a máquina AOI 3D?
R: A quantidade mínima de encomenda é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço é negociável.
P: Qual é o prazo de entrega da máquina AOI 3D?
R: O prazo de entrega é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento estão em linha.
P: Qual é a capacidade de abastecimento da máquina AOI 3D?
R: A capacidade de abastecimento é de 1000/mês.
