Detalhes do produto
Place of Origin: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Model Number: K3412
Termos do pagamento & do transporte
Minimum Order Quantity: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Velocidade de inspecção: |
Até 80 Cm2/s |
Resolução: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100kg |
Dimensão: |
L 1000 X W 1380 X H 1600 mm |
Área da inspeção: |
Até 510 x 510 mm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método do alinhamento: |
Alinhamento automático |
Velocidade de inspecção: |
Até 80 Cm2/s |
Resolução: |
10 μm |
Sistema operativo: |
Ubuntu |
Peso: |
1100kg |
Dimensão: |
L 1000 X W 1380 X H 1600 mm |
Área da inspeção: |
Até 510 x 510 mm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método do alinhamento: |
Alinhamento automático |
Área de aplicação
Inspecção das juntas de solda e dos dispositivos montados
Características
1. Alta velocidade, tempo de processamento FOV único é de cerca de 350ms
2.Anti-interferência, alta precisão, grande alcance
3A fonte de luz RGB integra perfeitamente informações 2D para melhorar a precisão do julgamento
4Visualização tridimensional da altura, que pode exibir dados RGB tridimensionais e mapas de calor da altura
Parâmetro técnico
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase de grelha para eliminar sombras e sistema de iluminação de fonte de luz 3D de quatro direções | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
O nosso inovador sistema de processamento de imagens oferece uma série de vantagens e tecnologias fundamentais que podem melhorar a precisão e a precisão do seu trabalho.Uma das nossas características principais são as nossas capacidades de imagem de alta resolução, que podem ser configurados com diferentes resoluções para destacar até mesmo os defeitos mais sutis - tornando-os fáceis de detectar e analisar.
Conseguimos esta imagem de alta resolução através do uso de câmaras industriais a cores de alta velocidade de 5MP e 12MP.Estas câmaras são combinadas com lentes telecêntricas de alto nível de grande diâmetro que foram projetadas para minimizar a distorção e maximizar a profundidade de campo - criando, imagens de alta qualidade compatíveis com alta e baixa clareza de imagem dos componentes.
O nosso sistema também utiliza tecnologia de calibração avançada para garantir o mais alto nível de precisão de medição dimensional.correcção da distorção da lente, e correcção de erros de instalação - resultando numa ferramenta de medição ultraprecisa que pode ser confiável para análises detalhadas e precisas.
Além disso, a nossa fonte de luz multi-ângulo foi concebida para realçar de forma eficaz detalhes como juntas de solda e características da tela de seda.Equipamos a nossa fonte de luz com um controlador de corrente constante para garantir um brilho constante e uma qualidade de imagem ótima..
Este equipamento é extremamente útil para identificar quaisquer defeitos ou falhas presentes nestes componentes,Assegurar que a qualidade geral e a funcionalidade do dispositivo não sejam comprometidas.
Este produto possui uma série de características que o tornam altamente eficaz para inspecionar juntas de solda e dispositivos montados.tornando-se uma máquina de processamento de alta velocidadeAlém disso, é concebido com capacidades anti-interferência, proporcionando um elevado nível de precisão numa ampla gama de entradas.
Outra característica chave é a sua integração perfeita de informações 2D da fonte de luz RGB, o que aumenta a precisão do julgamento.fornecendo uma ferramenta de visualização valiosa que exibe dados RGB, bem como mapas de calor de alturaEstas características juntas tornam o processo de inspecção rápido, preciso e altamente eficaz.
Nosso software oferece uma abordagem rápida e minimalista para a programação gráfica. Usando módulos universais, você pode criar aplicativos padrão e rapidamente criar protótipos de seus projetos.Podes verificar os teus protótipos num instante., tornando o processo de desenvolvimento muito mais eficiente.
Um dos principais benefícios do nosso software é a capacidade de realizar inspecções visuais sem necessidade de qualquer codificação.Você pode facilmente construir um processo de algoritmo de inspeção visual combinando diferentes módulos e clicando no mouseIsto torna o processo de inspecção visual muito mais simples e mais rápido, poupando-lhe muito tempo a longo prazo.
Além da inspecção visual, o nosso software também simplifica o processo de controlo de movimento.Você não precisa saber qualquer código para controlar o movimento - nosso processo de controle de movimento fornece uma interface de controle de cartão de movimento que requer apenas configuração interativaCom esta interface, você pode facilmente realizar cenários de controle de movimento complexos sem qualquer problema.

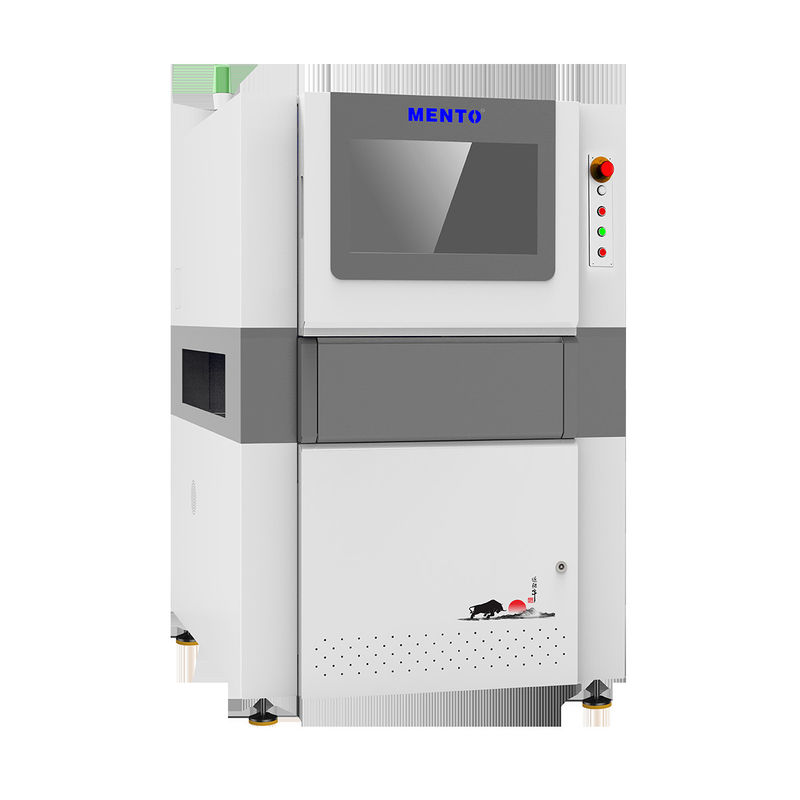

A Máquina 3D AOI da Mento, número de modelo K3412, é um sistema de inspeção de PCB de primeira linha fabricado na China Dongguan.assegurar o cumprimento das normas de qualidade e ambientais.
Os nossos serviços de personalização de produtos proporcionam flexibilidade para atender às suas necessidades específicas.
O tempo de entrega é de aproximadamente 3 semanas, e nossa capacidade de fornecimento é de 1000 unidades por mês. As dimensões da máquina são L 1000 X W 1380 X H 1600 mm, e pesa 1100 Kg. Ele funciona com AC 220V,50/60Hz de alimentação e funciona no sistema operacional Ubuntu.
A iluminação LED RGB do sistema de inspeção de PCB aoi fornece imagens claras e precisas de placas de circuito impresso.Entre em contato conosco hoje para saber mais sobre como nossos serviços de personalização de produtos podem atender às suas necessidades.
O produto 3D AOI Machine vem com suporte técnico e serviços para garantir um desempenho ideal e minimizar o tempo de inatividade.
O nosso suporte técnico e serviços são projetados para manter a sua máquina 3D AOI a funcionar sem problemas e de forma eficiente, para que possa concentrar-se nos seus objetivos de produção.
Embalagem do produto:
A Máquina 3D AOI virá em uma caixa de papelão resistente com inserções de espuma para protegê-la durante o transporte.
Transporte marítimo:
O produto será enviado através de um serviço de correio respeitável e exigirá uma assinatura na entrega.mas pode variar consoante o destinoOs custos de envio serão calculados com base no endereço de entrega e serão adicionados ao custo total do pedido.
Perguntas Frequentes:
P: Qual é a marca deste produto?
R: A marca deste produto é Mento.
P: Qual é o número de modelo deste produto?
R: O número de modelo deste produto é K3412.
P: Onde é fabricado este produto?
R: Este produto é fabricado na China, Dongguan.
P: Que certificações tem este produto?
R: Este produto possui certificações ISO9001 e ISO14001.
P: Qual é a quantidade mínima de encomenda para este produto?
R: A quantidade mínima de encomenda para este produto é 1.
P: O preço é negociável?
R: Sim, o preço deste produto é negociável.
P: Qual é o prazo de entrega deste produto?
R: O prazo de entrega deste produto é de 3 semanas.
P: Qual é a capacidade de abastecimento deste produto?
R: A capacidade de abastecimento deste produto é de 1000/mês.
