Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: dias 30work
Habilidade da fonte: 1000pcs/m
Tamanho do PCB: |
Max. 500 mm X 500 mm |
Tipo da inspeção: |
Automatizado |
Fonte de luz: |
LED |
Velocidade de inspecção: |
1000mm/s |
Sistema de câmera: |
Câmera digital 3D |
Resolução: |
10μm |
Sistema de iluminação: |
LED |
Método do alinhamento: |
Alinhamento automático |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Precisão da inspecção: |
±5μm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
AOI: |
Automatizado |
Sistema operativo: |
Windows 10 |
Dimensão: |
1000 mm x 800 mm x 1500 mm |
Área da inspeção: |
Até 510 x 510 mm |
Tamanho do PCB: |
Max. 500 mm X 500 mm |
Tipo da inspeção: |
Automatizado |
Fonte de luz: |
LED |
Velocidade de inspecção: |
1000mm/s |
Sistema de câmera: |
Câmera digital 3D |
Resolução: |
10μm |
Sistema de iluminação: |
LED |
Método do alinhamento: |
Alinhamento automático |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Precisão da inspecção: |
±5μm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
AOI: |
Automatizado |
Sistema operativo: |
Windows 10 |
Dimensão: |
1000 mm x 800 mm x 1500 mm |
Área da inspeção: |
Até 510 x 510 mm |
Área de aplicação

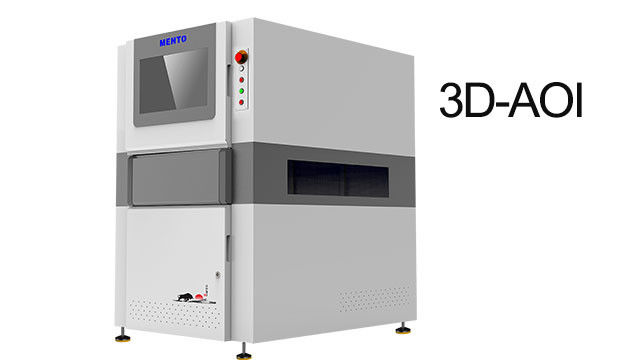

Inspecção das juntas de solda e dos dispositivos montados
Características
1. Alta velocidade, tempo de processamento FOV único é de cerca de 350ms
2.Anti-interferência, alta precisão, grande alcance
3A fonte de luz RGB integra perfeitamente informações 2D para melhorar a precisão do julgamento
4Visualização tridimensional da altura, que pode exibir dados RGB tridimensionais e mapas de calor da altura
Parâmetro técnico
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase de grelha para eliminar sombras e sistema de iluminação de fonte de luz 3D de quatro direções | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
