Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1350xD1000xH1600mm
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10pcs + 20 dias úteis
AOI: |
Automatizado |
Espessura do PCB: |
0,2 mm - 6 mm |
Dimensão: |
1000 mm x 800 mm x 1500 mm |
Câmara: |
Câmara digital de alta resolução |
Fonte de luz: |
LED |
Precisão da inspecção: |
990,9% |
Software: |
Software avançado de processamento de imagem |
AOI: |
Automatizado |
Espessura do PCB: |
0,2 mm - 6 mm |
Dimensão: |
1000 mm x 800 mm x 1500 mm |
Câmara: |
Câmara digital de alta resolução |
Fonte de luz: |
LED |
Precisão da inspecção: |
990,9% |
Software: |
Software avançado de processamento de imagem |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

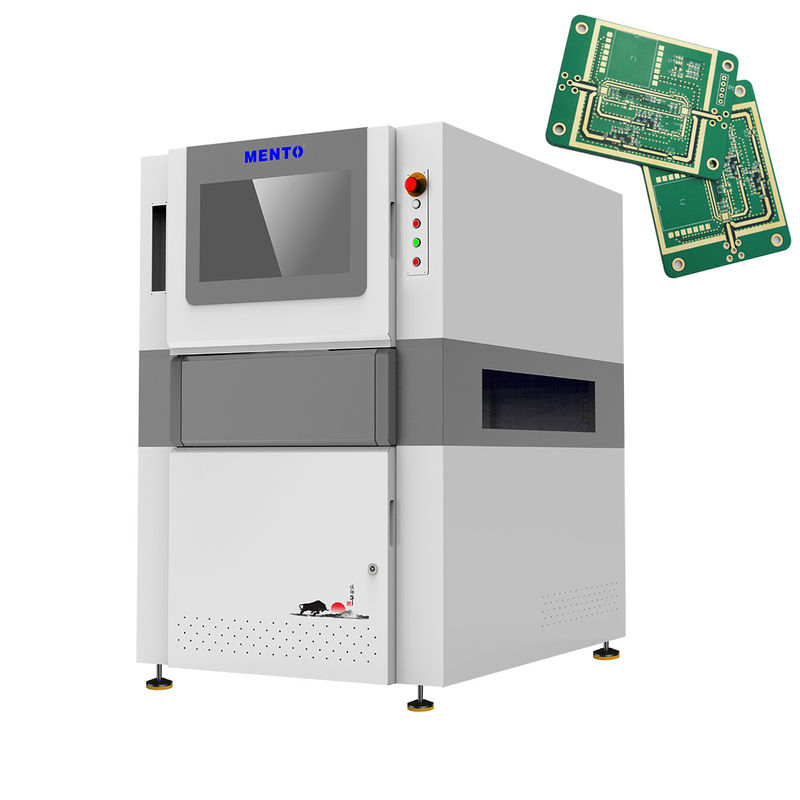

Inspecção 3D de pasta de solda da série K32
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Princípio de medição do perfil de fase
O objeto deforma (modula) o padrão sinusoidal
Calcular a fase sinusoidal e encontrar a altura (demodulação)
Anti-interferência, alta precisão, grande alcance
1As faixas móveis garantem a capacidade de resistir às interferências da luz ambiente.
2As faixas de alta frequência garantem uma resolução vertical suficientemente elevada
3As faixas de baixa frequência garantem uma gama de medição suficientemente ampla.
MES abrangentedataIInterfacecAplicaçõese sistema SPC poderoso
1Estatísticas em tempo real dos dez principais componentes de alarme
2. O número de alarmes pode ser definido para bloquear a máquina
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
