Detalhes do produto
Lugar de origem: Dongguan, China
Marca: MENTO
Certificação: FCC,ROHS,ISO9000,ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3weeks
Termos de pagamento: T/T,
Habilidade da fonte: 1000pcs/m
Qualidade: |
Top qualiy |
- Não.: |
3 meses |
Sistema operativo: |
Janela |
Lentes: |
A primeira empresa da China a usar lentes telecêntricas de grande diâmetro |
Dimensões: |
1200 x 1200 x 1600 mm |
Velocidade do movimento: |
800mm/sec |
Padrão: |
SMEMA |
Sistema óptico: |
Sistema óptico desenvolvido de forma independente |
Qualidade: |
Top qualiy |
- Não.: |
3 meses |
Sistema operativo: |
Janela |
Lentes: |
A primeira empresa da China a usar lentes telecêntricas de grande diâmetro |
Dimensões: |
1200 x 1200 x 1600 mm |
Velocidade do movimento: |
800mm/sec |
Padrão: |
SMEMA |
Sistema óptico: |
Sistema óptico desenvolvido de forma independente |

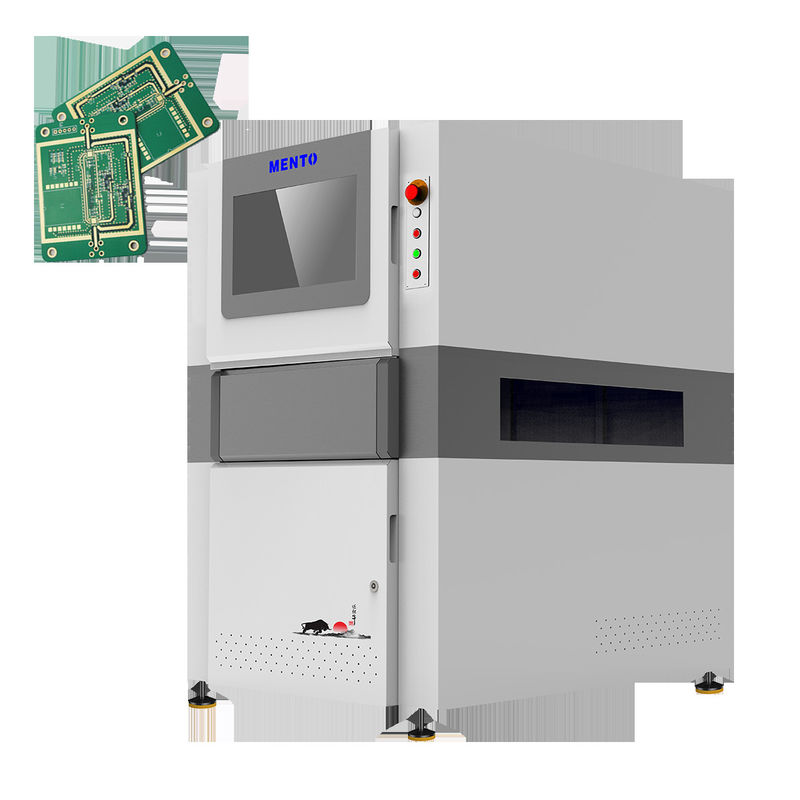

Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
O nosso equipamento de inspecção visual AOI está alojado numa caixa de madeira robusta para protegê-lo durante o transporte e armazenamento.que garanta sempre resultados de inspecção precisos e fiáveisO nosso sistema é o primeiro da indústria a utilizar lentes telecêntricas de grande diâmetro, proporcionando melhor qualidade de imagem e melhor precisão de inspecção.
A máquina SMT AOI também possui compatibilidade com o padrão SMEMA, permitindo uma integração perfeita com a sua linha de produção existente.Pode ser facilmente ligado a outras máquinas usando o protocolo de comunicação SMEMA, permitindo uma comunicação eficiente e eficaz entre máquinas.
Estamos por trás da qualidade e confiabilidade do nosso produto, e é por isso que oferecemos uma garantia de 3 meses na nossa máquina SMT AOI.A nossa equipa de peritos está sempre disponível para fornecer apoio técnico e assistência caso surja qualquer problema com a sua máquina.
| Atributo do produto | Valor |
| Nome do produto | AOI de PCB |
| Área de inspecção | Até 460 x 610 mm |
| Qualidade | Alta Qualidade |
| Padrão | SMEMA |
| Velocidade de movimento | 800 mm/s |
| Pacote | Caixa de madeira |
| Componentes essenciais | Motor |
| Tempo de execução | 1 a 5 dias úteis |
| Câmara industrial | Câmera de cores industrial de exposição global de 5 milhões |
| Lentes | A primeira empresa da China a usar lentes telecêntricas de grande diâmetro |
| Garantia | 3 meses |
| Tipo de produto | Equipamento de inspecção AOI, Equipamento de inspecção visual AOI |
A nossa máquina SMT AOI está equipada com um sistema óptico desenvolvido de forma independente que garante resultados de inspecção de alta precisão.incluindo:
Nossa máquina SMT AOI é certificada pela FCC, ROHS, ISO9000, e ISO14001, o que garante sua qualidade e segurança.Os termos de pagamento são T/T, e temos uma capacidade de abastecimento de 1000 PCS/M.
O sistema operacional da nossa Máquina SMT AOI é o Windows, o que a torna fácil de usar e fácil de operar.são de alta qualidade e garantem a durabilidade e a longevidade da máquina.
A máquina SMT AOI tem dimensões de 1200 X 1200 X 1600 mm, tornando-a compacta e fácil de encaixar em qualquer espaço de trabalho.garantir que os nossos clientes recebam as suas encomendas em tempo hábil.
O investimento na nossa máquina SMT AOI ajudará os fabricantes a detectar e identificar defeitos durante o processo de produção, garantindo assim que apenas produtos de alta qualidade sejam entregues ao mercado.Contacte-nos hoje para fazer o seu pedido!
Qual é a marca da máquina SMT AOI?
Mento
Onde é fabricada a máquina SMT AOI?
A máquina SMT AOI é fabricada em Dongguan, na China.
Que certificações tem a Máquina AOI SMT?
A máquina SMT AOI é certificada pela FCC, ROHS, ISO9000 e ISO14001.
Qual é a quantidade mínima de encomenda para a máquina SMT AOI?
A quantidade mínima de encomenda para a máquina SMT AOI é 1.
Qual é o prazo de entrega da máquina AOI SMT?
O prazo de entrega da máquina SMT AOI é de 3 semanas.
Quais são os termos de pagamento para a máquina AOI SMT?
Os termos de pagamento para a máquina SMT AOI são T/T.
Qual é a capacidade de abastecimento da máquina AOI SMT?
A capacidade de abastecimento da máquina SMT AOI é de 1000 PCS/M.
