Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Atividades: |
Grandes |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |
Garantia: |
três meses |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Velocidade: |
0.23sec/FOV |
Ajuste da largura: |
Manual |
Espessura: |
0.5mm-6mm |
Peças mínimas: |
50*50 milímetro |
Atividades: |
Grandes |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |
Garantia: |
três meses |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Velocidade: |
0.23sec/FOV |
Ajuste da largura: |
Manual |
Espessura: |
0.5mm-6mm |
Peças mínimas: |
50*50 milímetro |

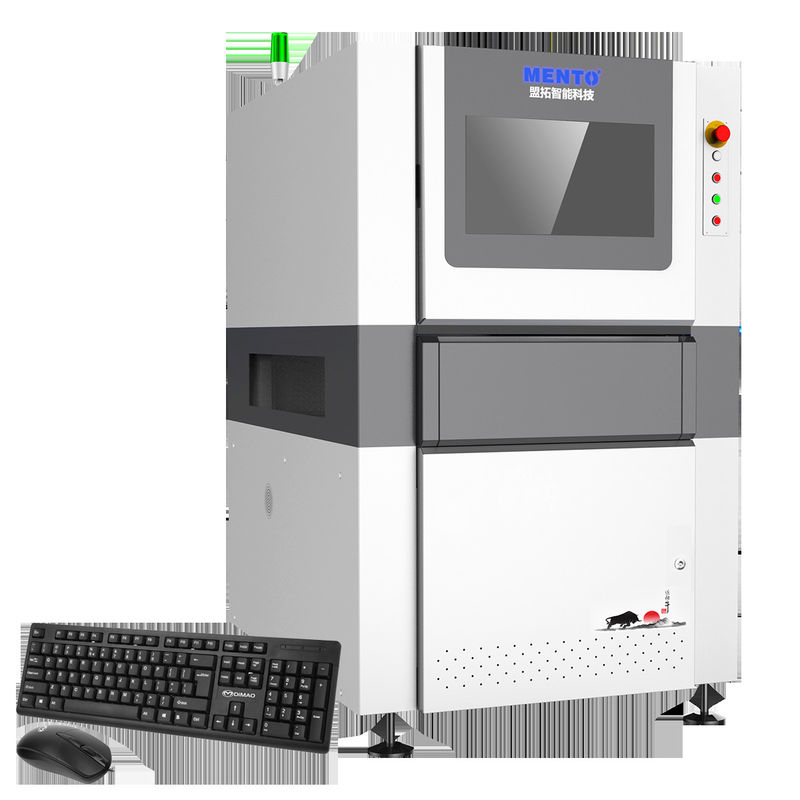

A máquina SMT AOI é projetada para velocidade e precisão, com uma velocidade de movimento de 800 mm/sec e uma velocidade de 0,23 sec/FOV.Isto significa que pode rapidamente analisar grandes áreas de PCB e identificar quaisquer problemas em questão de segundosEsta velocidade e precisão tornam-na uma ferramenta essencial para qualquer fabricante de electrónica que pretenda melhorar a sua eficiência de produção e reduzir os custos.
A Máquina SMT AOI é capaz de inspecionar PCBs de vários tamanhos, de 50 mm X 50 mm a 510 mm X 460 mm. Também pode lidar com PCBs com uma faixa de espessura de 0,5 mm a 5 mm.Esta flexibilidade torna-a uma ferramenta versátil para fabricantes de eletrónica de todos os tamanhos e capacidades de produção.
No que diz respeito ao preço da máquina AOI, a máquina SMT AOI oferece um excelente valor pela sua gama de características e capacidades.Trata-se de uma opção acessível para os pequenos e médios fabricantes de electrónica que procuram melhorar a sua eficiência de produção sem quebrar o bancoAlém disso, as poupanças de custos a longo prazo resultantes da melhoria da eficiência e da redução dos defeitos tornam-no um investimento sólido a longo prazo.
Em resumo, a Máquina SMT AOI é uma ferramenta poderosa e eficiente para inspecionar PCBs na indústria de fabricação de eletrônicos.e capacidade de lidar com vários tamanhos e espessuras de PCB, é um complemento versátil e valioso para qualquer linha de produção.O preço acessível da máquina Aoi torna-a uma opção acessível para pequenos e médios fabricantes de eletrônicos que desejam melhorar a sua eficiência de produção e reduzir os custos..
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Nome da peça: | Máquina AOI SMT |
| Descrição da máquina: | Inspecção 3D da pasta de solda |
| Ajuste de largura: | Manual |
| Velocidade de movimento: | 800 mm/s |
| Características: | 6.5 Mpix Alta Velocidade Câmera a Cores |
| Garantia: | Três meses |
| Min. Partes: | 50*50 mm |
| Espessura: | 0.5mm-6mm |
| Condição: | Usados, novos |
| Tamanho do PCB de inspecção: | 50 mm x 50 mm - 510 mm x 460 mm |
A máquina SMT AOI é uma máquina de inspeção óptica automatizada que utiliza tecnologia avançada de aprendizado de máquina para inspecionar placas de circuito impresso (PCB).assegurar que os PCB não apresentem defeitos susceptíveis de afectar a sua funcionalidade.
A máquina SMT é adequada para diversas ocasiões e cenários, tais como:
A Máquina SMT AOI possui uma função de ajuste de largura manual que permite inspecionar PCBs com espessuras que variam de 0,5 mm a 5 mm. Tem uma velocidade de 0,23 sec/FOV,tornando-se uma máquina rápida e eficiente para a inspecção de PCBA máquina possui uma câmara a cores de 12MP que captura imagens de alta qualidade das PCB, que são então analisadas usando algoritmos de aprendizagem de máquina para detectar defeitos.
A máquina SMT AOI tem uma quantidade mínima de encomenda de 1 e um preço negociável. Tem um prazo de entrega de 1 semana e o pagamento pode ser feito on-line.garantir que os clientes possam obter o produto de que precisam quando precisam.
Em conclusão, a máquina AOI Mento SMT é uma máquina de inspeção óptica automatizada e eficiente e fiável, essencial no processo SMT.A sua tecnologia avançada de aprendizagem de máquina garante que os PCBs estejam livres de defeitos, tornando-a uma excelente ferramenta de controlo e inspecção da qualidade.
O nosso produto de Máquina SMT AOI vem com suporte técnico e serviços abrangentes para garantir que os nossos clientes sejam capazes de maximizar os benefícios do seu investimento.Alguns dos serviços e suporte técnico que oferecemos incluem::
Também oferecemos suporte técnico e pacotes de serviços personalizados para atender às necessidades específicas dos nossos clientes.Nossa equipe de técnicos experientes e engenheiros estão sempre prontos para ajudar nossos clientes e garantir que sua máquina SMT AOI está funcionando no desempenho máximo.
Embalagem do produto:
Transporte marítimo:
P: Qual é a marca da máquina SMT AOI?
R: A marca da máquina SMT AOI é Mento.
P: Onde é fabricada a máquina SMT AOI?
R: A máquina SMT AOI é fabricada em Dongguan, na China.
P: A máquina SMT AOI tem certificações?
R: Sim, a máquina SMT AOI possui certificações ISO9001/ISO14001.
Q: Qual é a quantidade mínima de encomenda para a máquina SMT AOI?
R: A quantidade mínima de encomenda para a máquina SMT AOI é 1.
Q: Qual é o prazo de entrega da máquina SMT AOI?
R: O prazo de entrega da máquina SMT AOI é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina SMT AOI?
R: Os termos de pagamento da máquina SMT AOI estão disponíveis online.
Q: Qual é a capacidade de abastecimento da máquina SMT AOI?
R: A capacidade de abastecimento da máquina SMT AOI é de 1000/mês.
P: O preço da máquina SMT AOI é negociável?
R: Sim, o preço da máquina SMT AOI é negociável.
