Detalhes do produto
Lugar de origem: Dongguan, China
Marca: MENTO
Certificação: FCC,ROHS,ISO9000,ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3weeks
Termos de pagamento: T/T,
Habilidade da fonte: 1000pcs/m
Câmara: |
12MP, cor |
Velocidade do movimento: |
800mm/sec |
- Não.: |
3 meses |
Qualidade: |
Top qualiy |
Pacote: |
Caixa de madeira |
Padrão: |
SMEMA |
câmera industrial: |
Câmera de cores industrial de exposição global de 5 milhões |
Tempo de execução: |
1 a 5 dias de trabalho |
Câmara: |
12MP, cor |
Velocidade do movimento: |
800mm/sec |
- Não.: |
3 meses |
Qualidade: |
Top qualiy |
Pacote: |
Caixa de madeira |
Padrão: |
SMEMA |
câmera industrial: |
Câmera de cores industrial de exposição global de 5 milhões |
Tempo de execução: |
1 a 5 dias de trabalho |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
A máquina SMT AOI vem equipada com uma câmara a cores de 12MP de alta resolução, que capta imagens de qualidade excepcional.assegurar que todos os produtos que saem da fábrica cumprem os mais elevados padrões de qualidade.
Uma das características destaquizantes deste produto é o nosso uso de lentes telecêntricas de grande diâmetro, tornando-nos a primeira empresa na China a fazê-lo.levando a uma detecção mais precisa de defeitos.
A máquina SMT AOI foi também concebida para facilitar o uso, com uma interface fácil de usar que ajuda os operadores a identificar e corrigir rapidamente quaisquer problemas que possam surgir durante o processo de inspeção.Além disso,, a velocidade de movimento rápida da máquina de 800 mm/s garante que pode acompanhar até mesmo as linhas de montagem mais rápidas, melhorando a eficiência da produção.
Outra característica fundamental da máquina SMT AOI é o seu método de iluminação LED.garantir que a câmara detecte defeitos de forma precisa e consistenteA iluminação LED é também mais eficiente em termos energéticos e mais duradoura do que outros métodos de iluminação, reduzindo os custos de manutenção ao longo do tempo.
Quando se trata de embalagens, não corremos riscos. a Máquina SMT AOI vem em uma caixa de madeira resistente, garantindo que chegue às suas instalações em perfeitas condições.
Em resumo, a máquina SMT AOI é de alta qualidade, confiável,Equipamento de inspeção AOI eficiente que pode ajudar os fabricantes a atingir padrões de qualidade mais elevados e melhorar a eficiência da produçãoCom a sua câmara superior, lentes telecêntricas de grande diâmetro, velocidade de movimento rápida, método de iluminação LED e interface fácil de usar,A máquina SMT AOI é a solução perfeita para qualquer fabricante que valorize a qualidade e a eficiência.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual InspectionCom um sistema operacional Windows fácil de usar, esta máquina é fácil de operar e manter. Além disso, vem com uma garantia de 3 meses para tranquilidade do cliente.
| Atributo do produto | Valor |
| Nome do produto | Máquina AOI de PCB |
| Qualidade | Alta Qualidade |
| Componentes essenciais | Motor |
| Garantia | 3 meses |
| Sistema de Operação | Janela |
| Pacote | Caixa de madeira |
| Dimensões | 1200 x 1200 x 1600 mm |
| Câmara industrial | Câmera de cores industrial de exposição global de 5 milhões |
| A câmara | Nove milhões de pixels |
| Sistema óptico | Sistema óptico desenvolvido de forma independente |
| Padrão | SMEMA |
| Descrição do produto | Inspecção PCBA |

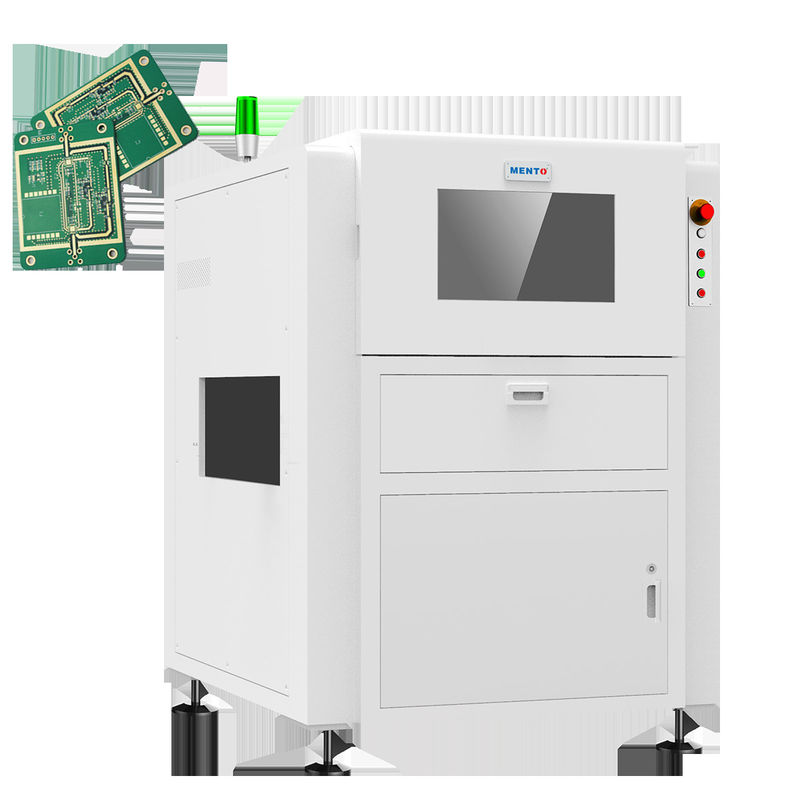

A máquina AOI MENTO SMT é um produto de última geração que permite a inspeção automatizada de placas de circuito impresso (PCB).Esta máquina de inspeção óptica automática (AOI) é projetada para realizar inspeção de aparência SMT, e assegura que os seus PCB cumprem os mais elevados padrões de qualidade e fiabilidade.
A Máquina AOI MENTO SMT é fabricada em Dongguan, China e é certificada pela FCC, ROHS, ISO9000, e ISO14001.A quantidade mínima de encomenda para este produto é de 1, e tem uma capacidade de fornecimento de 1000 PCS/M. O prazo de entrega para este produto é de 3 semanas e os termos de pagamento são T/T. O produto é embalado em uma caixa de madeira para transporte seguro.
A Máquina AOI MENTO SMT vem equipada com uma câmera colorida de alta resolução de 12MP que fornece imagens claras dos PCBs. A máquina é capaz de inspecionar uma área de até 460 x 610 mm.O produto é enviado do porto de Shenzhen..
A Máquina AOI MENTO SMT é ideal para uso em uma variedade de ocasiões e cenários de aplicação de produtos.Eletrónica aeroespacialA máquina é capaz de detectar uma variedade de defeitos, tais como componentes em falta, polaridade incorreta, orientação incorreta, valores errados, defeitos de solda,e mais.
Este produto é essencial para os fabricantes que desejam garantir que os seus PCB cumpram os mais elevados padrões de qualidade e fiabilidade.A Máquina AOI SMT MENTO é uma solução rentável para automatizar o processo de inspecção e reduzir o risco de defeitos no produto final.
P: Qual é a marca desta máquina AOI?
R: A marca desta máquina AOI é MENTO.
P: Onde é fabricada esta máquina AOI?
R: Esta máquina AOI é fabricada em Dongguan, China.
P: Que certificações tem esta máquina AOI?
A: Esta máquina AOI tem certificações FCC, ROHS, ISO9000 e ISO14001.
P: Qual é a quantidade mínima de encomenda para esta máquina AOI?
R: A quantidade mínima de encomenda para esta máquina AOI é 1.
P: Qual é o prazo de entrega desta máquina AOI?
R: O prazo de entrega para esta máquina AOI é de 3 semanas.
Q: Quais são os termos de pagamento para esta máquina AOI?
R: Os termos de pagamento para esta máquina AOI são T/T.
P: Qual é a capacidade de abastecimento desta máquina AOI?
R: A capacidade de abastecimento desta máquina AOI é de 1000 PCS/M.
