Detalhes do produto
Lugar de origem: Dongguan, China
Marca: MENTO
Certificação: FCC,ROHS,ISO9000,ISO14001
Número do modelo: K2005DW
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3weeks
Termos de pagamento: T/T,
Habilidade da fonte: 1000pcs/m
Dimensões: |
1200 x 1200 x 1600 mm |
- Não.: |
3 meses |
Componentes essenciais: |
motor |
Área da inspeção: |
Até 460 x 610 mm |
Sistema óptico: |
Sistema óptico desenvolvido de forma independente |
Porto: |
Shenzhen |
Tempo de execução: |
1 a 5 dias de trabalho |
Padrão: |
SMEMA |
Dimensões: |
1200 x 1200 x 1600 mm |
- Não.: |
3 meses |
Componentes essenciais: |
motor |
Área da inspeção: |
Até 460 x 610 mm |
Sistema óptico: |
Sistema óptico desenvolvido de forma independente |
Porto: |
Shenzhen |
Tempo de execução: |
1 a 5 dias de trabalho |
Padrão: |
SMEMA |

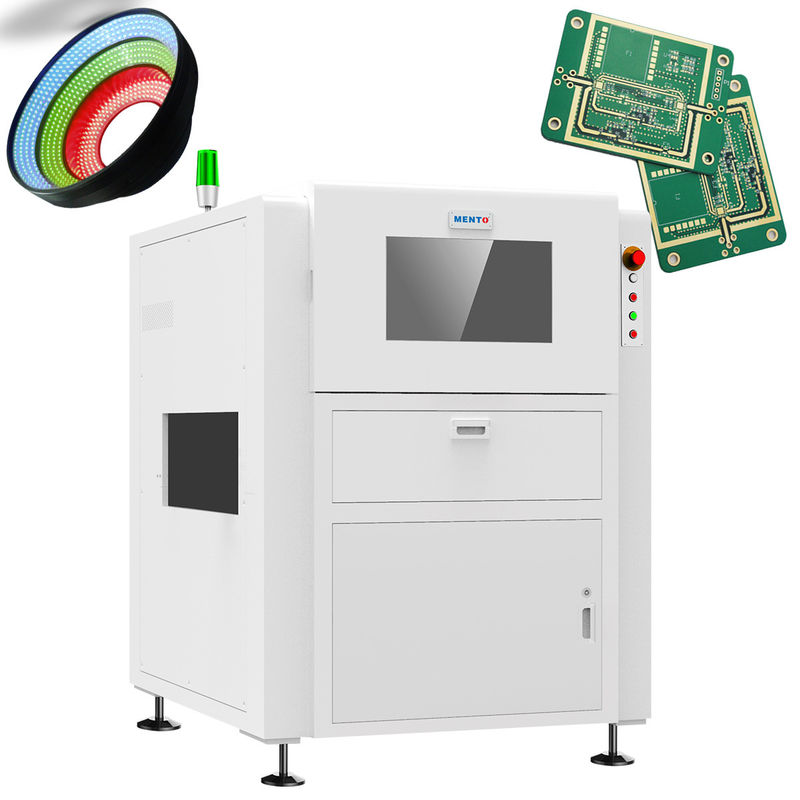

Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados
| Modelo do dispositivo | K2005DW | |
| Capacidade de detecção | Elementos de detecção | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mais pequeno | CHIP: 0201 Pitch:0.3 mm | |
| Método de detecção | Algoritmo de depuração de parâmetros, aprendizado de máquina | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Lentes telecêntricas | 0.22X/0.17X | |
| Resolução | 15um/20um/25um | |
| VOC | 36x30mm/48x40mm/61x51mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema operativo | Windows 10 |
| Propriedade mecânica | Espessura do PCB | 0.3~10mm ((warpage≤5mm) |
| Altura do componente | 180 mm superior, 30 mm inferior (altura especial pode ser personalizada) | |
| Equipamento de condução | Servo motor + parafuso de esferas + deslizamento linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Ferrovias de transporte de PCB | Altura de transporte do carril de PCB: 900±20 mm (do solo à superfície de transporte do carril de guia de PCB) | |
| Tamanho máximo do PCB: 510 mmx460 mm | ||
| Espaçamento mínimo entre os PCB: ≤ 90 mm | ||
| Parâmetros | Fonte de alimentação | AC220V/50Hz/2000W |
| Tamanho global | W1140mmxD1400mmxH1600mm (excluindo pé 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressão do ar | ≥ 0,5 MPa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
A máquina SMT AOI é construída para funcionar num sistema operativo Windows, o que facilita a sua utilização e integração com outros sistemas de fabrico.É também projetado para atender ao padrão SMEMA para fabricação de PCBA máquina SMT AOI é uma máquina altamente eficiente e produtiva que pode inspeccionar até 50 PCB por minuto,tornando-o ideal para ambientes de produção de grande volume.
A máquina SMT AOI está equipada com uma câmara a cores de 12 MP de alta resolução que é capaz de capturar imagens muito detalhadas dos PCBs a inspecionar.Esta câmara é projetada para detectar mesmo os menores defeitos nos PCBs., incluindo defeitos de solda, colocação incorreta dos componentes e outros problemas que possam afectar a funcionalidade do produto final.A câmera funciona em conjunto com o sistema óptico desenvolvido de forma independente para garantir que todos os defeitos sejam detectados e relatados com precisão.
A Máquina AOI SMT é uma máquina confiável e precisa que foi construída para fornecer resultados de inspeção de alta qualidade.tornando-se uma escolha ideal para os fabricantes de eletrónica que procuram melhorar os seus processos de controlo de qualidadeCom a sua câmara de alta resolução, sistema óptico desenvolvido de forma independente e conformidade com o padrão SMEMA,A máquina SMT AOI é indispensável para qualquer fabricante de eletrônicos que pretenda melhorar os seus processos de produção e garantir produtos de alta qualidade..
O equipamento de inspeção visual Mento AOI é certificado pela FCC, ROHS, ISO9000, e ISO14001, o que é um testemunho de sua segurança, qualidade e padrões ambientais.Também tem uma quantidade mínima de encomenda de 1Após a encomenda, o prazo de entrega é geralmente de 3 semanas, com um prazo de 1 a 5 dias úteis.
A câmera utilizada nesta máquina é uma câmera a cores de 12MP que captura imagens de alta qualidade das PCB.Este método de iluminação garante que até os menores defeitos sejam detectados.
O equipamento de inspeção visual Mento AOI é ideal para uma ampla gama de aplicações, incluindo fabricação de eletrônicos, indústria automotiva, aviação e indústria médica.Esta máquina é versátil e pode ser usada em vários cenários, tais como linhas de produção, controlo de qualidade e testes de I&D.
O produto é embalado em caixas de madeira para garantir que seja protegido durante o transporte. Ele também vem com uma garantia de 3 meses, dando aos clientes tranquilidade. Os termos de pagamento são T / T,e a capacidade de abastecimento é de 1000 PCS/M.
Perguntas Frequentes
P: Qual é a marca da máquina SMT AOI?
R: A marca da máquina SMT AOI é MENTO.
P: Onde é fabricada a máquina SMT AOI?
R: A máquina SMT AOI é fabricada em Dongguan, na China.
Q: Que certificações tem a máquina SMT AOI?
R: A máquina SMT AOI possui certificações FCC, ROHS, ISO9000 e ISO14001.
Q: Qual é a quantidade mínima de encomenda para a máquina SMT AOI?
R: A quantidade mínima de encomenda para a máquina SMT AOI é 1.
Q: Qual é o prazo de entrega da máquina SMT AOI?
R: O prazo de entrega da máquina SMT AOI é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina SMT AOI?
A: Os termos de pagamento para a máquina SMT AOI são T/T.
Q: Qual é a capacidade de abastecimento da máquina SMT AOI?
R: A capacidade de abastecimento da máquina SMT AOI é de 1000 PCS/M.
