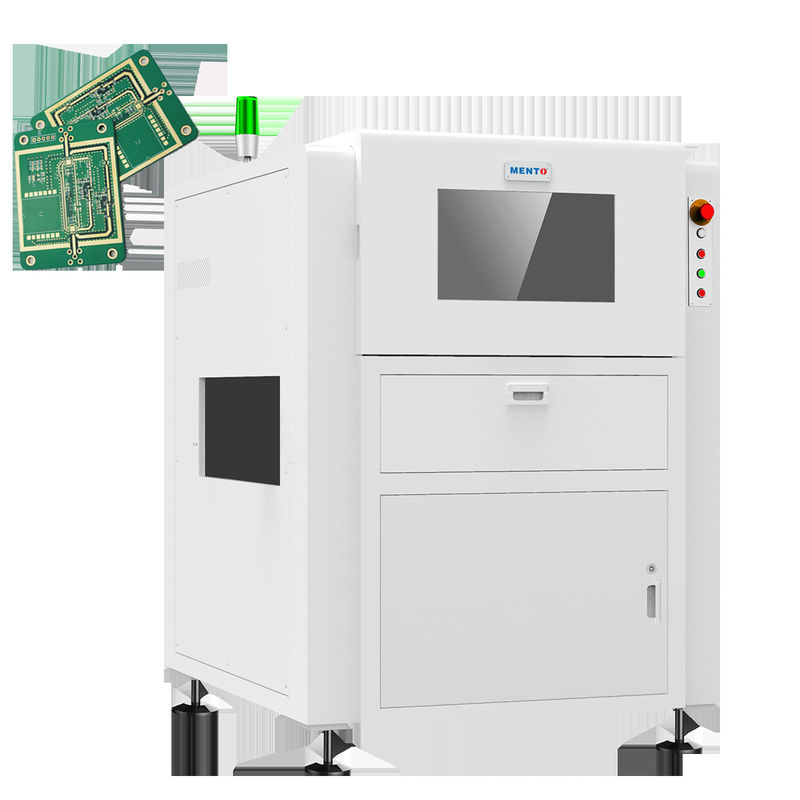

AOI SMT Sistema de Equipamento de Inspeção 3D para Semicondutores

Detalhes do produto

Lugar de origem: DongGuan

Marca: MENTO

Certificação: FCC.ROHS,CCC

Número do modelo: K2005DW

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: W1300xD1600xH1650mm

Tempo de entrega: 20 dias úteis

Habilidade da fonte: 1000pcs/m

Obtenha o melhor preço
Detalhes do produto
Destacar:

Equipamento de inspecção 3D AOI SMT

,

Equipamento de inspecção 3D de semicondutores

,

Sistema de inspecção de semicondutores 3D

Espessura:
0.5mm-6mm
Tamanho do PWB de Appicable:
50*50 - 250*330mm
Conectividade:
Compatível com os protocolos de comunicação normalizados do setor
Velocidade de detecção:
0,6 FOV/sec
Ponto:
Máquina SMT AOI para PCB,Sistemas AOI
Área da inspeção:
De largura não superior a 50 mm
Fornecimento de energia:
AC 220V, 50/60Hz
Garantia:
1 ano
Atividades:
Grandes
Ajuste da largura:
Manual
Características:
AOI 3D de altíssima precisão
O tamanho da máquina:
W1080 X D1390 X H1840 ((mm)
Velocidade:
0.23sec/FOV
Tipo de comercialização:
Novo produto 2020
Qualidade:
TOP
Espessura:
0.5mm-6mm
Tamanho do PWB de Appicable:
50*50 - 250*330mm
Conectividade:
Compatível com os protocolos de comunicação normalizados do setor
Velocidade de detecção:
0,6 FOV/sec
Ponto:
Máquina SMT AOI para PCB,Sistemas AOI
Área da inspeção:
De largura não superior a 50 mm
Fornecimento de energia:
AC 220V, 50/60Hz
Garantia:
1 ano
Atividades:
Grandes
Ajuste da largura:
Manual
Características:
AOI 3D de altíssima precisão
O tamanho da máquina:
W1080 X D1390 X H1840 ((mm)
Velocidade:
0.23sec/FOV
Tipo de comercialização:
Novo produto 2020
Qualidade:
TOP
Descrição do produto

AOI com iluminação inferior

1Alta detecção, baixo erro de julgamento

2- Trilha de cadeia única.

3Algoritmos de detecção ricos podem efetivamente atingir defeitos DIP

4As estações de reparação de re-julgamento para duas pessoas podem ser implementadas de acordo com a proporção de inspecção.

Área de aplicação: inspecção das juntas de solda e dos dispositivos montados



Modelo do dispositivo K2005DW
Capacidade de detecção Elementos de detecção Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP
Componente mais pequeno CHIP: 0201 Pitch:0.3 mm
Método de detecção Algoritmo de depuração de parâmetros, aprendizado de máquina
Sistema óptico Câmara Câmera industrial a cores de alta velocidade de 5MP
Lentes telecêntricas 0.22X/0.17X
Resolução 15um/20um/25um
VOC 36x30mm/48x40mm/61x51mm
Velocidade de detecção 3FOV/s
Sistema de software Sistema operativo Windows 10
Propriedade mecânica Espessura do PCB 0.3~10mm ((warpage≤5mm)
Altura do componente 180 mm superior, 30 mm inferior (altura especial pode ser personalizada)
Equipamento de condução Servo motor + parafuso de esferas + deslizamento linear
Velocidade de movimento Max.600 mm/s
Precisão de posicionamento ≤ 8um ((após calibração)
Ferrovias de transporte de PCB Altura de transporte do carril de PCB: 900±20 mm (do solo à superfície de transporte do carril de guia de PCB)
Tamanho máximo do PCB: 510 mmx460 mm
Espaçamento mínimo entre os PCB: ≤ 90 mm
Parâmetros Fonte de alimentação AC220V/50Hz/2000W
Tamanho global W1140mmxD1400mmxH1600mm (excluindo pé 100±20mm)
Peso ≈ 700 kg
Pressão do ar ≥ 0,5 MPa
Requisitos ambientais Temperatura: 5~40°C, umidade relativa 25%~80% (sem geada)
Comunicação dos equipamentos a montante e a jusante Interface SMEMA padrão
