Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1350xD1000xH1600mm
Tempo de entrega: 3 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 1000/Mês
Tipo de câmara: |
Câmera digital 3D |
Área da inspeção: |
Até 510 x 510 mm |
Peso: |
1100kg |
Software: |
Interface de usuário intuitiva |
Espessura do PCB: |
0.5 - 5 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Velocidade de inspecção: |
Até 80 Cm2/s |
Sistema operativo: |
Windows 10 |
Tipo de câmara: |
Câmera digital 3D |
Área da inspeção: |
Até 510 x 510 mm |
Peso: |
1100kg |
Software: |
Interface de usuário intuitiva |
Espessura do PCB: |
0.5 - 5 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Velocidade de inspecção: |
Até 80 Cm2/s |
Sistema operativo: |
Windows 10 |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

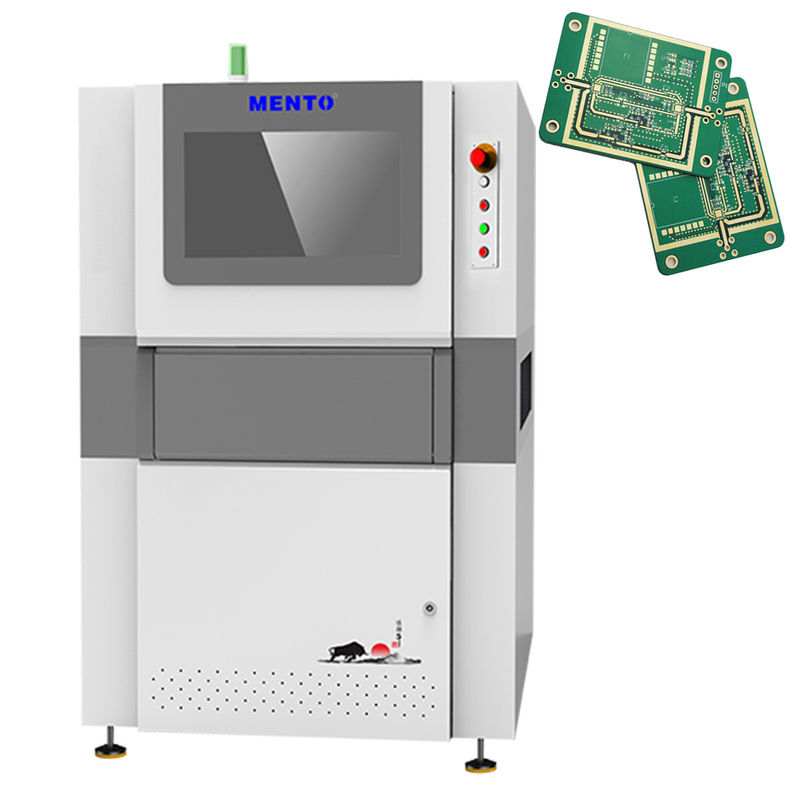

Projetada com a mais recente tecnologia, a nossa Máquina 3D AOI é perfeita para inspecionar placas de circuito impresso com precisão e precisão, garantindo que cada produto atenda aos mais altos padrões de qualidade.Com a sua interface de utilizador intuitiva, os utilizadores podem facilmente navegar e operar a máquina, tornando-a uma ótima escolha tanto para iniciantes como para profissionais experientes.
A máquina vem equipada com tecnologia de alinhamento automático, o que ajuda a economizar tempo e melhorar a eficiência.Reduzir as possibilidades de erro humano e proporcionar resultados consistentes sempreAlém disso, o peso da máquina de 800 kg garante que permaneça estável e durável, tornando-a ideal para uso a longo prazo.
Nossa máquina 3D AOI é compatível com a versão mais recente do sistema operacional Windows 10, garantindo uma integração perfeita com o seu software existente.e permite uma fácil integração com outras aplicações de software.
A velocidade de inspecção da máquina de até 80 cm2/s torna-a uma excelente escolha para ambientes de fabrico de grande volume.Reduzir as possibilidades de defeitos e poupar tempo e dinheiro no processo.
No geral, a máquina 3D AOI é uma ótima escolha para quem procura equipamentos de PCB AOI confiáveis e eficientes.e alta velocidade de inspecção, é a solução perfeita para quem deseja melhorar a qualidade dos seus produtos e simplificar os seus processos de fabrico.
Palavras-chave: equipamento de PCB, equipamento de PCB, inspeção de PCB
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Procurando fabricantes de equipamentos AOI confiáveis? A nossa máquina 3D AOI é a solução perfeita para a inspeção de PCB AOI.Nosso sistema de inspeção de PCB usa alinhamento automático e tecnologia de inspeção 3D para fornecer resultados precisos em altas velocidades.
| Atributo do produto | Valor |
| Nome do produto | Máquina de inspecção 3D AOI |
| Iluminação | LED RGB |
| Método de alinhamento | Alinhamento automático |
| Sistema de Operação | Windows 10 |
| Tipos de inspecção | Liga de solda, componente, defeito |
| Tipo de câmara | Câmera digital 3D |
| Software | Interface de usuário intuitiva |
| Fornecimento de energia | AC 220V, 50/60Hz |
| Área de inspecção | Até 510 x 510 mm |
| Espessura do PCB | 0.5 - 5 mm |
| Método de inspecção | Inspecção 3D |
O Mento-01 tem uma espessura de PCB de 0,5 a 5 mm e uma área de inspecção de até 510 x 510 mm. A máquina está equipada com iluminação LED RGB e tem uma resolução de 10 μm.O peso da máquina é de 800 kg.
As ocasiões e cenários de aplicação do produto para a máquina AOI 3D Mento-01 são os seguintes:
Em geral, a máquina Mento-01 3D AOI é uma ferramenta essencial para qualquer organização que exija uma inspeção precisa e eficiente de PCB.As características e as especificações da máquina tornam-na uma escolha ideal para empresas que valorizam a qualidade e a precisão nos seus processos de fabrico.
O suporte técnico e os serviços do produto 3D AOI Machine incluem:
- Assistência na instalação e instalação
- Treinamento de equipamento e apoio operacional
- Serviços de manutenção e calibração regulares
- Serviços de reparação e solução de problemas
- Atualizações e melhorias de software
- Consultoria técnica e apoio ao cliente
Embalagem do produto:
A Máquina 3D AOI será embalada numa caixa de papelão robusta, concebida para proteger a máquina durante o transporte.A máquina será colocada com segurança em uma cobertura de espuma para evitar danos durante o transporte.O pacote também incluirá um cabo de alimentação, manual do utilizador e quaisquer cabos necessários para a instalação.
Transporte marítimo:
A Máquina 3D AOI será enviada usando um serviço de correio respeitável que oferece rastreamento e seguro.Mas vamos fornecer um número de rastreamento uma vez que o pacote foi enviadoCertifique-se de que alguém esteja disponível para receber e assinar o pacote na entrega.
R: A marca deste produto é Mento.
P: Qual é o número de modelo deste produto?
R: O número de modelo deste produto é Mento-01.
P: Onde é fabricado este produto?
R: Este produto é fabricado na China, em Dongguan.
P: Este produto vem com alguma certificação?
R: Sim, este produto vem com certificação ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para este produto?
R: A quantidade mínima de encomenda para este produto é 1.
P: O preço deste produto é negociável?
R: Sim, o preço deste produto é negociável.
P: Quanto tempo levará para receber o produto após a encomenda?
R: O prazo de entrega deste produto é de 1 semana.
P: Quais são os termos de pagamento para este produto?
R: Os termos de pagamento para este produto estão em linha.
P: Qual é a capacidade de abastecimento deste produto?
R: A capacidade de abastecimento deste produto é de 1000/mês.
