Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: M2020-2012EL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Dimensão: |
1000 mm x 800 mm x 1200 mm |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
1000mm/s |
Tipo de câmara: |
CCD de alta resolução |
Método de inspecção: |
Inspecção 3D |
Precisão da inspecção: |
±5μm |
Modelo: |
XYZ-1000 |
Dimensão: |
1000 mm x 800 mm x 1200 mm |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
1000mm/s |
Tipo de câmara: |
CCD de alta resolução |
Método de inspecção: |
Inspecção 3D |
Precisão da inspecção: |
±5μm |
Modelo: |
XYZ-1000 |
Com dimensões de 1000mm X 800mm X 1200mm, esta máquina é compacta e fácil de integrar na sua linha de produção existente.pode confiar que os seus PCBs serão inspeccionados minuciosamente em busca de defeitos ou erros.
A fonte de luz LED fornece uma iluminação consistente e fiável para obter imagens claras, enquanto o método de inspeção 3D garante a detecção precisa de defeitos, como erros de solda,Desalinhamento dos componentes, e mais.
Confie nos nossos fabricantes de equipamentos AOI para lhe fornecer o melhor sistema de inspeção de PCB disponível.Entre em contato conosco hoje para saber mais sobre nossa máquina AOI PCB e como ela pode melhorar sua linha de produção.
| Modelo | Mini-LED de aparência e luminescência all-in-one M2020-2012EL | |||
| Capacidade de detecção | Elementos de inspecção | Falha de ligação, ligação errada, morte danificada, morte deslocada, morte inclinada, morte virada, polaridade errada, partículas, morte de descolagem, má collinearidade. | Mau matizado, sobre luminescência, sob luminescência, anomalia cromática | |
| Método de detecção | Processamento de imagem, aprendizagem automática | |||
| Sistema óptico | Câmara | 20MP | 12MP | |
| Lente telecêntrica | Lente bi-telecêntrica de alta resolução | |||
| Resolução | 4um (2.4um~5um opcional) | 15 μm (opcional 10 mm ~ 18 mm) | ||
| Fonte de luz | RGB ((Customizável) | |||
| Eficiência | Pare e vá: 3 FOV/s | |||
| Configuração do computador | Computador principal | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T | |
| Monitor | 22 "LED | |||
| Sistema de Operação | Ubuntu/Windows 10 Profissional | |||
| Desempenho de detecção | Espessura do PCB | 1 a 5 mm | ||
| Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (customizável) | |||
| Acionamento | Servo motor + guia de parafuso | |||
| Velocidade de movimento | Máximo :600 mm/s | |||
| Altura do dispositivo de fixação de PCB | 900±20 mm ((Dual estação, largura de trilho ajustável) | |||
| Parâmetros | Tamanho do PCB | Máximo: 350 mmx300 mm | Máximo: 370 mmx350 mm | |
| Fornecimento de energia | AC220V/50Hz/2000W | |||
| Dimensões | W1330xD1360xH1650mm (excluindo luz de aviso) | |||
| Peso | 1600 kg | |||
| Requisito de pressão atmosférica | ≥ 0,5Mpa | |||
| Requisitos ambientais | Temperatura:5~40°C, RH 25%~80% (sem geada) | |||
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão/comunicação de dados com o enxaguante | |||
| Modelo | XYZ-1000 |
| Velocidade de inspecção | 1000 mm/s |
| Peso | 200 kg |
| Precisão da inspecção | ± 5 μm |
| Método de inspecção | Inspecção 3D |
| Tipo de câmara | CCD de alta resolução |
| Resolução | 10 μm |
| Espessura do PCB | 0.2 mm - 6 mm |
| Sistema de Operação | Windows 10 |
| Dimensão | 1000 mm x 800 mm x 1200 mm |
As máquinas AOI são utilizadas para vários métodos de ensaio de PCB, tais como inspecção de pasta de solda, inspecção de colocação de componentes e inspecção de controlo de qualidade.Incluindo os aparelhos electrónicosSão ideais para os fabricantes de PCB que desejam garantir que os seus produtos sejam da mais alta qualidade.

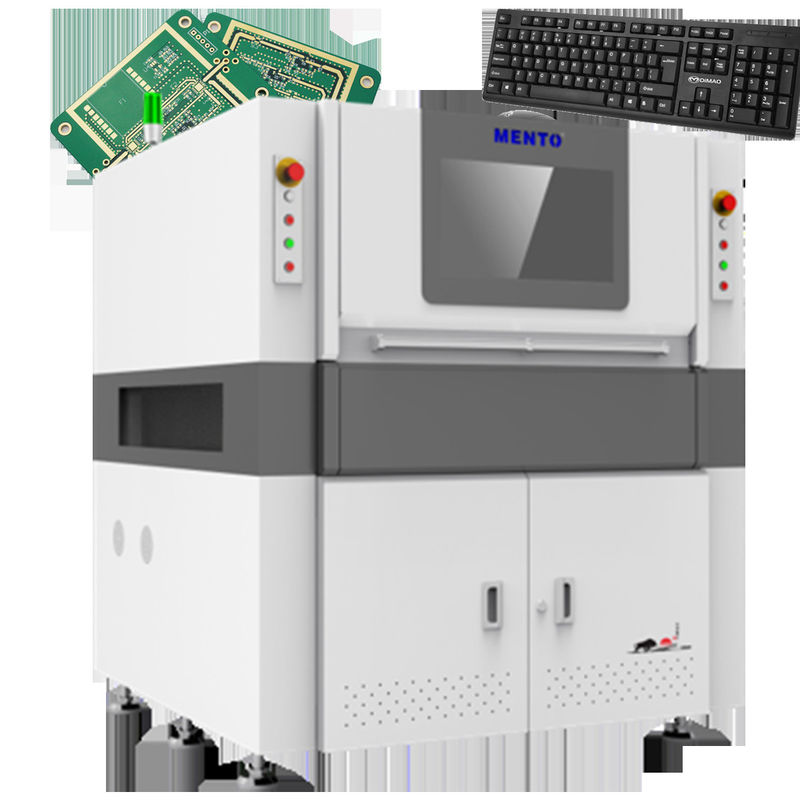

A máquina Mento AOI PCB possui uma câmera CCD de alta resolução que captura imagens claras do PCB. Esta câmera pode detectar defeitos tão pequenos quanto 10μm.A máquina tem uma interface Ethernet que permite uma fácil conexão com outros dispositivosTem um peso de 200 kg, o que facilita a movimentação no chão da fábrica.
A máquina Mento AOI PCB é capaz de lidar com PCBs com uma espessura de 0,2 mm a 6 mm. Isso significa que pode lidar com uma ampla gama de PCBs,tornando-o ideal para fabricantes que produzem diferentes tipos de PCB.
Em conclusão, a máquina Mento AOI PCB é uma ferramenta essencial para qualquer fabricante de PCB. É fácil de usar, confiável e eficiente.tornando-o um activo inestimável para o controlo da qualidadeÉ também altamente personalizável, tornando-o adequado para uma ampla gama de aplicações.
O apoio técnico e os serviços do produto AOI PCB Machine incluem:
Embalagem do produto:
Transporte marítimo:
P: Qual é a marca da máquina de PCB?
R: A marca da máquina de PCB é Mento.
P: Onde é fabricada a máquina de PCB?
R: A máquina de PCB é fabricada em Dongguan, China.
P: A máquina de PCB está certificada?
R: Sim, a máquina de PCB é certificada com ISO9001 e ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina de PCB?
R: A quantidade mínima de encomenda para a máquina de PCB é 1.
P: Qual é o prazo de entrega da máquina de PCB?
R: O prazo de entrega da máquina de PCB é de 1 semana.
P: Quais são os termos de pagamento para a compra da máquina de PCB?
R: Os termos de pagamento para a compra da máquina de PCB estão em linha.
P: Qual é a capacidade de abastecimento da máquina de PCB?
R: A capacidade de abastecimento da máquina de PCB é de 1000/mês.
P: O preço da máquina de PCB é negociável?
R: Sim, o preço da máquina de PCB é negociável.
