Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Tipo de câmara: |
Câmera digital 3D |
Método de inspecção: |
Inspecção 3D |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Método do alinhamento: |
Alinhamento automático |
Resolução: |
10 μm |
Software: |
Interface de usuário intuitiva |
Tipo de câmara: |
Câmera digital 3D |
Método de inspecção: |
Inspecção 3D |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Método do alinhamento: |
Alinhamento automático |
Resolução: |
10 μm |
Software: |
Interface de usuário intuitiva |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

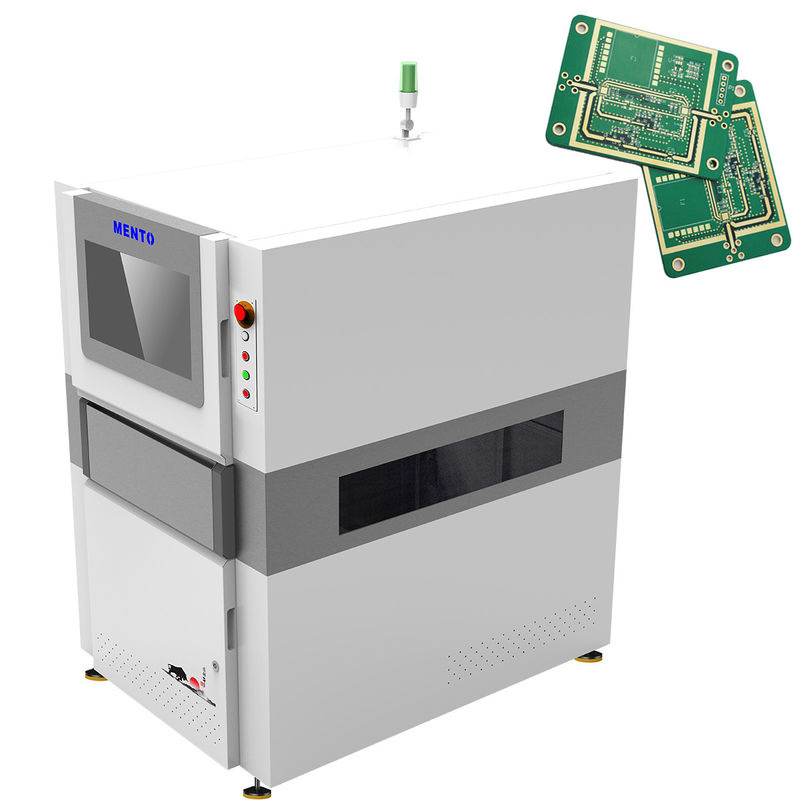

A máquina de inspeção 3D AOI está equipada com iluminação LED RGB, que lhe permite capturar imagens de alta qualidade dos PCB.O sistema de iluminação é otimizado para garantir que a máquina possa inspecionar PCBs com diferentes cores e acabamentos de superfície, proporcionando resultados de inspecção precisos e fiáveis.
A câmara digital 3D é o principal componente da máquina, que captura imagens de alta resolução dos PCBs a partir de múltiplos ângulos.A câmara é capaz de capturar imagens dos PCBs com uma resolução de até 20 microns, assegurando a detecção dos menores defeitos.
A máquina funciona com o sistema Windows 10, que proporciona uma plataforma estável e fiável para o processo de inspecção.O sistema operacional garante que a máquina seja compatível com uma ampla gama de aplicações de software e dispositivos de hardware, facilitando a integração com outros sistemas.
O método de inspecção 3D utilizado pela máquina é a técnica de inspecção mais avançada disponível hoje.criar um modelo 3D do PCBIsto permite que a máquina detecte defeitos que não são visíveis com os métodos tradicionais de inspecção 2D.
A máquina está equipada com uma interface de utilizador intuitiva, que facilita a configuração e a operação.fornecer uma interface simples e direta para o utilizadorO software também apresenta algoritmos avançados que analisam as imagens capturadas pela máquina, fornecendo resultados de inspecção precisos e confiáveis.
Em resumo, a máquina 3D AOI é uma máquina de inspeção de última geração que fornece soluções de inspeção de alta qualidade para PCBs.É a escolha perfeita para as empresas que procuram soluções de inspeção precisas e confiáveis para os seus PCBs.Se você precisa inspecionar PCBs pequenos ou grandes, a Máquina de Inspeção 3D AOI é a solução ideal para suas necessidades.
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
A Máquina AOI 3D Mento-01 está equipada com um software de interface de usuário intuitivo e é capaz de inspecionar a junção, o componente e o defeito da solda com facilidade.É compatível com espessuras de PCB variando de 0O sistema de inspeção de PCB é um sistema de inspeção de PCB com capacidade de fornecimento de 1000/mês que garante que ele esteja prontamente disponível quando você precisar.
Com um peso de 800 kg, a Máquina AOI 3D Mento-01 é resistente e durável, garantindo que pode resistir ao teste do tempo.garantir que os seus PCBs são da mais alta qualidadeEste produto é adequado para uma ampla gama de indústrias, incluindo automóveis, aeroespacial, telecomunicações e eletrónica.
Se você é uma pequena empresa ou uma grande corporação, a Máquina AOI 3D Mento-01 é um excelente investimento para suas necessidades de inspeção de PCB.Seu desempenho confiável e facilidade de uso tornam-no um produto desejável para qualquer sistema de inspeção de PCBCom um prazo de entrega de apenas 1 semana e condições de pagamento on-line, comprar este produto nunca foi tão fácil.
Em conclusão, a máquina AOI 3D Mento-01 é um sistema de inspeção de PCB de ponta que é adequado para uma ampla gama de aplicações.Suas características avançadas e tecnologia de ponta tornam-no um produto desejável para qualquer indústria que exija inspeções de PCB precisas e eficientesPortanto, invista na máquina Mento-01 3D AOI hoje e certifique-se de que os seus PCBs são da mais alta qualidade.
Nosso produto de máquina AOI 3D vem com suporte técnico e serviços abrangentes para garantir desempenho e confiabilidade ideais:
Temos orgulho em fornecer um serviço ao cliente de primeira linha e apoio aos nossos valiosos clientes.
Embalagem do produto:
A máquina de AOI 3D será embalada numa caixa de papelão resistente com inserções de espuma para garantir o transporte seguro.A máquina será enrolada em plástico protetor para evitar qualquer arranhões ou danos durante o transporteA caixa será rotulada com o nome do produto, número de modelo e instruções de manuseio.
Transporte marítimo:
A máquina 3D AOI será enviada através de um serviço de correio confiável.Os clientes receberão um número de rastreamento para monitorizar o estado do seu envio.Os prazos de entrega podem variar dependendo do destino, mas os clientes podem esperar receber o pacote dentro de 5-7 dias úteis.
Aqui estão algumas perguntas frequentes sobre a Mento-01 3D AOI Machine:
P: O que é a Máquina AOI 3D Mento-01?
R: A Máquina AOI 3D Mento-01 é uma máquina de inspeção óptica automatizada de alta tecnologia utilizada na indústria de placas de circuito impresso (PCB) para detectar defeitos em PCB.
P: Onde é feita a Máquina AOI 3D Mento-01?
A: A Máquina AOI 3D Mento-01 é fabricada em Dongguan, China.
P: A máquina Mento-01 3D AOI é certificada?
R: Sim, a máquina AOI 3D Mento-01 é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a Máquina AOI 3D Mento-01?
R: A quantidade mínima de encomenda para a Máquina AOI 3D Mento-01 é 1.
P: Qual é o preço da máquina AOI 3D Mento-01?
R: O preço da Máquina AOI 3D Mento-01 é negociável.
P: Qual é o prazo de entrega para a Máquina AOI 3D Mento-01?
R: O prazo de entrega para a Máquina AOI 3D Mento-01 é de 3 semanas.
Q: Quais são os termos de pagamento para a Máquina AOI 3D Mento-01?
R: Os termos de pagamento para a Máquina AOI 3D Mento-01 estão online.
P: Qual é a capacidade de abastecimento da máquina AOI 3D Mento-01?
R: A capacidade de abastecimento da Máquina AOI 3D Mento-01 é de 1000/mês.
