Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Método do alinhamento: |
Alinhamento automático |
Resolução: |
10 μm |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Software: |
Interface de usuário intuitiva |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Tipo de câmara: |
Câmera digital 3D |
Sistema operativo: |
Windows 10 |
Espessura do PCB: |
0.5 - 5 mm |
Método do alinhamento: |
Alinhamento automático |
Resolução: |
10 μm |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Software: |
Interface de usuário intuitiva |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Tipo de câmara: |
Câmera digital 3D |
Sistema operativo: |
Windows 10 |
Espessura do PCB: |
0.5 - 5 mm |

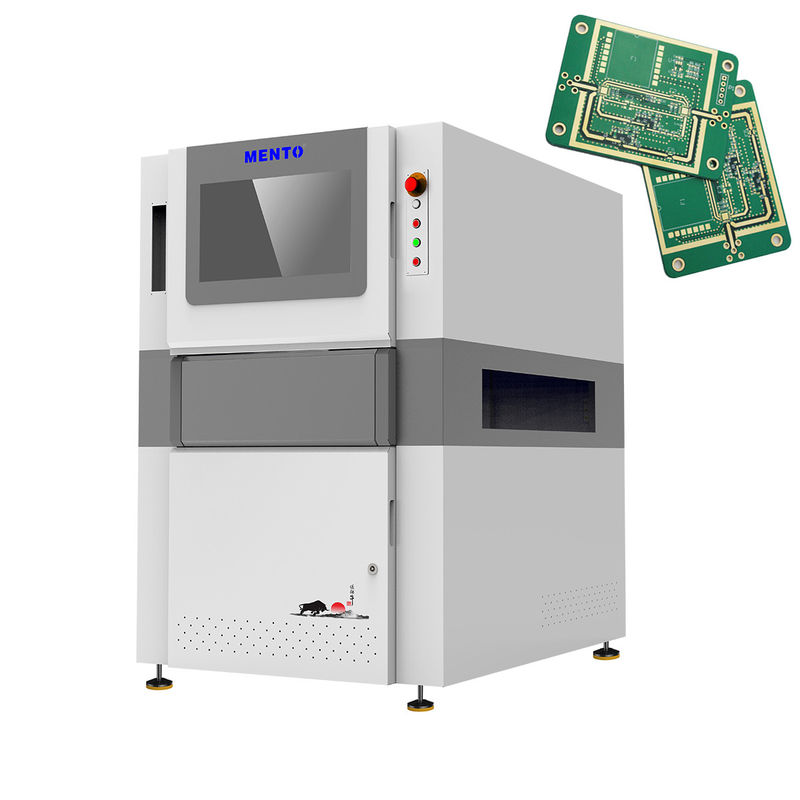

Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados
| Inspecção 3D da pasta de solda | ||
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Uma das principais características deste sistema de inspecção de PCB é a sua capacidade de lidar com PCBs com espessuras que variam de 0,5 a 5 mm.das tábuas finas e flexíveis às mais grossas e rígidasAlém disso, a máquina tem um peso de 800 kg, o que a torna robusta e durável o suficiente para suportar os rigores da utilização industrial.
A máquina 3D AOI é construída no sistema operacional Windows 10, que fornece uma interface confiável e fácil de usar para os operadores trabalharem.Isto facilita a instalação e configuração da máquina para tarefas de inspecção específicas, bem como para monitorizar o seu desempenho e produção.
Esta Máquina 3D AOI é um equipamento de alta qualidade de PCB AOI que possui uma interface de usuário intuitiva para fácil operação.Esta máquina foi projetada para caber na maioria das oficinas.Ele vem com uma câmera digital 3D e iluminação LED RGB para inspeção precisa de PCBs. É compatível com PCBs com espessura de 0,5 a 5 mm.
| Atributo do produto | Valor |
| Velocidade de inspecção | Até 80 Cm2/s |
| Área de inspecção | Até 510 x 510 mm |
| Peso | 800 kg |
| Iluminação | LED RGB |
| Software | Interface de usuário intuitiva |
| Sistema de Operação | Windows 10 |
| Fornecimento de energia | AC 220V, 50/60Hz |
| Método de inspecção | Inspecção 3D |
| Tipos de inspecção | Liga de solda, componente, defeito |
| Tipo de câmara | Câmera digital 3D |
A Máquina AOI 3D Mento-01 está equipada com iluminação LED RGB, o que permite uma inspeção precisa e eficiente de juntas de solda, componentes e defeitos.Tem uma velocidade de inspecção impressionante de até 80 cm2/sO software de interface de utilizador intuitivo da máquina facilita o funcionamento e a personalização do processo de inspecção pelas necessidades dos operadores.
Com um peso de 800 kg e uma capacidade de abastecimento de 1000/mês, a Máquina de Inspeção AOI 3D Mento-01 é um produto robusto e durável, adequado para uma variedade de aplicações industriais.Se você está na indústria de fabricação de eletrônicos ou na indústria automotiva, esta máquina pode ajudar a melhorar a sua eficiência de produção e garantir produtos de alta qualidade.
Algumas das ocasiões e cenários de aplicação do produto para a Máquina AOI 3D Mento-01 incluem:
No geral, a Máquina AOI 3D Mento-01 é um produto versátil e confiável que pode ajudar a melhorar a qualidade e a eficiência do seu processo de produção.Com um prazo de entrega de apenas 1 semana e condições de pagamento on-line, é uma opção conveniente e acessível para as empresas e indústrias que necessitam de um sistema de inspecção de alta qualidade.
Nossa equipe de suporte técnico de produtos 3D AOI Machine é dedicada a fornecer aos nossos clientes suporte técnico e serviços abrangentes.A nossa equipa de peritos está disponível para lhe ajudar com quaisquer perguntas ou preocupações que possa ter sobre a operação., manutenção ou solução de problemas da sua Máquina 3D AOI.
Os nossos serviços de apoio técnico incluem:
Entendemos a importância de manter a sua linha de produção a funcionar com a máxima eficiência, e a nossa equipa de apoio técnico está empenhada em garantir que a sua Máquina 3D AOI esteja sempre a funcionar sem problemas.Se tiver dúvidas ou precisar de ajudaNão hesite em contactar-nos.
Embalagem do produto:
A Máquina 3D AOI será embalada com segurança numa caixa de madeira para garantir a sua segurança durante o transporte.A máquina será enrolada em espuma protetora e segura para evitar qualquer dano durante o transporte.
Transporte marítimo:
A Máquina 3D AOI pode ser enviada globalmente por via aérea ou marítima.Contacte-nos para mais informações sobre o transporte.
Qual é a marca desta máquina 3D AOI?
Marca: Mento
2.Qual é o número de modelo desta máquina 3D AOI?
Número do modelo: Mento-01
3.Onde é que esta máquina 3D AOI é fabricada?
Local de origem: China dongguan
4.Esta máquina 3D AOI tem alguma certificação?
Certificação: ISO9001/ISO14001
5.Qual é a quantidade mínima de encomenda para esta máquina 3D AOI?
Quantidade mínima de encomenda: 1
6.O preço é negociável para esta máquina 3D AOI?
Preço: Negociável
7.Qual é o prazo de entrega desta máquina AOI 3D?
Prazo de entrega: 3 semanas
8.Quais são os termos de pagamento para esta máquina 3D AOI?
Termos de pagamento: on line
9.Qual é a capacidade de abastecimento desta máquina AOI 3D?
Capacidade de abastecimento: 1000/mês
