Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Velocidade: |
0.23sec/FOV |
Espessura: |
0.5mm-6mm |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Câmara: |
12MP, cor |
Peças mínimas: |
50*50 milímetro |
Ajuste da largura: |
Manual |
Condição: |
Usado, novo |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |
Velocidade: |
0.23sec/FOV |
Espessura: |
0.5mm-6mm |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Câmara: |
12MP, cor |
Peças mínimas: |
50*50 milímetro |
Ajuste da largura: |
Manual |
Condição: |
Usado, novo |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |

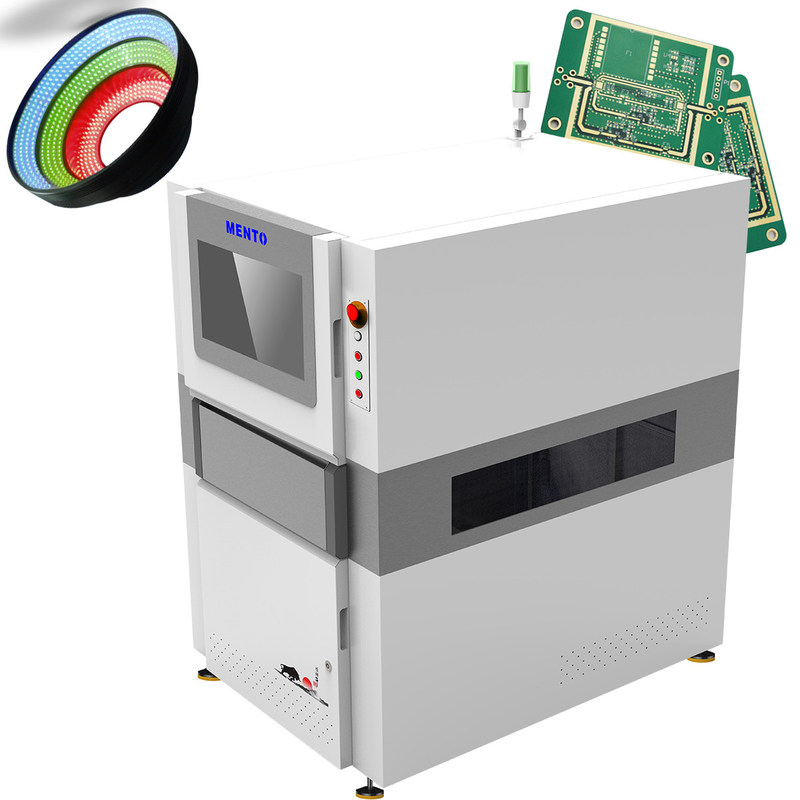

Uma das principais características desta máquina SMT é a sua câmara a cores de alta velocidade de 6,5 Mpix, que é capaz de capturar imagens com uma resolução de até 2592 x 1944 pixels.Esta câmara é capaz de capturar imagens de alta qualidade de até os menores detalhes no PCBA câmara é também capaz de capturar imagens a alta velocidade, com uma velocidade de movimento de até 800 mm/sec,o que torna o processo de inspecção rápido e eficiente.
A máquina SMT AOI está também equipada com tecnologia de aprendizagem automática de inspeção óptica, que permite à máquina aprender e adaptar-se a diferentes ambientes,tornando-o altamente preciso e fiável na detecção de defeitos em PCBA máquina é capaz de detectar uma ampla gama de defeitos, incluindo componentes ausentes, componentes mal colocados, polaridade incorreta e defeitos de solda.
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta máquina SMT AOI é perfeita para automatizar a inspecção de PCB e oferece inspecção óptica automática de PCB.e capacidade de inspecção de PCB de 50 mm x 50 mm a 510 mm x 460 mm, esta máquina oferece uma inspecção rápida e eficiente com uma velocidade de 0,23 sec/FOV.
O produto SMT AOI Machine é equipado com o seguinte apoio técnico e serviços:
Nossa equipe de especialistas é dedicada a garantir que sua máquina SMT AOI esteja funcionando de forma eficiente e eficaz, para que você possa produzir produtos de alta qualidade com facilidade.
Embalagem do produto:
Transporte marítimo:
Qual é a marca da máquina AOI?
A marca da máquina AOI é Mento.
2.Onde é fabricada a máquina AOI?
A máquina AOI é fabricada na China, especificamente em Dongguan.
3.Que certificações tem a máquina AOI?
A máquina AOI possui certificações ISO9001 e ISO14001.
4.Qual é a quantidade mínima de encomenda para a máquina AOI?
A quantidade mínima de encomenda para a máquina AOI é 1.
5.Quais são os termos de pagamento da máquina AOI?
As condições de pagamento para a máquina AOI são o pagamento online.
6.Qual é a capacidade de abastecimento da máquina AOI?
A capacidade de abastecimento da máquina AOI é de 1000 unidades por mês.
7.Qual é o prazo de entrega da máquina AOI?
O prazo de entrega da máquina AOI é de três semanas após o recebimento do pagamento.
8.O preço da máquina AOI é negociável?
Sim, o preço da máquina AOI é negociável.
