Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Peças mínimas: |
50*50 milímetro |
A câmara: |
Nove milhões de pixels |
Velocidade do movimento: |
800mm/sec |
Ajuste da largura: |
Manual |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Atividades: |
Grandes |
Velocidade: |
0.23sec/FOV |
Condição: |
Usado, novo |
Peças mínimas: |
50*50 milímetro |
A câmara: |
Nove milhões de pixels |
Velocidade do movimento: |
800mm/sec |
Ajuste da largura: |
Manual |
Descrição da máquina: |
Inspecção 3D da pasta de solda |
Atividades: |
Grandes |
Velocidade: |
0.23sec/FOV |
Condição: |
Usado, novo |

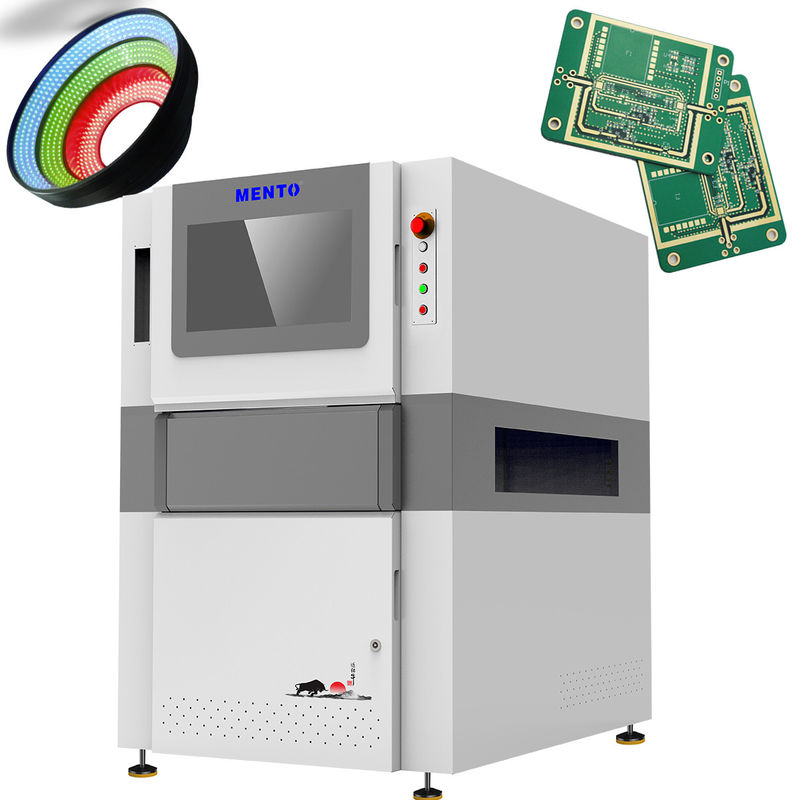

A máquina SMT AOI foi especificamente concebida para inspecionar PCBs com um tamanho mínimo de 50*50 mm. É ideal para utilização em fábricas de PCB,onde pode ser utilizado para inspecionar placas em busca de defeitos e garantir que são da mais alta qualidadeA máquina é capaz de detectar uma ampla gama de defeitos, incluindo componentes em falta, colocação incorreta de componentes e defeitos de solda.
Uma das principais características da máquina SMT AOI é a sua câmara a cores de alta velocidade, que pode capturar imagens a uma taxa de até 60 quadros por segundo.Isso o torna ideal para uso em ambientes de fabricação de alto volumeA máquina está também equipada com algoritmos avançados de processamento de imagem que podem detectar e classificar automaticamente defeitos,Redução da necessidade de inspecção manual e melhoria da eficiência global.
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta máquina SMT AOI é ideal para automação de inspeção de PCB, com recursos como câmera a cores de alta velocidade e inspeção de uma ampla gama de tamanhos e espessuras de PCB.Contacte-nos para mais informações sobre o preço da máquina AOI.
A máquina SMT AOI foi concebida para inspecionar as placas de circuito impresso (PCBs) e garantir a sua qualidade e precisão.O produto pode detectar e classificar os defeitos nos PCB com alta precisão e rapidezA câmara a cores de alta velocidade de 6,5 Mpix garante que o processo de inspecção seja realizado com elevada precisão e detalhe.
O produto é adequado para várias ocasiões e cenários, incluindo fabricação eletrônica, montagem de PCB e controle de qualidade.Pode inspeccionar PCBs com um tamanho mínimo de 50*50 mm e uma faixa de espessura de 0.5 mm a 6 mm. O tamanho do PCB de inspeção pode variar de 50 mm X 50 mm a 510 mm X 460 mm, tornando-se uma solução versátil para diferentes tamanhos de PCB.
A máquina SMT AOI da Mento está disponível a um preço negociável e a quantidade mínima de pedido é 1. O produto tem uma capacidade de fornecimento de 1000 / mês e pode ser entregue dentro de uma semana.Os termos de pagamento estão em linha., tornando o processo de compra mais conveniente para os compradores.
O produto SMT AOI Machine vem com suporte técnico e serviços abrangentes, garantindo que a sua máquina esteja sempre a funcionar no seu melhor.A nossa equipa de peritos está disponível para prestar assistência com a instalação, formação e manutenção, bem como solução de problemas que possam surgir.Oferecemos também atualizações de software e atualizações para garantir que a sua máquina esteja sempre atualizada com a mais recente tecnologiaAlém disso, oferecemos garantias estendidas e contratos de serviço para lhe proporcionar paz de espírito e garantir que o seu investimento seja protegido.Com o nosso compromisso com a satisfação do cliente e a nossa dedicação ao serviço de qualidade, pode confiar na fiabilidade e no desempenho da sua máquina SMT AOI.
Embalagem do produto:
Transporte marítimo:
P: Qual é a marca desta máquina AOI?
R: A marca desta máquina AOI é Mento.
P: Onde é fabricada esta máquina AOI?
R: Esta máquina AOI é fabricada em Dongguan, China.
P: Que certificações tem esta máquina AOI?
A: Esta máquina AOI é certificada com ISO9001 e ISO14001.
P: Qual é a quantidade mínima de encomenda para esta máquina AOI?
R: A quantidade mínima de encomenda para esta máquina AOI é 1.
P: Qual é o prazo de entrega desta máquina AOI?
R: O prazo de entrega para esta máquina AOI é de 3 semanas.
Q: Quais são os termos de pagamento para esta máquina AOI?
R: Os termos de pagamento para esta máquina AOI estão disponíveis online.
P: Qual é a capacidade de abastecimento desta máquina AOI?
R: A capacidade de abastecimento desta máquina AOI é de 1000/mês.
P: O preço desta máquina AOI é negociável?
R: Sim, o preço desta máquina AOI é negociável.
