Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Velocidade de inspecção: |
Até 80 Cm2/s |
Tipo de câmara: |
Câmera digital 3D |
Espessura do PCB: |
0.5 - 5 mm |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Método de inspecção: |
Inspecção 3D |
Software: |
Interface de usuário intuitiva |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
Até 80 Cm2/s |
Tipo de câmara: |
Câmera digital 3D |
Espessura do PCB: |
0.5 - 5 mm |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Método de inspecção: |
Inspecção 3D |
Software: |
Interface de usuário intuitiva |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Sistema operativo: |
Windows 10 |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

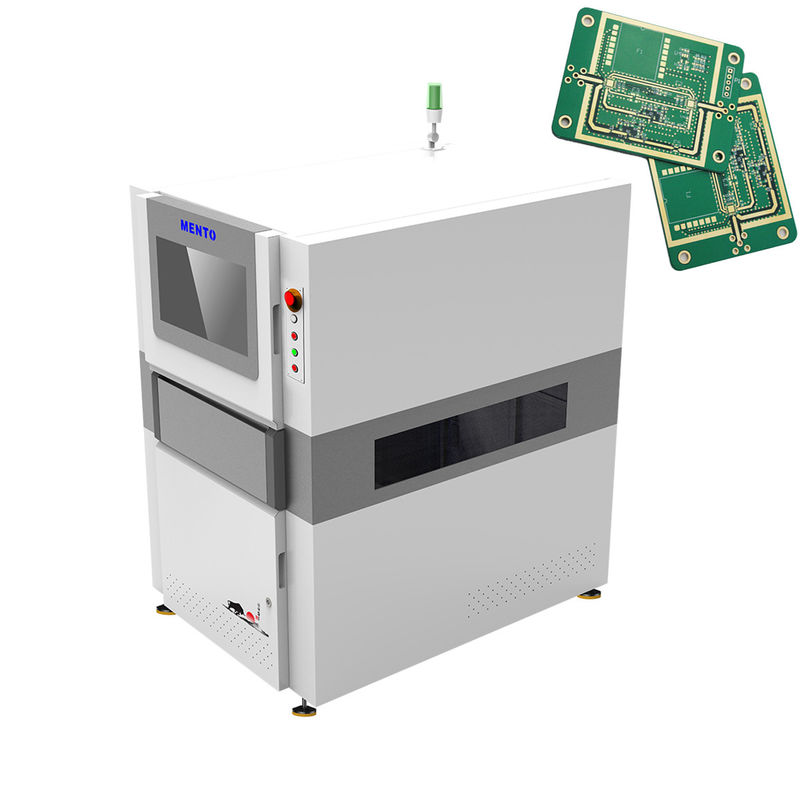

A Máquina 3D AOI é uma ferramenta essencial para qualquer ambiente de fabricação.Pode ajudar os fabricantes a melhorar a qualidade dos seus produtos e a reduzir os custos de produçãoEsta máquina foi concebida para funcionar a altas velocidades, tornando-a uma excelente escolha para linhas de produção de grande volume.
A Máquina 3D AOI é um sistema confiável e robusto que é construído para durar.Com as suas capacidades de alto desempenho, esta máquina é a solução perfeita para qualquer fábrica que precise garantir a qualidade dos seus produtos.
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Tipos de inspecção | Liga de solda, componente, defeito |
| Iluminação | LED RGB |
| Espessura do PCB | 0.5 - 5 mm |
| Tipo de câmara | Câmera digital 3D |
| Método de inspecção | Inspecção 3D |
| Peso | 800 kg |
| Área de inspecção | Até 510 x 510 mm |
| Método de alinhamento | Alinhamento automático |
| Resolução | 10 μm |
| Software | Interface de usuário intuitiva |
Com a sua tecnologia e características avançadas, o Mento-01 é uma solução ideal para a inspecção de PCB AOI,que seja essencial para garantir a qualidade dos componentes eletrónicos e a fiabilidade dos produtos eletrónicosEsta máquina pode inspecionar a junção de solda, o componente e o defeito dos PCBs com alta precisão e eficiência, fornecendo resultados de inspeção confiáveis e precisos.
A máquina AOI 3D Mento-01 é adequada para uma ampla gama de aplicações na indústria eletrônica, como fabricação, montagem e teste de PCB.incluindo as linhas de produção, laboratórios de I&D e departamentos de controlo de qualidade.
A máquina é fácil de operar, graças ao seu sistema operacional Windows 10 fácil de usar.Facilitar a identificação e a solução de eventuais problemas que possam surgir durante o processo de inspeção.
A máquina AOI 3D Mento-01 tem uma dimensão de L 1300 X W 1300 X H 1500 mm e pesa cerca de 800 kg, tornando-a uma máquina relativamente grande e pesada.É altamente durável e pode suportar condições de trabalho difíceisFunciona com alimentação AC 220V, 50/60Hz, tornando-o compatível com a maioria das redes de energia em todo o mundo.
Se você está procurando por um sistema de inspeção de PCB AOI confiável, preciso e eficiente, a máquina Mento-01 3D AOI é uma excelente escolha.com quantidade mínima de encomenda de 1 e prazo de entrega de 1 semanaOs termos de pagamento são online e a capacidade de abastecimento é de 1000/mês, garantindo um processo de compra rápido e sem problemas.
O produto 3D AOI Machine vem com um pacote abrangente de suporte técnico e serviços para garantir um desempenho ideal e um tempo de inatividade mínimo.A nossa equipa de engenheiros e técnicos experientes está disponível para prestar os seguintes serviços:
- Assistência na instalação e instalação
- Formação no local para operadores e pessoal de manutenção
- Suporte técnico remoto 24 horas por dia
- Atualizações e melhorias regulares do software
- Serviços de manutenção preventiva e de calibração
- Reparação e substituição de peças defeituosas
- Contratos de manutenção anuais opcionais para apoio alargado e poupança
Nosso objetivo é garantir que nossos clientes tirem o máximo proveito de seu investimento em nosso produto 3D AOI Machine, e estamos comprometidos em fornecer suporte rápido e confiável sempre que necessário.
Embalagem do produto:
Informações sobre o transporte:
P1: Qual é a marca da máquina 3D AOI?
R1: A marca da máquina AOI 3D é Mento.
P2: Qual é o número de modelo da máquina AOI 3D?
R2: O número de modelo da máquina AOI 3D é Mento-01.
P3: Onde é fabricada a máquina AOI 3D?
A máquina AOI 3D é fabricada na China, em Dongguan.
Q4: Que certificações tem a máquina 3D AOI?
A: A máquina AOI 3D possui certificações ISO9001/ISO14001.
Q5: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
A: A quantidade mínima de encomenda para a máquina AOI 3D é 1.
P6: O preço da máquina AOI 3D é negociável?
R6: Sim, o preço da máquina AOI 3D é negociável.
Q7: Qual é o prazo de entrega para a máquina AOI 3D?
A: O prazo de entrega da máquina AOI 3D é de 3 semanas.
Q8: Quais são os termos de pagamento para a máquina 3D AOI?
A: Os termos de pagamento para a máquina AOI 3D estão em linha.
P9: Qual é a capacidade de abastecimento da máquina AOI 3D?
A: A capacidade de abastecimento da máquina AOI 3D é de 1000/mês.
