Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
Até 80 Cm2/s |
Área da inspeção: |
Até 510 x 510 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Dimensão: |
L 1000 X W 1380 X H 1600 mm |
Método do alinhamento: |
Alinhamento automático |
Software: |
Interface de usuário intuitiva |
Resolução: |
10 μm |
Sistema operativo: |
Windows 10 |
Velocidade de inspecção: |
Até 80 Cm2/s |
Área da inspeção: |
Até 510 x 510 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Dimensão: |
L 1000 X W 1380 X H 1600 mm |
Método do alinhamento: |
Alinhamento automático |
Software: |
Interface de usuário intuitiva |
Resolução: |
10 μm |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

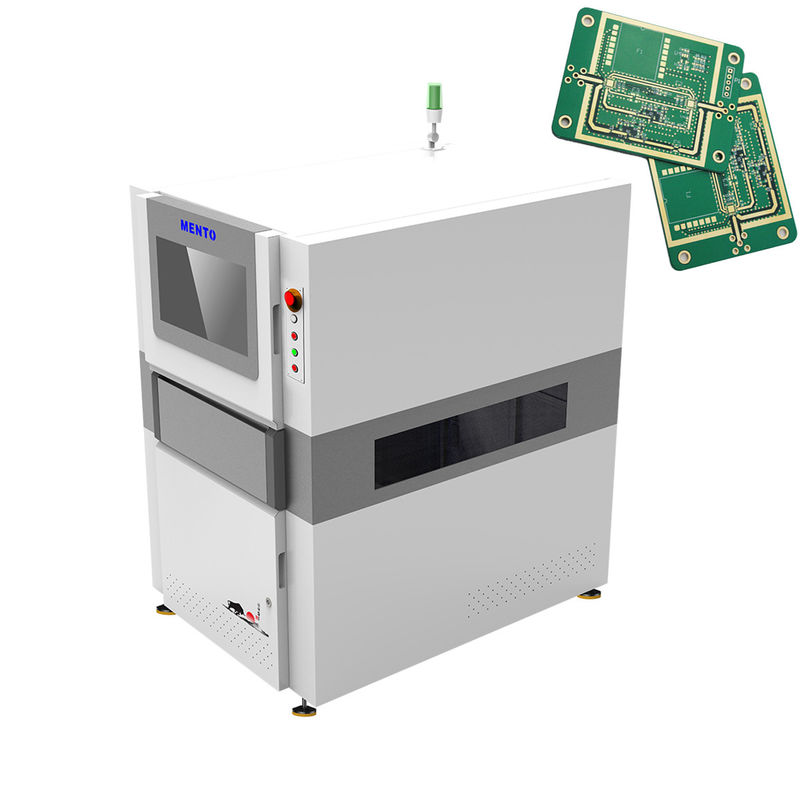

Com uma faixa de espessura de PCB de 0,5 a 5 mm, nossa Máquina AOI 3D é adequada para inspecionar uma ampla gama de PCBs, tornando-a uma escolha ideal para aplicações de sistemas de inspeção de PCB.A máquina está equipada com iluminação LED RGB que fornece iluminação brilhante e uniformeA área de inspecção da máquina é de até 510 x 510 mm, proporcionando amplo espaço para inspecção de PCB de grande dimensão.
A nossa Máquina 3D AOI opera em AC 220V, 50/60Hz, tornando-a adequada para utilização em diferentes países e locais.permitir uma inspecção rápida e eficiente de grandes volumes de PCBIsto é particularmente útil em ambientes de produção de grande volume, onde a velocidade e a precisão são cruciais.
A nossa máquina 3D AOI foi concebida com recursos e tecnologia avançados para garantir alta precisão e fiabilidade na inspecção de PCB.A máquina está equipada com uma câmera de alta resolução que captura imagens detalhadas do PCBA máquina também possui um algoritmo sofisticado que analisa as imagens e identifica quaisquer defeitos ou erros na PCB.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Parâmetros técnicos | Detalhes do produto |
|---|---|
| Método de alinhamento | Alinhamento automático |
| Sistema de Operação | Windows 10 |
| Fornecimento de energia | AC 220V, 50/60Hz |
| Peso | 800 kg |
| Iluminação | LED RGB |
| Espessura do PCB | 0.5 - 5 mm |
| Resolução | 10 μm |
| Tipos de inspecção | Liga de solda, componente, defeito |
| Tipo de câmara | Câmera digital 3D |
| Software | Interface de usuário intuitiva |
A Máquina 3D AOI da Mento foi projetada para oferecer serviços de inspeção superiores para PCBs.De dimensões L 1300 X W 1300 X H 1500 mm, esta máquina é compacta e pode ser facilmente instalada num espaço de trabalho.
A Máquina 3D AOI da Mento possui um software de interface de usuário intuitivo que facilita a operação.Esta máquina é equipada com uma câmera digital 3D que captura imagens de alta resolução dos PCBs, permitindo uma inspecção precisa e a detecção de defeitos.
A Máquina AOI 3D Mento-01 é adequada para uma variedade de ocasiões e cenários de aplicação.e outras indústrias que requerem uma inspecção precisa dos PCBEsta máquina pode ser utilizada para a inspecção de PCBs unilaterais, duplas e multi-camadas, tornando-a versátil e prática.
A máquina 3D AOI da Mento é uma ferramenta de inspeção confiável e eficiente que pode ajudar a melhorar a qualidade dos PCB.O seu método de inspecção 3D garante que até as mais pequenas falhas e defeitos são detectadosEsta máquina é também fácil de manter, tornando-se uma solução rentável para as empresas.
O suporte técnico e os serviços do produto 3D AOI Machine incluem:
- Instalação e formação no local
- Apoio técnico remoto por telefone ou e-mail
- Atualizações regulares de software para melhorar o desempenho da máquina
- Serviços de manutenção e reparação
- Substituição de peças sobressalentes
- Assistência de resolução de problemas
Embalagem do produto para máquina AOI 3D:
A Máquina 3D AOI será embalada com segurança numa caixa de papelão resistente para evitar danos durante o transporte.O produto será embrulhado em borracha e colocado no centro da caixa para evitar qualquer movimentoA caixa será rotulada com o nome do produto, número de modelo e instruções de manuseio.
Transporte marítimo:
A máquina 3D AOI será enviada usando um serviço de correio confiável e confiável.O prazo de entrega estimado será comunicado ao cliente no momento da encomendaO cliente receberá um número de rastreamento para monitorar o estado da entrega do pacote.
P: Qual é a marca da máquina 3D AOI?
R: A marca da máquina AOI 3D é Mento.
P: Qual é o número de modelo da máquina 3D AOI?
R: O número de modelo da máquina AOI 3D é Mento-01.
P: Onde é fabricada a máquina 3D AOI?
R: A máquina AOI 3D é fabricada em Dongguan, China.
P: Que certificações tem a máquina 3D AOI?
R: A Máquina 3D AOI é certificada com ISO9001 e ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
R: A quantidade mínima de encomenda para a Máquina AOI 3D é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço da máquina 3D AOI é negociável.
P: Qual é o prazo de entrega da máquina 3D AOI?
R: O prazo de entrega da máquina 3D AOI é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a Máquina AOI 3D estão online.
P: Qual é a capacidade de abastecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina 3D AOI é de 1000/mês.
