Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Método de inspecção: |
Inspecção 3D |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Resolução: |
10 μm |
Método do alinhamento: |
Alinhamento automático |
Velocidade de inspecção: |
Até 80 Cm2/s |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
800 kg |
Método de inspecção: |
Inspecção 3D |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Resolução: |
10 μm |
Método do alinhamento: |
Alinhamento automático |
Velocidade de inspecção: |
Até 80 Cm2/s |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
800 kg |
Características de AOI em linha
1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
5Plataforma de fundição integrada de alta estabilidade
Área de aplicação: inspecção das juntas de solda e dos dispositivos montados

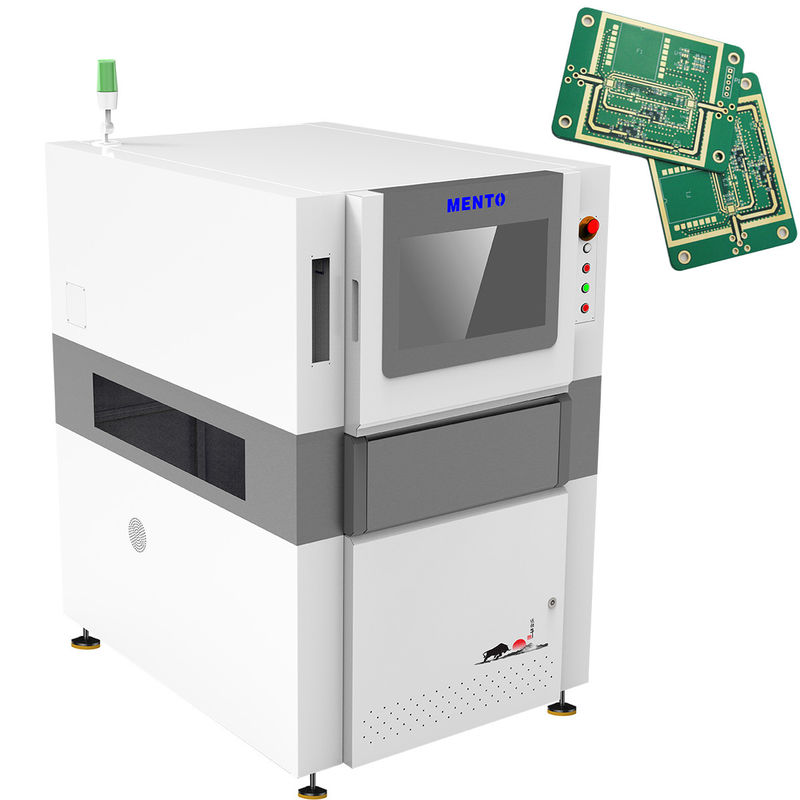

Esta máquina de inspecção 3D AOI é uma solução ideal para fabricantes de PCB que procuram aumentar a sua eficiência de produção.a máquina pode inspecionar várias placas de uma só vezA sua câmara de alta resolução garante a detecção de todos os defeitos no PCB, reduzindo o risco de produtos defeituosos chegarem ao mercado.
Em conclusão, a Máquina 3D AOI é um equipamento AOI PCB de ponta que oferece inspeção precisa e rápida de placas de circuito impresso.Nós garantimos que a máquina está equipada com a mais recente tecnologia para atender às demandas dos processos modernos de fabricação de PCBCom o seu alinhamento automático, câmara de alta resolução e software fácil de usar,A máquina de inspeção 3D AOI é indispensável para qualquer fabricante de PCB que pretenda melhorar a sua eficiência e qualidade de produção..
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | Poucas peças, peças erradas, inversa, deslocada, falsa solda, falsa solda, mais estanho, menos estanho, estanho contínuo, lápide, pernas viradas, deformadas, danificadas, várias peças, arranhões,matéria estranha |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Método de alinhamento: | Alinhamento automático |
| Software: | Interface de usuário intuitiva |
| Velocidade de inspecção: | Até 80 Cm2/s |
| Sistema operativo: | Windows 10 |
| Resolução: | 10 μm |
| Peso: | 800 kg |
| Tipo de câmara: | Câmera digital 3D |
| Dimensão: | L 1300 X W 1300 X H 1500 mm |
| Iluminação: | LED RGB |
| Fornecimento de energia: | AC 220V, 50/60Hz |
A máquina de inspecção 3D AOI foi concebida para detectar e inspeccionar a superfície dos PCB, proporcionando resultados de alta precisão e precisão.O que a distingue dos outros fabricantes de equipamentos AOICom a capacidade de inspecção de até 80 cm2/s, o Mento-01 pode concluir o processo de inspecção em tempo útil, melhorando a eficiência geral da linha de produção.
O Mento-01 é compatível com o sistema operacional Windows 10, que fornece aos usuários uma interface fácil de usar e recursos fáceis de usar.Fornecimento de energia de 50/60 HzO Mento-01 tem uma capacidade de abastecimento de 1000/mês, garantindo que a procura do produto seja sempre satisfeita.
As ocasiões e cenários de aplicação do produto para o Mento-01 incluem fabricação eletrônica, montagem de PCB e controle de qualidade.A máquina de inspecção 3D AOI é uma ferramenta essencial para os fabricantes de electrónica para detectar defeitos e garantir a qualidade dos seus produtos.O Mento-01 também é adequado para a montagem de PCB, pois pode inspecionar a superfície do PCB de forma rápida e precisa e identificar quaisquer defeitos.A máquina também pode ser utilizada no controlo de qualidade para garantir que o produto cumpre as normas exigidas antes de ser lançado no mercado.
No geral, a Mento-01 é uma máquina de inspeção 3D AOI confiável e eficiente que fornece resultados precisos e melhora a eficiência da produção.Mento-01 é um must-have para fabricantes de eletrônicos e empresas de montagem de PCBA máquina é fácil de usar e fornece uma interface fácil de usar, tornando-a adequada tanto para utilizadores experientes como para iniciantes.
Nosso produto de máquina 3D AOI vem com suporte técnico e serviços abrangentes para garantir desempenho e eficiência ótimos.,Além disso, o nosso produto vem com garantia e oferecemos serviços de reparação e substituição conforme necessário.O nosso suporte técnico e serviços são projetados para minimizar o tempo de inatividade e maximizar a produtividade para os nossos clientes.
Embalagem do produto:
A Máquina 3D AOI será embalada numa caixa de papelão robusta com um amplíssimo acondicionamento para evitar danos durante o transporte.A máquina será colocada com segurança no centro da caixa e cercada por inserções de espuma para garantir que não se mova durante o transporte.
Transporte marítimo:
A máquina 3D AOI será enviada através de um serviço de correio respeitável, como DHL ou FedEx.Os prazos de envio variam consoante o país de destino.
Qual é a marca desta máquina 3D AOI?
Mento
Qual é o número de modelo desta máquina 3D AOI?
Mento-01
Onde é que esta máquina 3D AOI é fabricada?
China Dongguan
Que certificações tem esta máquina 3D AOI?
ISO 9001 / ISO 14001
Qual é a quantidade mínima de encomenda para esta máquina 3D AOI?
1
O preço é negociável para esta máquina 3D AOI?
Sim, o preço é negociável.
Qual é o prazo de entrega desta máquina AOI 3D?
1 semana
Quais são os termos de pagamento para esta máquina 3D AOI?
Pagamento online
Qual é a capacidade de abastecimento desta máquina AOI 3D?
1000/mês
