Descrição do produto:

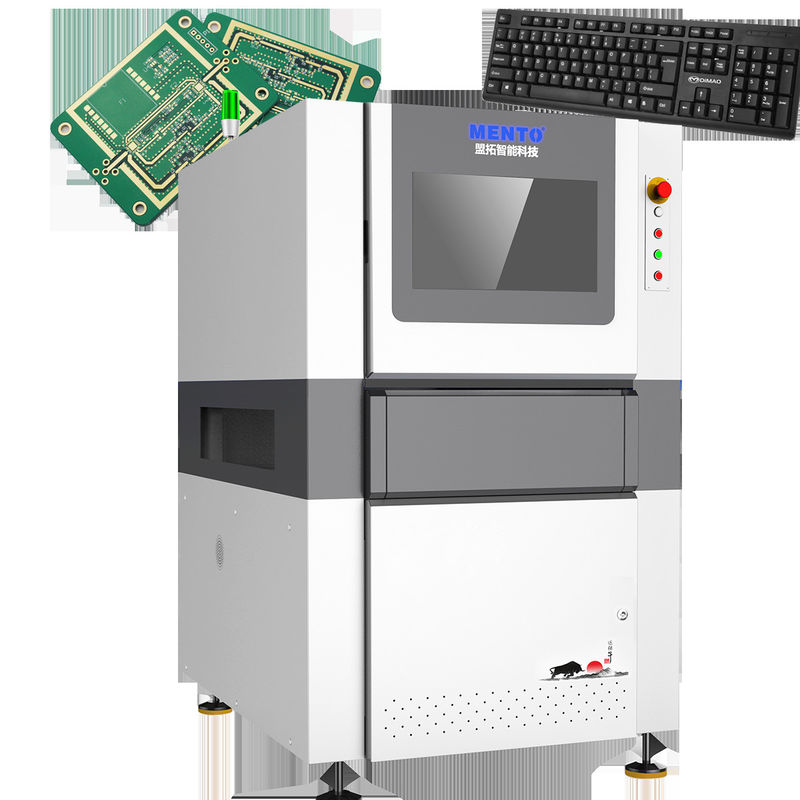

A máquina AOI PCB é executada no sistema operacional, proporcionando uma interface familiar e fácil de usar, fácil de navegar e operar.Ele também possui uma interface Ethernet para fácil conectividade e comunicação, permitindo uma integração perfeita em qualquer ambiente de fabrico ou fluxo de trabalho.
A máquina AOI PCB é alimentada por uma fonte de alimentação AC 220V, 50Hz, garantindo um desempenho estável e consistente.tornando-o perfeitamente adequado para qualquer instalação de produção ou laboratório.
Com as suas capacidades de alta resolução, a Máquina AOI PCB pode detectar mesmo os menores defeitos e erros no PCB, com uma resolução de 10μm.,e quaisquer problemas podem ser rapidamente identificados e resolvidos.
| Inspecção 3D da pasta de solda |
| Modelo do dispositivo | K3205 |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) |
| Resolução | 10μm e 15um (facultativo) |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) |
| Valor máximo de compensação de dobra de chapa | ± 3 mm |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) |
| Altura máxima de detecção | 500 μm |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) |
| Equipamento de condução | Servomotor + Guia do parafuso |
| Velocidade de movimento | 800 mm/s |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm |
| Tamanho máximo mensurável do produto | 400 mmx500 mm |
| Espessura do PCB | 0.5~6 mm |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda |
| Altura orbital | 900 ± 20 mm |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistema operativo | Ubuntu |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg |
| Fonte de alimentação | AC220V/50~60Hz/2000W |
| Pressão do ar | 0.5Mpa |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ |
| Ferramentas de gestão estatística | Histograma, X-bar & R - gráfico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanais/mensuais, SPC em tempo real e Multiple Display |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão |
Características:
- Nome do produto: Máquina AOI para PCB
- Resolução: 10 μm
- Velocidade de inspecção: 1000 mm/s
- Método de inspecção: inspecção 3D
- Modelo: XYZ-1000
- Interface: Ethernet
Parâmetros técnicos:
| Modelo | XYZ-1000 |
| Velocidade de inspecção | 1000 mm/s |
| Espessura do PCB | 0.2 mm - 6 mm |
| Método de inspecção | Inspecção 3D |
| Tamanho do PCB | Max. 500 mm X 500 mm |
| Interface | Ethernet |
| | |
| Precisão da inspecção | ± 5 μm |
| Fonte de luz | LED |
Aplicações:
A máquina AOI é uma ferramenta essencial para a indústria de fabrico de PCB.É um sistema automatizado de inspecção óptica que verifica os defeitos das placas de circuito impresso e garante que elas cumprem os padrões da indústriaA máquina possui um método de inspecção 3D que permite a detecção precisa e precisa de quaisquer anomalias no PCB.que assegura que os PCB são da mais alta qualidade.
A máquina Mento AOI PCB é adequada para várias ocasiões e cenários de aplicação.e instituições de investigação e desenvolvimentoA máquina pode lidar com PCBs com uma espessura que varia de 0,2 mm a 6 mm, tornando-a versátil e adequada para diferentes tipos de PCBs.
O modelo XYZ-1000 da máquina Mento AOI PCB possui uma interface Ethernet, que permite uma fácil conectividade e integração com outros sistemas.Esta característica facilita a incorporação da máquina AOI nas linhas de produção e fluxos de trabalho existentes.
Em conclusão, a máquina Mento AOI PCB é um sistema de inspecção de PCB confiável e eficiente, adequado para várias ocasiões e cenários de aplicação.manipulação versátil da espessura do PCB, e a interface Ethernet tornam-na um activo valioso para as empresas fabricantes de PCB, fabricantes de produtos eletrónicos e instituições de investigação e desenvolvimento.
Apoio e Serviços:
Nosso produto AOI PCB Machine vem com suporte técnico e serviços abrangentes, incluindo:
- Assistência à instalação e à instalação
- Formação em funcionamento e manutenção de máquinas
- Suporte remoto para problemas de software e hardware
- Serviços de manutenção e reparação no local
- Atualizações e melhorias regulares do software
- Soluções personalizadas para atender às necessidades específicas dos clientes
A Comissão concluiu que a Comissão não pode ter dúvidas de que a Comissão não está em condições de aplicar o artigo 10.o, n.o 1, do Regulamento (CE) n.o 1225/2009 do Parlamento Europeu e do Conselho.
Embalagem e transporte:
Embalagem do produto:
- A máquina de PCB AOI é embalada em uma caixa de madeira para garantir o transporte e a entrega seguros.
- Todos os acessórios e ferramentas necessárias estão incluídos no pacote.
- As dimensões da embalagem são de 120 cm x 80 cm x 150 cm e o peso é de 300 kg.
Transporte marítimo:
- A máquina de PCB AOI é enviada por via aérea ou marítima, consoante a preferência e localização do cliente.
- As taxas de envio e o tempo de entrega podem variar consoante o destino.
- Os clientes receberão um número de rastreamento para monitorizar o estado da sua remessa.
Perguntas frequentes:
P: Qual é a marca da máquina AOI PCB?
R: A marca da máquina AOI para PCB é Mento.
P: Onde é fabricada a máquina AOI PCB?
R: A máquina AOI PCB é fabricada na China, em Dongguan.
Q: Que certificações tem a máquina AOI PCB?
R: A máquina AOI para PCB é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina AOI PCB?
R: A quantidade mínima de encomenda para a máquina AOI PCB é 1.
Q: Qual é o prazo de entrega da máquina AOI PCB?
R: O prazo de entrega da máquina AOI para PCB é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina AOI PCB?
A: Os termos de pagamento para a máquina AOI PCB estão em linha.
P: Qual é a capacidade de abastecimento da máquina AOI PCB?
R: A capacidade de abastecimento da máquina AOI para PCB é de 1000/mês.
P: O preço da máquina AOI PCB é negociável?
R: Sim, o preço da máquina AOI PCB é negociável.
