1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)
Descrição do produto:
Uma das principais características da máquina de inspeção 3D AOI é o seu método de alinhamento automático, que garante que as placas estejam alinhadas com precisão para inspeção.Isto elimina a necessidade de alinhamento manual, poupando tempo e recursos aos fabricantes.
A câmara digital 3D utilizada na máquina fornece imagens de alta resolução que permitem a detecção até dos menores defeitos nos PCB.Este tipo de câmera é superior às câmeras 2D tradicionais usadas em outras máquinas de inspeção, pois proporciona imagens com maior profundidade e clareza.
O software utilizado na máquina AOI 3D tem uma interface de utilizador intuitiva, facilitando o uso e navegação dos operadores.permitir que os fabricantes identifiquem e resolvam rapidamente quaisquer problemas com os seus PCBA máquina é também compatível com o sistema operativo, facilitando a integração nos processos de fabrico existentes.
A máquina de inspecção 3D AOI é uma solução fiável e eficiente para os fabricantes que procuram melhorar o seu processo de inspecção de PCB.e software intuitivo fornecem dados de inspecção precisos e detalhados, permitindo aos fabricantes identificar e resolver os defeitos de forma rápida e eficiente.
| Modelo do dispositivo | K3205 |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) |
| Resolução | 10μm e 15um (facultativo) |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) |
| Valor máximo de compensação de dobra de chapa | ± 3 mm |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) |
| Altura máxima de detecção | 500 μm |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) |
| Equipamento de condução | Servomotor + Guia do parafuso |
| Velocidade de movimento | 800 mm/s |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm |
| Tamanho máximo mensurável do produto | 400 mmx500 mm |
| Espessura do PCB | 0.5~6 mm |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda |
| Altura orbital | 900 ± 20 mm |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistema operativo | Ubuntu |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg |
| Fonte de alimentação | AC220V/50~60Hz/2000W |
| Pressão do ar | 0.5Mpa |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ |
| Ferramentas de gestão estatística | Histograma, X-bar & R - gráfico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanais/mensuais, SPC em tempo real e Multiple Display |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão |
Características:
- Nome do produto: Máquina AOI 3D
- Software: Interface intuitiva do utilizador
- Área de inspecção: até 510 x 510 mm
- Método de inspecção: inspecção 3D
- Tipo de câmara: câmara digital 3D
Esta máquina de inspeção 3D AOI é a solução perfeita para equipamentos de PCB AOI.Os nossos fabricantes de equipamentos aoi projetaram um produto com uma interface de utilizador intuitiva que simplifica o processo de inspecção 3DCom uma área de inspecção de até 510 x 510 mm e uma câmara digital 3D, esta máquina fornece resultados de inspecção precisos e eficientes.
Parâmetros técnicos:
| Método de alinhamento: | Alinhamento automático |
| Resolução: | 10 μm |
| Tipo de câmara: | Câmera digital 3D |
| Dimensão: | L 1300 X W 1300 X H 1500 mm |
| Método de inspecção: | Inspecção 3D |
| Peso: | 800 kg |
| Área de inspecção: | Até 510 x 510 mm |
| Espessura do PCB: | 0.5 - 5 mm |
| Tipos de inspecção: | Liga de solda, componente, defeito |
Aplicações:

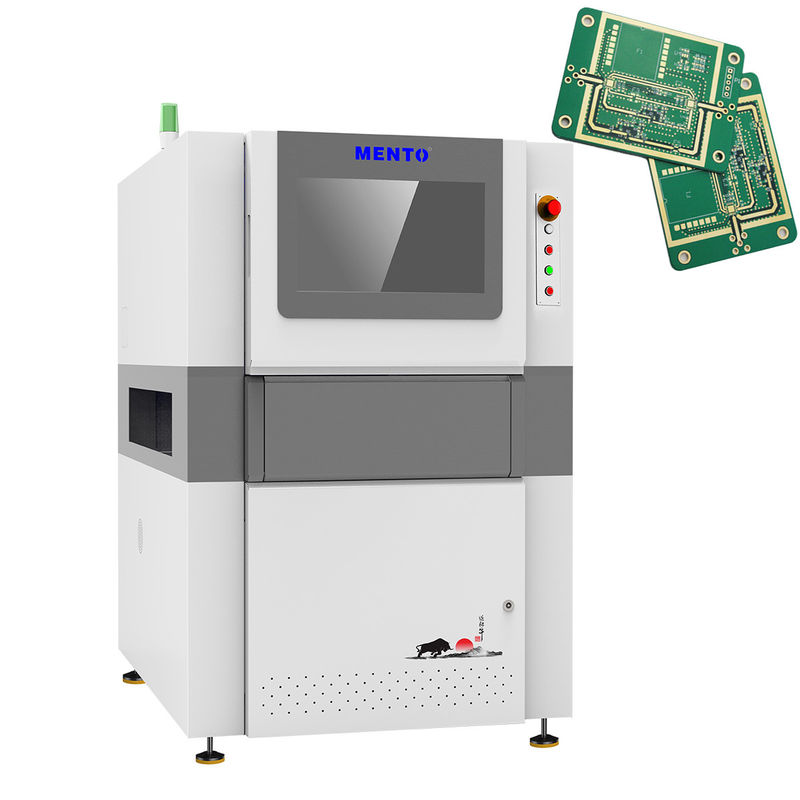

A Máquina AOI 3D Mento-01 é uma tecnologia avançada utilizada na indústria eletrônica para inspeção de PCB.AeronáuticaA máquina é fabricada em Dongguan, China e é certificada com ISO9001/ISO14001 para seus padrões de qualidade.
A máquina Mento-01 3D AOI é projetada para inspeção precisa e eficiente de PCB AOI. A máquina usa câmeras de alta resolução e iluminação LED RGB para detectar defeitos como falta, deslocamento,e componentes desalinhadosA tecnologia de inspecção 3D permite a detecção das mais pequenas variações na forma e na posição dos componentes.assegurar um elevado nível de precisão no processo de inspecção.
A máquina Mento-01 3D AOI é adequada para uma ampla gama de cenários de inspeção de PCB, incluindo inspeção pré-refluxo e pós-refluxo e inspeção pós-soldagem por onda.A máquina também é capaz de inspecionar PCBs com uma faixa de espessura de 0É um sistema de inspecção de PCB ideal para os fabricantes que exigem alta precisão e eficiência no seu processo de produção.
A Máquina AOI 3D Mento-01 tem uma resolução de 10 μm e uma dimensão de L 1300 X W 1300 X H 1500 mm. Tem um peso de 800 kg,tornando-se uma máquina robusta e durável que pode suportar uso pesadoA máquina tem uma capacidade de fornecimento de 1000/mês e pode ser entregue dentro de 1 semana a partir do momento da encomenda. A quantidade mínima de encomenda é 1, e o preço é negociável.
A Máquina AOI 3D Mento-01 está equipada com um software fácil de usar que permite uma fácil programação e personalização dos parâmetros de inspeção.A máquina pode ser facilmente integrada em linhas de produção existentes e pode trabalhar com vários tamanhos e formas de PCBA máquina está também equipada com uma interface fácil de usar que permite uma fácil manutenção e solução de problemas.
Em conclusão, a Máquina Mento-01 3D AOI é um sistema de inspecção de PCB top-of-the-line que é adequado para uma ampla gama de campos de produção.e eficiência tornam-na uma escolha ideal para os fabricantes que exigem resultados de inspecção fiáveis e consistentesA máquina é um ativo valioso para qualquer linha de produção que requeira inspecção AOI PCB.
Apoio e Serviços:
A máquina AOI 3D está equipada com a mais recente tecnologia para fornecer resultados de inspeção de alta qualidade para vários tipos de componentes eletrônicos, placas de circuito impresso e conjuntos.O nosso suporte técnico e serviços de produtos incluem:
- Instalação e configuração da máquina
- Formação de operadores e técnicos
- Serviços de manutenção e calibração regulares
- Suporte técnico 24 horas por dia, 7 dias por semana para quaisquer problemas ou preocupações
- Programação personalizada e atualizações de software
- Serviços de reparação no local
Our team of experienced engineers and technicians are dedicated to ensuring that your 3D AOI machine operates at its best performance and that you receive the best technical support and services possible.
Embalagem e transporte:
Embalagem do produto:
A máquina 3D AOI será embalada numa caixa de papelão resistente com inserções de espuma para proteger a máquina durante o transporte.A máquina também será embrulhada em plástico para evitar qualquer dano por umidade ou poeiraO pacote incluirá um manual de utilização e um cabo de alimentação.
Transporte marítimo:
A máquina 3D AOI será enviada através de um serviço de correio confiável para garantir uma entrega segura e atempada.Os clientes receberão um número de rastreamento para monitorar o progresso do seu envio..
Perguntas frequentes:
P1: Qual é o nome da marca desta máquina 3D AOI?
R1: A marca desta máquina AOI 3D é Mento.
P2: Qual é o número de modelo desta máquina?
A2: O número do modelo desta máquina é Mento-01.
P3: Onde é fabricada esta máquina?
A3: Esta máquina é fabricada na China, em Dongguan.
P4: Esta máquina tem alguma certificação?
R4: Sim, esta máquina é certificada com ISO9001/ISO14001.
Q5: Qual é a quantidade mínima de encomenda para esta máquina?
R5: A quantidade mínima de encomenda para esta máquina é 1.
P6: O preço é negociável para esta máquina?
R6: Sim, o preço desta máquina é negociável.
Q7: Qual é o prazo de entrega desta máquina?
R7: O prazo de entrega desta máquina é de 1 semana.
P8: Quais são os termos de pagamento para esta máquina?
A8: Os termos de pagamento para esta máquina estão em linha.
P9: Qual é a capacidade de abastecimento desta máquina?
R9: A capacidade de abastecimento desta máquina é de 1000/mês.
