Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Resolução: |
10 μm |
Método de inspecção: |
Inspecção 3D |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Espessura do PCB: |
0.5 - 5 mm |
Software: |
Interface de usuário intuitiva |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Área da inspeção: |
Até 510 x 510 mm |
Velocidade de inspecção: |
Até 80 Cm2/s |
Resolução: |
10 μm |
Método de inspecção: |
Inspecção 3D |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Espessura do PCB: |
0.5 - 5 mm |
Software: |
Interface de usuário intuitiva |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Área da inspeção: |
Até 510 x 510 mm |
Velocidade de inspecção: |
Até 80 Cm2/s |

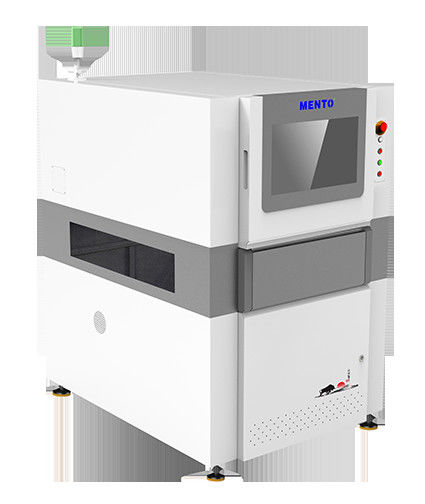

A máquina 3D AOI é projetada com um peso de 800 kg, tornando-se uma máquina robusta e durável.fornecer uma interface fácil de usar para o operadorA máquina é concebida para inspeccionar PCBs com uma espessura de 0,5 a 5 mm.
A máquina 3D AOI utiliza um método de inspeção 3D que fornece um alto nível de precisão na detecção de defeitos em PCBs.Incluindo os com desenhos complexos e tecnologia de montagem na superfícieA máquina escaneia toda a superfície do PCB, detectando quaisquer defeitos, incluindo componentes ausentes, componentes deslocados e defeitos da solda.
A Máquina 3D AOI é uma solução ideal para a inspeção de PCB aoi em qualquer empresa de fabricação.Reduzir a necessidade de inspecção manual e aumentar a eficiência da produçãoCom o seu elevado nível de precisão, esta máquina garante que os PCBs sejam fabricados com os mais elevados padrões de qualidade.
A Máquina 3D AOI é um investimento que vai pagar a longo prazo.Não só aumenta a eficiência da produção, mas também reduz os custos de produção, identificando defeitos no início do processo de fabricaçãoEsta máquina fornece uma solução rentável para a inspecção de PCBs, reduzindo a necessidade de inspecções manuais caras e reduzindo o risco de recall de produtos.
Em conclusão, a máquina 3D AOI é uma máquina inovadora projetada para fornecer inspeção precisa e confiável de PCB AOI.Esta máquina é a solução ideal para qualquer empresa de fabricação que queira aumentar a eficiência da produção e reduzir os custos de produçãoO investimento na máquina 3D AOI é uma decisão sábia, uma vez que proporcionará um elevado retorno do investimento a longo prazo.
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Peso | 800 kg |
| Fornecimento de energia | AC 220V, 50/60Hz |
| Espessura do PCB | 0.5 - 5 mm |
| Dimensão | L 1300 X W 1300 X H 1500 mm |
| Resolução | 10 μm |
| Área de inspecção | Até 510 x 510 mm |
| Método de inspecção | Inspecção 3D |
| Iluminação | LED RGB |
| Tipo de câmara | Câmera digital 3D |
| Software | Interface de usuário intuitiva |
Projetado para ser fácil de usar, o Mento-01 possui um software de interface de usuário intuitivo que permite uma operação fácil.fornecer resultados precisos e fiáveis para garantir que os PCB não apresentem defeitos e falhas.
O Mento-01 é o equipamento AOI PCB ideal para uma ampla gama de indústrias, incluindo eletrônica, automotiva, aeroespacial e médica.A sua tecnologia avançada e alta precisão tornam-na a solução perfeita para a inspecção de PCBs complexos e detalhados utilizados nestas indústriasAlém disso, o peso da máquina de 800 kg garante estabilidade e durabilidade mesmo quando confrontado com uso pesado.
Quer esteja a fabricar pequenas ou grandes quantidades de PCB, o Mento-01 é a solução perfeita para as suas necessidades de inspecção de PCB.Estamos confiantes de que podemos atender às suas demandasA quantidade mínima de encomenda é apenas 1, e os nossos preços são negociáveis, garantindo que os nossos clientes obtenham o melhor valor pelo seu dinheiro.
Tenha a certeza de que está a investir num produto de alta qualidade que cumpre as certificações ISO9001 e ISO14001.facilitando a compra do Mento-01.
Em resumo, o Mento-01 é um sistema de inspecção de PCB perfeito para uma ampla gama de indústrias.e método de inspecção 3D torná-lo uma solução confiável e eficiente para as suas necessidades de inspecção PCBInvestir no Mento-01 hoje e experimentar os benefícios de ter um sistema de inspecção de PCB de alta qualidade à sua disposição.
O produto 3D AOI Machine vem com suporte técnico e serviços abrangentes para garantir um desempenho ideal e satisfação do cliente.A nossa equipa de técnicos e engenheiros experientes está disponível para fornecer o seguinte::
1Instalação e Treinamento: Oferecemos serviços de instalação e treinamento no local para garantir a configuração e operação adequadas da máquina 3D AOI.
2Manutenção e Reparação: A nossa equipa presta serviços de manutenção regulares para manter a máquina a funcionar sem problemas e de forma eficiente.Também oferecemos serviços de reparação para resolver qualquer mau funcionamento ou problemas que possam surgir.
3. Atualizações e atualizações de software: fornecemos atualizações e atualizações regulares de software para garantir que nossos clientes tenham acesso aos recursos e funcionalidades mais recentes.
4Apoio Técnico: A nossa equipa está disponível 24 horas por dia, 7 dias por semana, para fornecer apoio técnico e assistência para quaisquer perguntas ou problemas que possam surgir.
5Calibração e teste: Oferecemos serviços de calibração e teste para garantir que a máquina esteja a funcionar com precisão e fiabilidade.
Embalagem do produto:
Transporte marítimo:
R: O preço da máquina AOI 3D é negociável.
7Q: Qual é o tempo de entrega para a máquina 3D AOI?
R: O prazo de entrega da máquina AOI 3D é de 1 semana.
8Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a máquina AOI 3D estão online.
9Q: Qual é a capacidade de fornecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina AOI 3D é de 1000/mês.
