1. Desempenho de alto custo
2. Câmera de cores industrial de exposição global de 5 milhões.
3A primeira empresa na China a utilizar lentes telecêntricas de grande diâmetro (podem ser direccionadas para produtos)
4Sistema óptico desenvolvido de forma independente (consistência da fonte luminosa)

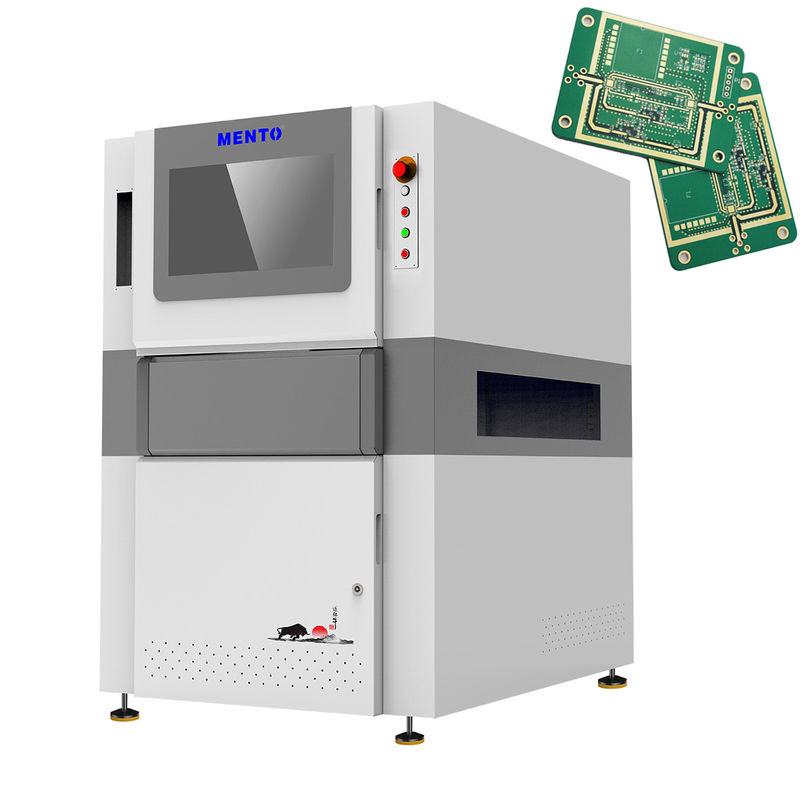

Descrição do produto:
A máquina AOI 3D é integrada com iluminação LED RGB que garante uma iluminação superior durante a inspeção.que permitam à máquina inspecionar a placa de PCB com facilidade.
A máquina está também equipada com um software de interface de utilizador intuitivo que torna a operação do sistema fácil e direta.Você pode facilmente configurar as configurações de inspeção, configurar programas de inspecção e visualizar os resultados da inspecção numa interface fácil de usar.
Obtenha a melhor máquina 3D AOI para suas necessidades de inspeção e aproveite os benefícios da tecnologia de inspeção de primeira linha.
| Modelo do dispositivo | K3412 |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) |
| Resolução | 10μm e 15um (facultativo) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) |
| Valor máximo de compensação de dobra de chapa | ± 3 mm |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) |
| Altura máxima de detecção | 20 mm/40 mm |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) |
| Equipamento de condução | Servomotor + Guia do parafuso |
| Velocidade de movimento | 800 mm/s |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm |
| Tamanho máximo mensurável do produto | 400 mmx500 mm |
| Espessura do PCB | 0.5~6 mm |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda |
| Altura orbital | 900 ± 20 mm |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED |
| Sistema operativo | Ubuntu |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg |
| Fonte de alimentação | AC220V/50~60Hz/2000W |
| Pressão do ar | 0.5Mpa |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão |
Características:
- Nome do produto: Máquina AOI 3D
- Método de inspecção: inspecção 3D
- Dimensões: L 1300 X W 1300 X H 1500 mm
- Método de alinhamento: alinhamento automático
- Software: Interface intuitiva do utilizador
Parâmetros técnicos:
Mento-01 é uma máquina 3D AOI de última geração fabricada pelos principais fabricantes de equipamentos AOI na China Dongguan.Com a sua tecnologia de ponta e o seu software de interface intuitiva, tornou-se a escolha preferida dos fabricantes em todo o mundo.
A máquina AOI 3D Mento-01 é ideal para várias aplicações, incluindo, mas não limitado a:
- Indústria automóvel:Esta máquina é perfeita para inspecionar PCBs usados em carros, caminhões e outros veículos.
- Eletrónica de consumo:A máquina é adequada para inspecionar PCBs usados em smartphones, tablets, laptops e outros dispositivos eletrônicos.
- Dispositivos médicos:O Mento-01 é perfeito para inspecionar PCBs usados em dispositivos médicos como marcapasos, desfibriladores e equipamentos de imagem.
- Aeronáutica:A máquina é adequada para a inspecção de PCBs utilizados nas indústrias da aviação e aeroespacial.
- Automatização industrial:O Mento-01 pode inspecionar PCBs usados em sistemas de automação industrial, incluindo robótica e sistemas de controle.
Além disso, o Mento-01 é perfeito para uma ampla gama de cenários como:
- Protótipos:A máquina pode ser utilizada para inspecionar protótipos de PCB de forma rápida e precisa.
- Produção:É ideal para inspecionar PCBs durante o processo de produção, garantindo que todos os produtos cumpram os padrões exigidos.
- Controle de qualidade:O Mento-01 é perfeito para verificar a qualidade dos PCBs antes de serem enviados aos clientes.
A máquina AOI 3D Mento-01 vem com iluminação LED RGB e pode inspecionar PCBs com uma espessura de 0,5-5 mm. Tem uma dimensão de L 1300 x W 1300 x H 1500 mm e opera com sistema operacional.A máquina é certificada com ISO9001/ISO14001 e tem uma quantidade mínima de encomenda de 1O preço é negociável, e o tempo de entrega é de uma semana. Os termos de pagamento são online, e a capacidade de fornecimento é de 1000/mês.
Apoio e Serviços:
A Máquina de Inspeção Óptica Automatizada 3D (AOI) é uma solução de ponta para inspeção de PCB.
- Assistência à instalação e à instalação
- Formação e apoio aos operadores e técnicos de máquinas
- Serviços de manutenção e calibração regulares para garantir um desempenho óptimo
- Diagnóstico e solução de problemas remotos
- Acesso às atualizações e melhorias de software
- Contratos de serviços personalizados para atender às necessidades específicas da sua empresa
A nossa equipa de especialistas dedica-se a fornecer apoio e serviços de primeira linha para garantir que a sua Máquina 3D AOI funcione da melhor forma e que obtenha o máximo do seu investimento.
Embalagem e transporte:
Embalagem do produto:
A máquina 3D AOI será embalada numa caixa de papelão robusta com inserções de espuma para proteger a máquina durante o transporte.e instruções de manuseio.
Transporte marítimo:
A máquina 3D AOI será enviada através de um serviço de correio respeitável, como FedEx ou DHL. O custo de envio será calculado com base no destino e peso do pacote.O cliente será notificado do número de rastreamento e da data de entrega prevista assim que o pacote for enviado.
Perguntas frequentes:
R: A marca da máquina AOI 3D é Mento.
P: Qual é o número de modelo da máquina 3D AOI?
R: O número de modelo da máquina AOI 3D é Mento-01.
P: Onde é feita a Máquina AOI 3D?
A: A máquina 3D AOI é fabricada na China, em Dongguan.
P: Que certificações tem a máquina 3D AOI?
R: A máquina 3D AOI possui certificações ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
R: A quantidade mínima de encomenda para a Máquina AOI 3D é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço da máquina 3D AOI é negociável.
P: Qual é o prazo de entrega da máquina 3D AOI?
R: O prazo de entrega para a Máquina 3D AOI é de 3 semanas.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a Máquina 3D AOI estão em linha.
P: Qual é a capacidade de abastecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina 3D AOI é de 1000/mês.
