Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Tempo de entrega: 1 Semana
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Tipo de câmara: |
CCD de alta resolução |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Resolução: |
5um |
Programação: |
Facil de usar, arraste e solte |
Software: |
GUI intuitiva |
Peso: |
500 kg |
Velocidade de inspecção: |
Até 1000 mm/s |
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Tipo de câmara: |
CCD de alta resolução |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Resolução: |
5um |
Programação: |
Facil de usar, arraste e solte |
Software: |
GUI intuitiva |
Peso: |
500 kg |
Velocidade de inspecção: |
Até 1000 mm/s |
| 3DInspecção da pasta de solda | ||
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
A nossa máquina de inspecção óptica automatizada oferece métodos de inspecção óptica de última geração para garantir que os seus produtos cumpram os mais elevados padrões de qualidade.Com a sua programação Drag And Drop fácil de usarA máquina é baseada no Windows e vem com opções de conectividade Ethernet e USB.A câmara CCD de alta resolução garante inspecções precisas e detalhadasContacte-nos hoje para saber mais sobre o preço da máquina de inspecção óptica automatizada e como ela pode beneficiar o seu processo de produção.
| Resolução | 5um |
| Velocidade de inspecção | Até 1000 mm/s |
| Programação | Facil de usar, arraste e solte |
| Tipo de iluminação | LED |
| Conectividade | Ethernet, USB |
| Tipo de câmara | CCD de alta resolução |
| Fornecimento de energia | AC 100-240V, 50/60Hz |
| Sistema de Operação | Janela |
| Software | GUI intuitiva |
| Tipo de inspecção | 2D e 3D |

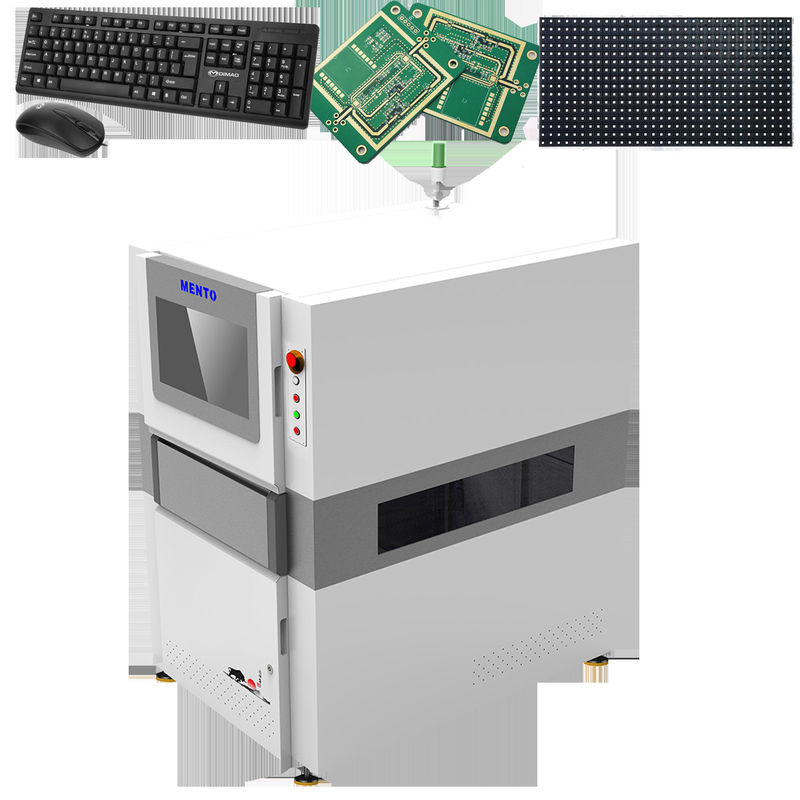

A máquina de inspecção óptica automatizada Mento é perfeita para máquinas de inspecção de PCB e equipamentos de inspecção SMT.É projetado para inspecionar rapidamente e com precisão placas de circuito impresso para defeitos e errosEsta máquina é adequada para uso em uma variedade de indústrias, incluindo fabricação de eletrônicos, automóveis, aeroespacial e fabricação de dispositivos médicos.
A máquina de inspeção óptica automatizada Mento utiliza métodos avançados de inspeção óptica, incluindo inspeção 2D e 3D, para detectar defeitos e erros em placas de circuito impresso.Tem uma alta resolução de 5um.A máquina está equipada com iluminação LED, que proporciona uma iluminação óptima para a inspecção.
A Máquina de Inspecção Óptica Automática Mento é fácil de programar através do recurso arrastar e soltar.Redução do risco de erros e melhoria da eficiênciaA máquina é alimentada por corrente alternada de 100-240 V, 50/60 Hz, tornando-a adequada para utilização em uma variedade de locais.
A Máquina de Inspeção Óptica Automatizada Mento é ideal para uso em uma variedade de situações, incluindo inspeção de PCB de alto volume, inspeção de PCB de baixo volume e prototipagem.É também adequado para utilização em projectos de investigação e desenvolvimento, bem como em aplicações de controlo de qualidade e ensaios.
A máquina de inspecção óptica automatizada AOI está equipada com iluminação LED e funciona com uma fonte de alimentação AC de 100-240 V, 50/60 Hz.Ele é executado no sistema operacional Windows e pode inspecionar a velocidades de até 1000mm / sA máquina pesa 500 kg e utiliza métodos de inspecção óptica para garantir a mais alta qualidade dos resultados da inspecção.
O produto Automated Optical Inspection Machine é concebido para fornecer inspecção de alta qualidade de placas de circuito impresso (PCB).Nossa equipe de suporte técnico e serviços é dedicada a garantir que nossos clientes recebam a melhor assistência possível ao usar nosso produto.
Oferecemos uma gama de serviços de suporte técnico, incluindo assistência remota, suporte no local e programas de treinamento para ajudar nossos clientes a tirar o máximo proveito de sua máquina de inspeção óptica automatizada.Nossa equipe de especialistas é altamente qualificada em solucionar problemas e resolver quaisquer problemas que possam surgir com o produto.
Para além do apoio técnico, também prestamos uma gama completa de serviços, tais como instalação, manutenção e reparação.O nosso objectivo é garantir que os nossos clientes tenham acesso ao apoio e aos serviços da mais alta qualidade, para que possam concentrar-se nas suas operações de negócios principais.
Se tiver algum problema com a sua Máquina de Inspecção Óptica Automática, não hesite em contactar a nossa equipa de apoio técnico.
Embalagem do produto:
A máquina de inspecção óptica automatizada será embalada em uma caixa de madeira para garantir o transporte e a entrega seguros.A caixa será projetada para proteger a máquina de qualquer dano potencial durante o transporte.
Transporte marítimo:
Oferecemos envio mundial para a Máquina de Inspeção Óptica Automática. Os custos de envio variam dependendo do destino e do método de entrega escolhido pelo cliente.Vamos fornecer um número de rastreamento uma vez que a máquina foi enviada para permitir que os clientes a rastrear o estado de entrega de seu pedido.
P: Qual é a marca da máquina de inspecção óptica automatizada?
R: A marca da máquina de inspecção óptica automatizada é Mento.
P: Onde é feita a máquina de inspecção óptica automatizada?
R: A máquina de inspecção óptica automatizada é fabricada na China, em Dongguan.
P: A máquina de inspecção óptica automatizada tem certificações?
R: Sim, a máquina de inspecção óptica automatizada é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina de inspecção óptica automatizada?
R: A quantidade mínima de encomenda da máquina de inspecção óptica automatizada é 1.
Q: Que condições de pagamento são aceites para a máquina de inspecção óptica automatizada?
R: A máquina de inspecção óptica automatizada aceita condições de pagamento online.
P: Qual é o prazo de entrega da máquina de inspecção óptica automatizada?
R: O prazo de entrega da máquina de inspecção óptica automatizada é de 3 semanas.
P: Qual é a capacidade de abastecimento da máquina de inspecção óptica automatizada?
R: A capacidade de abastecimento da máquina de inspecção óptica automatizada é de 1000 por mês.
P: O preço da máquina de inspecção óptica automatizada é negociável?
R: Sim, o preço da máquina de inspecção óptica automatizada é negociável.
