Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Sistema operativo: |
Janela |
Resolução: |
5um |
Área da inspeção: |
Até 610 mm x 460 mm |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo da inspeção: |
2D e 3D |
Conectividade: |
Ethernet, USB |
Sistema operativo: |
Janela |
Resolução: |
5um |
Área da inspeção: |
Até 610 mm x 460 mm |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo da inspeção: |
2D e 3D |
Conectividade: |
Ethernet, USB |
| 3DInspecção da pasta de solda | ||
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
OMáquina de inspecção óptica automatizadaÉ um sistema de ponta que utiliza métodos de inspecção óptica 2D e 3D para garantir o mais alto nível de precisão e precisão.permite uma fácil operação e controloCom uma velocidade de inspecção de até 1000 mm/s, é capaz de fornecer resultados rápidos e fiáveis.
| Área de inspecção | De largura não superior a 5 mm |
| Dimensões | W1000mmxD1380mmxH1600mm |
| Velocidade de inspecção | Até 1000 mm/s |
| Fornecimento de energia | AC 100-240V, 50/60Hz |
| Peso | 500 kg |
| Tipo de câmara | CCD de alta resolução |
| Conectividade | Ethernet, USB |
| Programação | Drag and Drop fácil de usar |
| Resolução | 5um |
| Tipo de iluminação | LED |

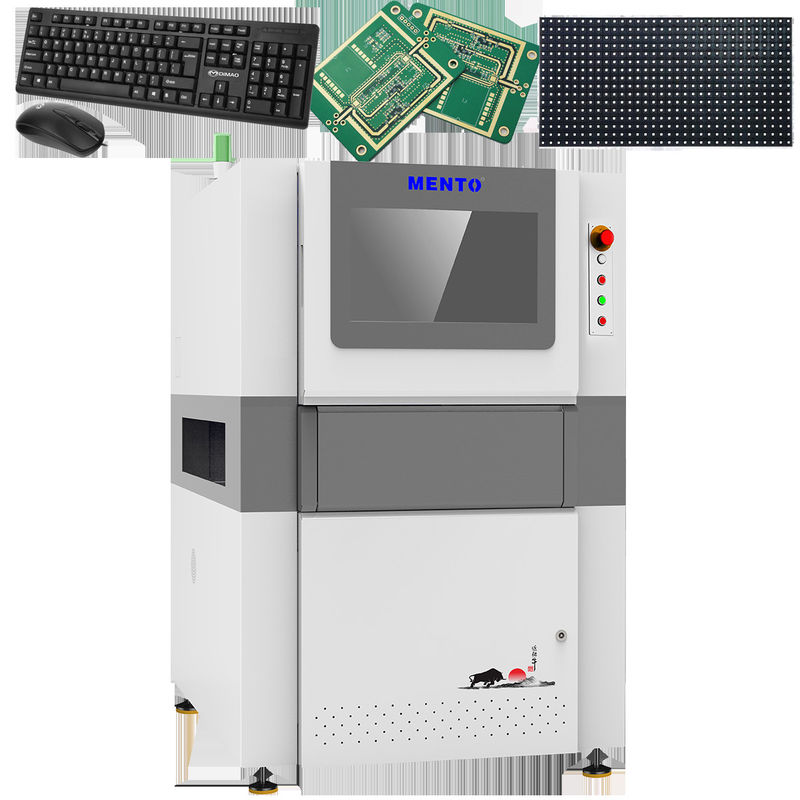

A máquina de inspeção óptica automatizada Mento 3D é usada para inspecionar a superfície de placas de circuito impresso, componentes eletrônicos e outros componentes SMT.Este produto é perfeito para uso em uma ampla gama de indústrias que exigem inspeção precisa de componentes eletrônicos, incluindo as indústrias automotiva, aeroespacial e médica.
A programação desta máquina é fácil de usar e possui uma interface de arrastar e soltar. Isso permite que os usuários programem a máquina de forma rápida e fácil para inspecionar diferentes tipos de componentes.A velocidade de inspecção desta máquina é de até 1000mm/s, tornando-a uma ferramenta altamente eficiente e eficaz para inspecção de grandes lotes de componentes.
A máquina de inspecção óptica automatizada Mento 3D tem um peso de 500 kg, o que facilita o transporte e a circulação numa instalação de produção.Esta máquina é perfeita para uso em uma variedade de ambientes., incluindo instalações de produção em pequena escala, instalações de produção em grande escala e laboratórios de investigação e desenvolvimento.
No geral, a Máquina de Inspeção Óptica Automatizada Mento 3D é uma excelente escolha para aqueles que procuram um equipamento de inspeção SMT de alta qualidade, confiável e eficiente.Se estiver interessado em comprar este produto, entre em contacto com a nossa equipa de vendas para saber mais sobre o preço da máquina de inspecção óptica automatizada e para fazer um pedido.
Atualizar para a Máquina de Inspecção Óptica Automática 3D para inspecções ainda mais precisas.
O nosso produto Máquina de Inspecção Óptica Automática foi concebido para prestar serviços de inspecção e ensaio de alta qualidade para componentes e conjuntos electrónicos.É equipado com tecnologia avançada de imagem e análise que permite a detecção precisa e confiável de defeitos, incluindo a inspecção das juntas de solda, a medição dos componentes e a inspecção das superfícies.
Para garantir um desempenho e tempo de atividade ideais, oferecemos uma gama de suporte técnico e serviços para o nosso produto Automated Optical Inspection Machine, incluindo:
A nossa equipa de técnicos experientes e pessoal de apoio está empenhada em prestar um serviço oportuno e eficiente aos nossos clientes, ajudando a minimizar o tempo de inatividade e maximizar a produtividade.Entre em contato conosco hoje para saber mais sobre o nosso produto Máquina de Inspeção Óptica Automática e o suporte técnico e serviços que oferecemos.
Embalagem do produto:
A Máquina de Inspecção Óptica Automática é cuidadosamente embalada numa caixa de papelão robusta para garantir o transporte seguro.A máquina é enrolada em espuma protetora e embalada com outros componentes necessários, tais como cabos e manuais de utilização.
Transporte marítimo:
Oferecemos envio mundial para a Máquina de Inspeção Óptica Automática. Os custos de envio podem variar dependendo do destino e método de envio selecionado.Garantimos a entrega atempada do produto aos nossos clientes e fornecemos informações de rastreamento para mantê-los atualizados sobre o status da entrega.
P: Qual é a marca desta máquina de inspecção óptica automatizada?
A: A marca da máquina é Mento.
P: Qual é o local de origem desta máquina?
R: A máquina é fabricada em Dongguan, na China.
P: Esta máquina vem com certificações?
R: Sim, a máquina é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para esta máquina?
R: A quantidade mínima de encomenda para esta máquina é 1.
P: O preço desta máquina é negociável?
R: Sim, o preço da máquina é negociável.
P: Quanto tempo levará para receber a máquina?
R: O prazo de entrega da máquina é de 3 semanas.
P: Quais são os termos de pagamento desta máquina?
R: Os termos de pagamento da máquina estão disponíveis online.
P: Qual é a capacidade de abastecimento desta máquina?
R: A capacidade de abastecimento da máquina é de 1000/mês.
