Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: k3205
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 1 Semana
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Velocidade do movimento: |
800mm/sec |
Garantia: |
três meses |
Peças mínimas: |
50*50 milímetro |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |
Ajuste da largura: |
Manual |
Espessura: |
0.5mm-6mm |
Atividades: |
Grandes |
Câmara: |
12MP, cor |
Velocidade do movimento: |
800mm/sec |
Garantia: |
três meses |
Peças mínimas: |
50*50 milímetro |
Tamanho do PCB de inspecção: |
50 mm x 50 mm - 510 mm x 460 mm |
Ajuste da largura: |
Manual |
Espessura: |
0.5mm-6mm |
Atividades: |
Grandes |
Câmara: |
12MP, cor |

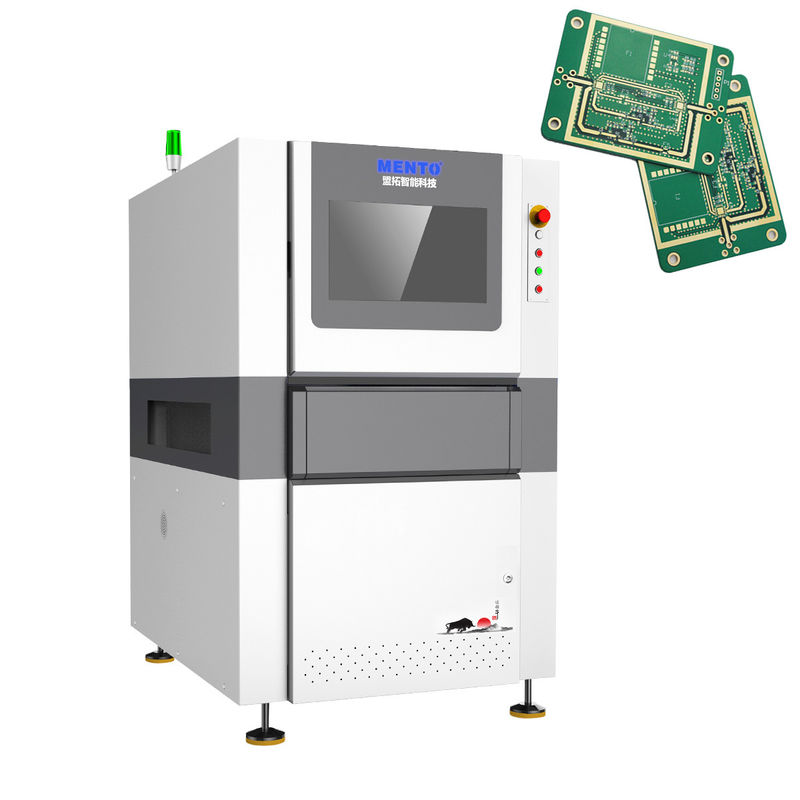

A máquina SMT AOI tem uma velocidade de movimento de 800 mm/sec, tornando-se uma das máquinas AOI mais rápidas do mercado.que o tornam adequado para uma ampla gama de aplicaçõesA máquina é capaz de inspecionar PCBs de lado único e de lado duplo, e pode detectar defeitos como componentes em falta, polaridade errada e defeitos de solda.
A máquina SMT AOI foi concebida para facilitar a operação e a manutenção, com uma interface fácil de usar que permite aos operadores configurar os parâmetros de inspecção de forma rápida e fácil.A máquina está também equipada com uma função de calibração automática, o que garante resultados de inspecção precisos sempre.
A máquina SMT AOI é uma solução confiável e durável para a automação de inspeção de PCB.que dê aos utilizadores paz de espírito e garanta que quaisquer problemas que possam surgir sejam prontamente resolvidosA máquina é construída para durar, com componentes de alta qualidade e uma construção robusta que pode suportar os rigores do uso contínuo.
Em resumo, a Máquina SMT AOI é uma solução avançada para inspeção óptica automática de PCBs.Ajudar os fabricantes a aumentar a produtividade e a reduzir os erros no processo de montagemCom sua câmera de alta velocidade, velocidade de movimento rápida e operação fácil, a máquina SMT AOI é uma ferramenta essencial para qualquer instalação de fabricação de PCB.
| Modelo do dispositivo | K3205 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
A nossa máquina SMT AOI é um sistema de inspecção óptica automática de ponta que garante o mais alto nível de qualidade para as suas necessidades de fabricação electrónica.Com uma velocidade de movimento de 800 mm/s e uma velocidade de 0.23sec/FOV, a nossa máquina é capaz de inspecionar até os componentes mais pequenos com facilidade.com garantia de três meses, você pode confiar na durabilidade e confiabilidade do nosso produto. Contacte-nos hoje para mais informações sobre a máquina SMT e preço da máquina Aoi.
| Velocidade de movimento | 800 mm/s |
| Tamanho do PCB de inspecção | 50 mm x 50 mm - 510 mm x 460 mm |
| Condição | Usados, novos |
| A câmara | Nove milhões de pixels |
| Min Partes | 50*50 mm |
| Espessura | 0.5mm-6mm |
| Nome da parte | Máquina AOI SMT |
| Atividades | Grandes |
| Características | 6.5 Mpix Alta Velocidade Câmera a Cores |
| Ajuste de largura | Manual |
A máquina SMT AOI é projetada para inspeção óptica automatizada, utilizando aprendizado de máquina para detectar defeitos em placas de circuito impresso (PCBs).Isto torna-o uma escolha ideal para fabricantes de eletrónica que precisam garantir a qualidade dos seus produtosA máquina pode inspeccionar PCBs com uma espessura de 0,5 mm-6 mm, e o ajuste de largura é manual.
A máquina SMT AOI está equipada com uma câmara a cores de 12MP, que pode capturar imagens de alta resolução de PCBs. As imagens são então analisadas usando algoritmos de aprendizado de máquina,que podem detectar defeitos como componentes em faltaA máquina também pode detectar outros defeitos, como arranhões, rachaduras e sujeira na superfície do PCB.
A máquina SMT AOI é adequada para uso em uma variedade de ocasiões e cenários, como em fábricas de eletrônicos, linhas de montagem de PCB e laboratórios de controle de qualidade.A sua capacidade de detetar defeitos de forma rápida e precisa torna-a um instrumento indispensável para garantir a qualidade dos produtos electrónicosA máquina é igualmente altamente fiável, com um grande stock disponível e uma capacidade de abastecimento de 1000/mês.
Marca: Mento
Local de origem: China Dongguan
Certificação: ISO9001/ISO14001
Quantidade mínima de encomenda: 1
Preço: NegociávelPreço da máquina AOI)
Prazo de entrega: 1 semana
Termos de pagamento: Online
Capacidade de abastecimento: 1000/mês
Ajuste de largura: manual
Garantia: Três meses
Características: 6.5 Mpix Alta Velocidade Câmera a Cores, Câmera: 12MP, Cor
Stock: grande
A máquina SMT AOI está equipada com tecnologia avançada de inspeção óptica que pode detectar defeitos como componentes ausentes, componentes errados e inversão de polaridade.O nosso suporte técnico e serviços de produtos incluem:
Estamos empenhados em fornecer suporte técnico e serviços confiáveis e eficientes para garantir o desempenho e a longevidade ideais da sua máquina SMT AOI.
Embalagem do produto:
A máquina SMT AOI será embalada numa caixa de papelão resistente com uma cobertura de espuma no interior para garantir que a máquina esteja bem protegida durante o transporte.A caixa incluirá os cabos necessários, software e manual de instruções.
Transporte marítimo:
A máquina SMT AOI será enviada através de um serviço de correio de boa reputação, como DHL ou FedEx. Os custos de envio serão calculados com base no destino e no peso do pacote.Os prazos de envio podem variar dependendo do local, mas os clientes serão fornecidos com um número de rastreamento para que possam monitorizar o progresso da sua remessa.
Qual é a marca da máquina AOI?
Marca:Mento
Onde é fabricada a máquina AOI?
Local de origem:China Dongguan
Que certificações tem a máquina AOI?
Certificação:ISO 9001 / ISO 14001
Qual é a quantidade mínima de encomenda para a máquina AOI?
Quantidade mínima de encomenda:1
Qual é o prazo de entrega da máquina AOI?
Prazo de entrega:1 semana
Quais são os termos de pagamento da máquina AOI?
Termos de pagamento:Em linha
Qual é a capacidade de abastecimento da máquina AOI?
Capacidade de abastecimento:1000/mês
O preço da máquina AOI é negociável?
Preço:Negociável
