Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Sistema operativo: |
Windows 10 |
Método de inspecção: |
Inspecção 3D |
Espessura do PCB: |
0.5 - 5 mm |
Software: |
Interface de usuário intuitiva |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
1100kg |
Área da inspeção: |
Até 510 x 510 mm |
Sistema operativo: |
Windows 10 |
Método de inspecção: |
Inspecção 3D |
Espessura do PCB: |
0.5 - 5 mm |
Software: |
Interface de usuário intuitiva |
Dimensão: |
L 1300 X W 1300 X H 1500 mm |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
1100kg |
Área da inspeção: |
Até 510 x 510 mm |

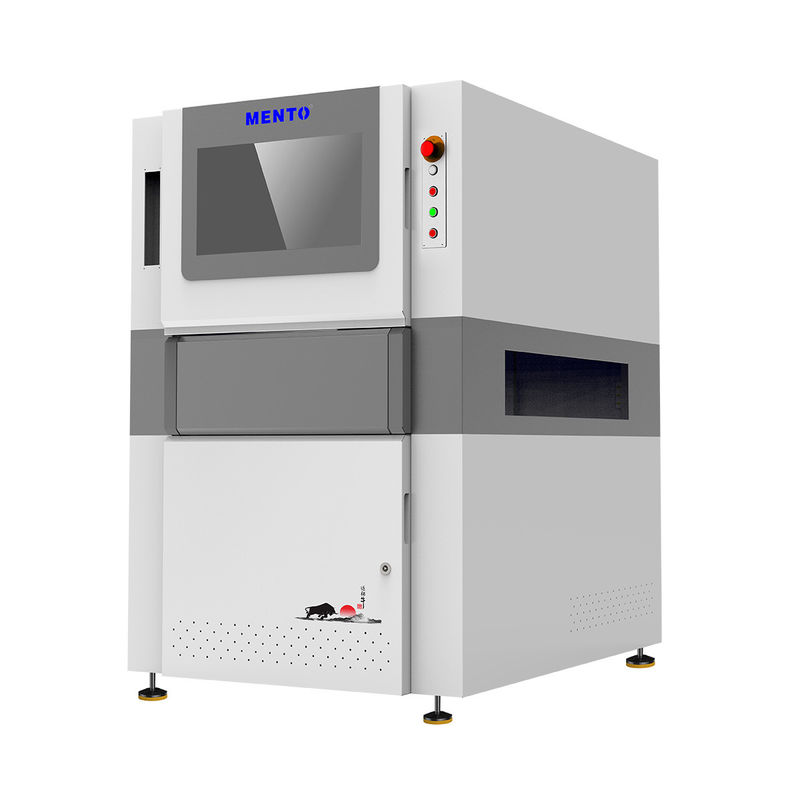

A nossa máquina de inspecção 3D AOI vem com iluminação LED RGB que fornece uma iluminação excelente para a inspecção de PCBs.O sistema de iluminação é concebido para fornecer uma iluminação adequada para a inspeção mesmo dos componentes mais pequenos.
A máquina de inspeção 3D AOI está equipada com o sistema operativo Windows 10, o que facilita a sua utilização e operação.A interface do sistema operacional, fácil de usar, garante que a máquina possa ser facilmente configurada e operada sem qualquer dificuldade.
A área de inspeção da nossa máquina de inspeção 3D AOI é de até 510 x 510 mm, o que a torna adequada para inspecionar uma ampla gama de tamanhos de PCB.A máquina é projetada para fornecer alta precisão e inspeção de precisão para PCB, assegurando a detecção de todos os defeitos.
A nossa máquina de inspecção 3D AOI usa o Método de Inspecção 3D, que é o método de inspecção mais avançado da indústria.Incluindo os que são difíceis de inspeccionar utilizando métodos de inspecção 2D.
A máquina de inspecção 3D AOI tem uma dimensão de L 1300 x W 1300 x H 1500 mm. Este projeto compacto permite que a máquina se encaixe na maioria das linhas de produção sem ocupar muito espaço.
A nossa Máquina de Inspecção 3D AOI é perfeita para uma variedade de indústrias, incluindo automotiva, aeroespacial, médica e electrónica de consumo.pode ter a certeza de resultados de inspecção de alta qualidade que satisfaçam os seus padrões de produção.
Então, se você está na indústria de fabricação eletrônica ou qualquer outra indústria que requer inspeção precisa e precisa de PCBs e componentes eletrônicos,A nossa máquina de inspecção 3D AOI é a solução perfeita para si.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
O Mento-01 foi concebido para uma variedade de cenários de inspecção, incluindo a inspecção de PCB aoi.Fabricação mecânicaO Mento-01 tem uma alta velocidade de inspecção, até 80 cm2/s, tornando-se uma solução de inspecção eficiente e fiável.
O Mento-01 utiliza iluminação LED RGB e tecnologia de câmera digital 3D para realizar inspeção 3D. Este método permite a detecção de defeitos mais complexos e sutis,que podem ser facilmente perdidos pelos métodos tradicionais de inspecção 2D.
O Mento-01 é adequado para uma ampla gama de ocasiões e cenários de aplicação, incluindo, entre outros:
O Mento-01 é a escolha ideal para quem procura uma máquina AOI 3D confiável e eficiente.O Mento-01 é capaz de detectar até os defeitos mais sutis..
A Mento-01 é uma máquina AOI 3D capaz de fornecer um sistema de inspeção de PCB de alta qualidade.A quantidade mínima de encomenda é 1 e o preço é negociávelO tempo de entrega é de 1 semana e os termos de pagamento são online. A capacidade de fornecimento é de 1000/mês.
A área de inspecção do Mento-01 é de até 510 x 510 mm com método de inspecção 3D e velocidade de inspecção de até 80 cm2/s. A iluminação é LED RGB com uma resolução de 10 μm.
Embalagem do produto:
Transporte marítimo:
A: O nome da marca desta máquina 3D AOI é Mento.
P: Qual é o número de modelo desta máquina 3D AOI?
R: O número de modelo desta máquina AOI 3D é Mento-01.
P: Onde é fabricada esta máquina AOI 3D?
R: Esta máquina AOI 3D é fabricada na China, em Dongguan.
P: Que certificações tem esta máquina 3D AOI?
R: Esta máquina AOI 3D tem certificações ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para esta máquina 3D AOI?
R: A quantidade mínima de encomenda para esta máquina AOI 3D é de 1 unidade.
P: Qual é o preço desta máquina 3D AOI?
R: O preço desta máquina AOI 3D é negociável.
P: Qual é o prazo de entrega para esta máquina 3D AOI?
R: O prazo de entrega para esta máquina 3D AOI é de 1 semana.
Q: Quais são os termos de pagamento para esta máquina 3D AOI?
R: Os termos de pagamento para esta máquina AOI 3D estão online.
P: Qual é a capacidade de abastecimento desta máquina AOI 3D?
R: A capacidade de abastecimento desta máquina AOI 3D é de 1000 unidades por mês.
