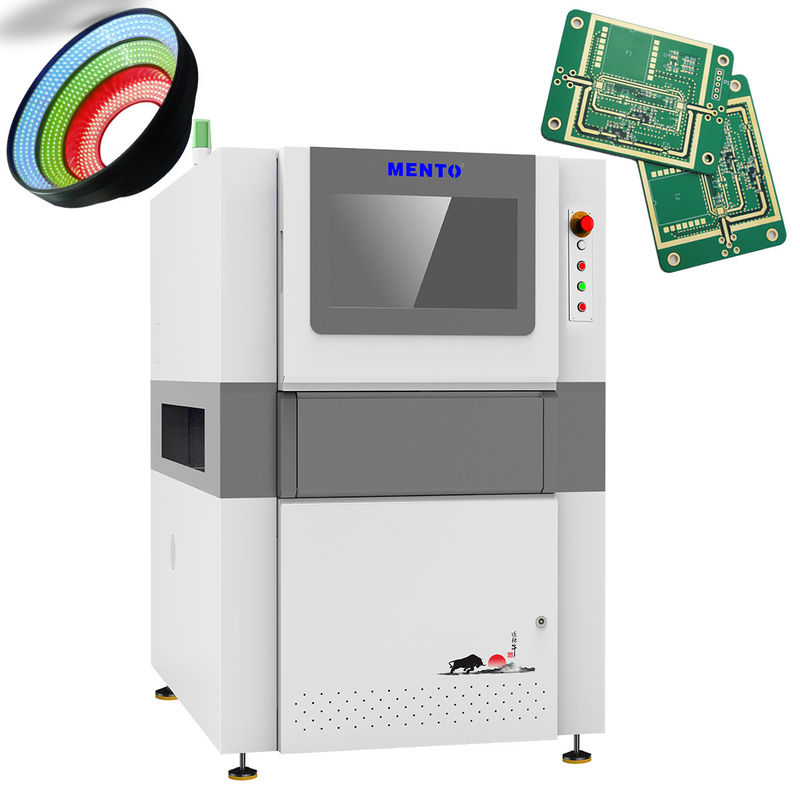

PCB de alta precisão SMT AOI Máquina Inspeção visual RGB Óptica

Name: PCB de alta precisão SMT AOI Máquina Inspeção visual RGB Óptica
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Negociável USD
Availability: InStock

Detalhes do produto

Lugar de origem: DongGuan

Marca: MENTO

Certificação: FCC.ROHS,CCC

Número do modelo: K2012DT

Termos do pagamento & do transporte

Quantidade de ordem mínima: 3

Detalhes da embalagem: W1140mmxD1400mmxH1600mm

Tempo de entrega: 20 dias úteis

Termos de pagamento: L/C, T/T

Habilidade da fonte: 10pcs + 20 dias úteis

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Detalhes do produto

Destacar:
                                                                                                                                                                                                                                                                                    Máquina AOI SMT óptica RGB, Máquina de inspecção visual SMT AOI, Máquina de inspecção visual de PCB de alta precisão


Sistema operativo:	Janela	Meio Ambiente:	10-40°C
Fonte de ar:	0.4-0.6Mpa	Espessura do PCB:	0.5-6mm
Fonte óptica:	RGB + W integrais de quatro cores	Ponto:	Máquina SMT AOI para PCB,Sistemas AOI
Transporte:	Envio a tempo	Aplicação:	Inspecção óptica da pasta de solda
Funcionalidade:	Utilização industrial - Linha de montagem SMT	Precisão:	Alta precisão

Sistema operativo:	Janela
Meio Ambiente:	10-40°C
Fonte de ar:	0.4-0.6Mpa
Espessura do PCB:	0.5-6mm
Fonte óptica:	RGB + W integrais de quatro cores
Ponto:	Máquina SMT AOI para PCB,Sistemas AOI
Transporte:	Envio a tempo
Aplicação:	Inspecção óptica da pasta de solda
Funcionalidade:	Utilização industrial - Linha de montagem SMT
Precisão:	Alta precisão

Descrição do produto

Inspeção Óptica Automatizada descendente da série K20

Modelo do dispositivo		K2012DT
Capacidade de detecção	Itens de detecção	Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP
	Componente menor	CHIP:0201 Passo:0.3mm
	Método de detecção	Depuração de parâmetros de algoritmo, aprendizado de máquina
Sistema óptico	Câmera	Câmera industrial colorida de alta velocidade de 12MP
	Lente telecêntrica	0.23X
	Resolução	15um
	FOV	60x45mm
	Velocidade de detecção	3FOV/s
Propriedade mecânica	Espessura da PCB	0.3~10mm (deformação ≤ 5mm)
	Altura do componente	180mm superior, 30mm inferior (altura especial pode ser personalizada)
	Equipamento de acionamento	Servomotor + fuso de esferas + trilho linear
	Velocidade de movimento	Máx. 600mm/s
	Precisão de posicionamento	≤ 8um (após calibração)
	Trilho de transporte da PCB	Altura de transporte do trilho da PCB: 900±20mm (do chão à superfície de transporte do trilho guia da PCB)
		Tamanho máximo da PCB: 510mmx460mm
		Espaçamento mínimo da PCB: ≤ 90mm
Parâmetros	Fonte de alimentação	AC220V/50Hz/2000W
	Tamanho geral	L1140mmxA1400mmxA1600mm (excluindo pés 100±20mm)
	Peso	≈ 700KG
	Pressão do ar	≥ 0.5MPa
	Requisitos ambientais	Temperatura: 5~40℃, umidade relativa 25%~80% (sem geada)
	Comunicação de equipamentos upstream e downstream	Interface SMEMA padrão

Design de plataforma científica

Design de trilho de movimento de grau de moagem

precisão de repetição e precisão de posicionamento são altas, baixo ruído.

Projeto de sistema de controle de movimento de alta precisão

Evita perda de dados do sistema de movimento, garante operação de alta velocidade e estável, e melhora efetivamente a velocidade de aceleração e desaceleração do movimento.

PCB de alta precisão SMT AOI Máquina Inspeção visual RGB Óptica

Recursos do Produto - Sistemas de Visão

Câmera industrial

Câmera digital industrial de alta velocidade multi-frame.

Controlador de fonte de luz de corrente constante

O controlador digital de corrente constante de circuito fechado completo garante a estabilidade e uniformidade do brilho da fonte de luz.

Sistema óptico telecêntrico

Alta profundidade de campo, baixa distorção, full pixel, design de resolução fixa.

Capacidade de inspeção do produto

1. Peça errada 2. Peça faltando 3. Invertida 4. Solda virtual 5. Buraco de estanho 6. Colinearidade 7. Solda falsa 8. Pedículo 9. Pouco estanho

10. Estanho contínuo 11. Junta de solda DIP com pouco estanho 12. Deslocamento de posição 13. Plug-in de vazamento DIP 14. DIP sem pé...

PCB de alta precisão SMT AOI Máquina Inspeção visual RGB Óptica

Função de acoplamento de dados MES e poderoso sistema SPC

1. Estatísticas em tempo real dos 10 principais componentes de alarme

2. Permite definir uma contagem de alarme para parar automaticamente o equipamento upstream.

3. Exporta a imagem completa de cada PCB em tempo real para rastreabilidade posterior

4. A interface MES desenvolvida internamente suporta formatos padrão e personalizados.

PCB de alta precisão SMT AOI Máquina Inspeção visual RGB Óptica
