Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: K2005DW
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1140mmxD1400mmxH1600mm
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10pcs + 20 dias úteis
Sistema operativo: |
Janela |
Meio Ambiente: |
10-40°C |
Fonte de ar: |
0.4-0.6Mpa |
Peso: |
900 KGS |
Espessura do PCB: |
0.5-6mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Ponto: |
Máquina SMT AOI para PCB,Sistemas AOI |
Transporte: |
Envio a tempo |
Aplicação: |
Inspecção óptica da pasta de solda |
Funcionalidade: |
Utilização industrial - Linha de montagem SMT |
Método de iluminação: |
LED |
Modelo: |
ABC-123 |
Precisão: |
Alta precisão |
Sistema operativo: |
Janela |
Meio Ambiente: |
10-40°C |
Fonte de ar: |
0.4-0.6Mpa |
Peso: |
900 KGS |
Espessura do PCB: |
0.5-6mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Ponto: |
Máquina SMT AOI para PCB,Sistemas AOI |
Transporte: |
Envio a tempo |
Aplicação: |
Inspecção óptica da pasta de solda |
Funcionalidade: |
Utilização industrial - Linha de montagem SMT |
Método de iluminação: |
LED |
Modelo: |
ABC-123 |
Precisão: |
Alta precisão |

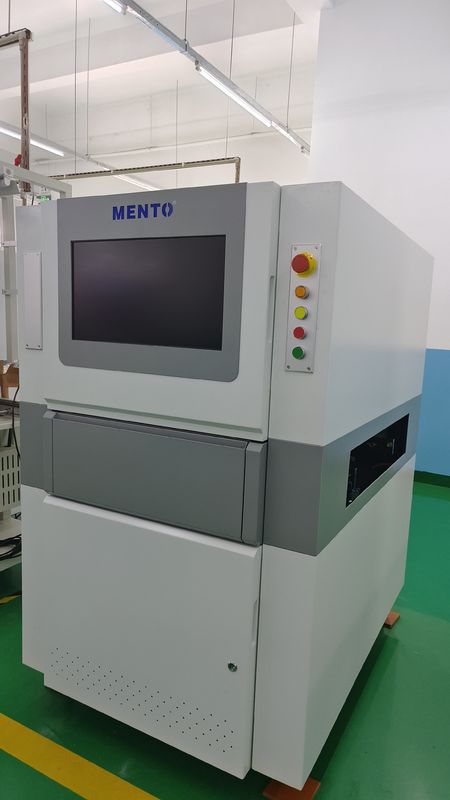

Série K20 para baixo Inspecção óptica automatizada
| Modelo do dispositivo | K2005DW | |
| Capacidade de detecção | Elementos de detecção | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mais pequeno | CHIP: 0201 Pitch:0.3 mm | |
| Método de detecção | Algoritmo de depuração de parâmetros, aprendizado de máquina | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Lentes telecêntricas | 0.22X/0.17X | |
| Resolução | 15um/20um/25um | |
| VOC | 36x30mm/48x40mm/61x51mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema operativo | Windows 10 |
| Propriedade mecânica | Espessura do PCB | 0.3~10mm ((warpage≤5mm) |
| Altura do componente | 180 mm superior, 30 mm inferior (altura especial pode ser personalizada) | |
| Equipamento de condução | Servo motor + parafuso de esferas + deslizamento linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Ferrovias de transporte de PCB | Altura de transporte do carril de PCB: 900±20 mm (do solo à superfície de transporte do carril de guia de PCB) | |
| Tamanho máximo do PCB: 510 mmx460 mm | ||
| Espaçamento mínimo entre os PCB: ≤ 90 mm | ||
| Parâmetros | Fonte de alimentação | AC220V/50Hz/2000W |
| Tamanho global | W1140mmxD1400mmxH1600mm (excluindo pé 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressão do ar | ≥ 0,5 MPa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Projeto da plataforma científica
Projeto de trilhos móveis de grau de moagem
A precisão de repetição e a precisão de posicionamento são elevadas e de baixo ruído.
Projeto de um sistema de controlo de movimento de alta precisão
Evitar a perda de dados do sistema de movimento, garantir alta velocidade e operação estável, e efetivamente melhorar a velocidade de aceleração e desaceleração do movimento.
Características do produto - Sistemas de visão
Câmara industrial
Câmera digital industrial de alta velocidade.
Controlador de fonte luminosa de corrente constante
O controlador digital de corrente constante de circuito fechado completo garante a estabilidade e uniformidade do brilho da fonte de luz.
Sistema óptico telecêntrico
Alta profundidade de campo, baixa distorção, pixel completo, resolução fixa.
Capacidade de inspecção de produtos
1. Parte errada 2. Parte faltante 3. Reverso 4. Soldadura virtual 5. O buraco de estanho 6. Collinearidade 7. Soldadura falsa 8. Pedículo 9. Menos estanho
10. Lâmina contínua 11. ligação de solda DIP menos lâmina 12. posicionamento deslocado 13. plugue de vazamento DIP 14.
Função de acoplagem de dados MES e poderoso sistema SPC
1Estatísticas em tempo real dos 10 principais componentes de alarme
2. Permite definir uma contagem de alarme para parar automaticamente equipamentos a montante.
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
4A interface MES desenvolvida de forma indígena suporta formatos padrão e personalizados.
