Destacar:

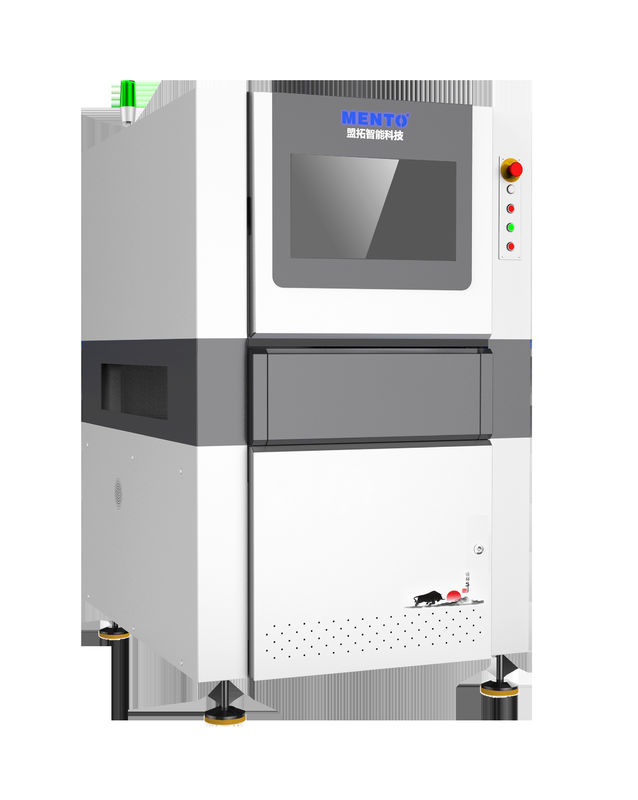

Equipamento de inspecção de PCB
, Equipamento de inspecção aoi de alta resolução
, Máquina de inspecção de PCB de alta resolução
| Inspecção óptica automatizada 2D em linha de via única |
| Modelo |
K2005 |
| Teste da capacidade |
Elementos de ensaio |
Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mínimo |
CHIP: 01005 Tonicidade:0.3 mm |
| Método de detecção |
Aprendizagem profunda, processamento de imagens |
| Sistema óptico |
Câmara |
Câmera industrial a cores de alta velocidade de 5MP |
| Lente telecêntrica |
0.345X/0.22X/0.17X |
| Resolução |
10um/15um/20um |
| VOC |
24x20mm/36x30mm/48x40mm |
| Velocidade de detecção |
3FOV/s |
| Sistema de software |
Sistema de Operação |
Ubuntu 20.04 |
| Propriedades mecânicas |
Espessura do PCB |
0.3~10mm ((Warp≤5mm) |
| Altura do componente |
30mm superior, 84mm inferior ((altura especial pode ser personalizada) |
| Dispositivo de condução |
Servomotor + parafuso de esfera + guia linear |
| Velocidade de movimento |
Max.600 mm/s |
Max.800 mm/s |
| Precisão de posicionamento |
≤ 8um ((após calibração) |
| Guia de transporte de PCB |
Altura de transporte de PCB por trilho:900+20 mm ((do solo à superfície de transporte de PCB por trilho) |
| 600 mmx700 mm |
| Distância mínima entre os PCB:≤ 90 mm |
| Parâmetros |
Método de cura |
AC220V/50Hz/2000W |
| Ecrã de detecção |
W1000mmxD1380mmxH1600mm ((sem pé 100±20mm) |
| Precisão |
1100 kg |
| Precisão de re-medida |
≥ 0,5 MPa |
| Tamanho do anel da bolacha |
Temperatura:5~40°C, umidade relativa 25%~80% (sem geada) |
| Número de wafers manuseadas simultaneamente |
Interface SMEMA padrão |
Características do produto - Sistemas de visão ((Online)Single-Track)
Capacidades de ensaio de produtos ((Online Single-Track)
- Deslocamento 2. Componente faltante 3. Reversão da polaridade 4. Não molhando 5. Furo de solda 6. Anomalia collinear 8.
9- Soldagem insuficiente. - Curto-circuito. - Deslocamento.
Deslocamento Componente ausente Reversão de polaridade Pin não-umedecimento Warpage
Flotação normal de pinos Ponte de solda insuficiente
Programação rápida ((OnlineSingle-Track)
1Importação automática da base de dados
2. Ajuste de parâmetros de toda a placa
3. Link de um clique para a biblioteca pública dos componentes 4. Biblioteca padrão
Programação offline ((OnlineSingle-Track)
Ajuste contínuo dos parâmetros da máquina em linha e fora de linha (de escritório).
ComponentecOllinearidadeDetecção ((OnlineSingle-Track/1,2m onlineSingle-Track)
1. Calcule o ângulo de rotação do componente
2. Calcular o intervalo entre o deslocamento máximo e mínimo do componente
3. Distância entre componentes
4. A distância entre o componente e um ponto de referência ou uma linha
Detecção da collinearidade (collinearidade, distância absoluta, intervalo de collinearidade, espaçamento dos componentes)
MES abrangentedataIInterfacecAplicaçõese sistema SPC poderoso(OnlineSingle-Track)
1Estatísticas em tempo real dos 10 principais componentes de alarme
2. Permite definir uma contagem de alarme para parar automaticamente equipamentos a montante.
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
4A interface MES desenvolvida de forma indígena suporta formatos padrão e personalizados.
Resumo Percentagem total Top 10 tipos de defeito Top 10 componentes de defeito Top 10 componentes falsos positivos Gráfico de Pareto dos 10 principais tipos de defeito
Economia de mão de obraModo
Através da transmissão de dados e outros métodos, uma pessoa pode rever os dados de alarme AOI de várias linhas, realizando assim um modo de economia de mão-de-obra.
Impressora de pasta de solda SPI Instalador de chips AOI pré-refluxo Forno de refluxo AOI pós-refluxo Colector
Características do produto - Plataforma de equipamento
A trilha de três secções é desmontável e pode ser alterada de acordo com o comprimento do produto, podendo ser aplicada a vários produtos e linhas na oficina.
1A plataforma de fundição integrada elimina eficazmente a tensão estrutural e estabelece as bases para a precisão e estabilidade da máquina.
2A plataforma de componentes de controlo eletrónico extraível torna a manutenção mais fácil de utilizar.
3Profissional e design de aparência bonita, mais em linha com a ergonomia e estética visual.
Capacidades de inspecção de produtos
Deslocamento de inclinação de deslocamento defeituoso comum
Componente ausente Compressão do soquete Compressão do diodo Compressão insuficiente da cola Compressão da cola
