Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Modos de inspecção: |
2D e 3D |
Sistema operativo: |
Janela |
Sistema de iluminação: |
LED |
Tipo de câmara: |
CCD de alta resolução |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo de produto: |
Sistema de inspecção óptica automática |
Área da inspeção: |
Até 610 mm x 460 mm |
Software: |
Interface de usuário intuitiva |
Modos de inspecção: |
2D e 3D |
Sistema operativo: |
Janela |
Sistema de iluminação: |
LED |
Tipo de câmara: |
CCD de alta resolução |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo de produto: |
Sistema de inspecção óptica automática |
Área da inspeção: |
Até 610 mm x 460 mm |
Software: |
Interface de usuário intuitiva |

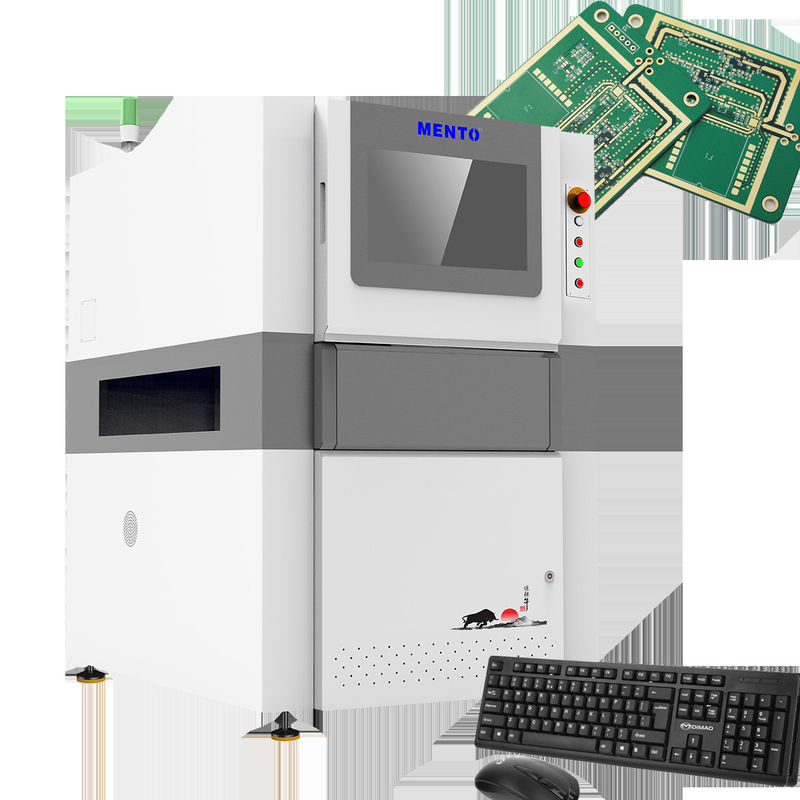

Nosso Tester AOI possui um poderoso sistema de iluminação que utiliza tecnologia LED para fornecer iluminação brilhante e consistente para inspeção precisa.Este sistema de iluminação garante que até os menores defeitos sejam detectados, proporcionando sempre resultados precisos e fiáveis.
Nosso AOI Tester também possui uma interface de usuário intuitiva que facilita o uso dos operadores.O nosso software permite aos utilizadores configurar e executar inspecções de forma rápida e fácil.
O AOI Tester está equipado com dois modos de inspecção, 2D e 3D, que permitem uma análise completa dos PCB e dos seus componentes.assegurar que todos os defeitos são detectados e corrigidos.
Nosso AOI Tester vem com opções de conectividade Ethernet e USB, facilitando a transferência de dados e resultados para outros dispositivos.Esta característica permite uma integração perfeita com outros sistemas e aumenta a eficiência global do processo de inspecção.
O tipo de câmera CCD de alta resolução utilizado pelo nosso Tester AOI fornece uma qualidade de imagem superior e garante que até os menores detalhes sejam capturados e analisados.Esta característica permite um processo de inspecção mais preciso e confiável, assegurando que todos os defeitos são detectados e corrigidos.
O nosso AOI Tester é a solução ideal para empresas que procuram melhorar o seu processo de inspecção de PCB.e câmara CCD de alta resolução, o nosso dispositivo é a ferramenta perfeita para qualquer empresa que queira agilizar o seu processo de inspecção AOI e garantir a qualidade dos seus PCBs.
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Este Tester AOI é um equipamento de inspecção AOI de alta qualidade que pode inspecionar PCBs com facilidade.pode ter a certeza de resultados precisos e fiáveis sempre.
| Velocidade de inspecção: | Até 60 cm2/s |
| Tipo de produto: | Sistema de inspecção óptica automática |
| Software: | Interface de usuário intuitiva |
| Detecção de defeitos: | Defeitos na junção, no componente e no PCB da solda |
| Resolução: | 10 μm |
| Modos de inspecção: | 2D e 3D |
| Fornecimento de energia: | AC 100-240V, 50/60Hz |
| Tipo de câmara: | CCD de alta resolução |
| Conectividade: | Ethernet, USB |
| Área de inspecção: | Até 610 mm x 460 mm |
A máquina de teste AOI é um produto de alta tecnologia que auxilia na inspeção de PCBs.Esta máquina fornece uma forma rápida e eficiente de garantir a qualidade dos PCBs antes de serem lançados no mercadoIsto economiza tempo e recursos para o fabricante e também garante a satisfação do cliente.
A máquina de teste AOI pode ser usada em vários cenários, como manufatura eletrônica, telecomunicações e indústrias automotivas.A máquina de ensaio AOI utiliza iluminação LED, que é ecológico e eficiente em termos energéticos.
Em geral, a máquina de ensaio AOI da Mento é um produto confiável e eficiente para PCB de inspeção AOI.Este produto é uma ferramenta essencial para os fabricantes de electrónica que querem garantir a qualidade dos seus PCBCom as suas características fáceis de usar e capacidades de alta tecnologia, a máquina de teste AOI é uma necessidade para qualquer fabricante que queira ficar à frente no mercado.
O AOI Tester fornece suporte técnico e serviços de produtos que incluem:
- Assistência na instalação e instalação
- Solução de problemas e resolução de problemas
- Formação e educação sobre produtos
- Serviços de reparação e manutenção
- Atualizações e melhorias de software
- Acesso a manuais de utilização e documentação
