Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Área da inspeção: |
Até 610 mm x 460 mm |
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Resolução: |
10μm |
Tipo de produto: |
Sistema de inspecção óptica automática |
Conectividade: |
Ethernet, USB |
Velocidade de inspecção: |
Até 60 cm2/s |
Tipo de câmara: |
CCD de alta resolução |
Área da inspeção: |
Até 610 mm x 460 mm |
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Resolução: |
10μm |
Tipo de produto: |
Sistema de inspecção óptica automática |
Conectividade: |
Ethernet, USB |
Velocidade de inspecção: |
Até 60 cm2/s |
Tipo de câmara: |
CCD de alta resolução |

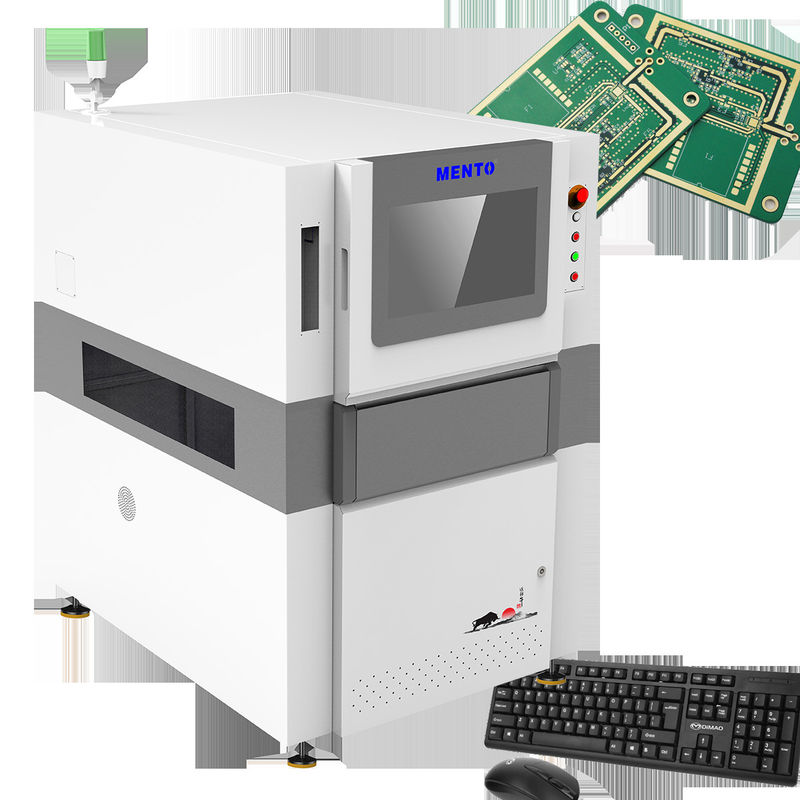

A máquina de teste AOI utiliza tecnologia de imagem avançada para detectar quaisquer defeitos nos PCB, garantindo que apenas os produtos de mais alta qualidade sejam entregues aos clientes.É equipado com câmaras de alta resolução que capturam imagens dos PCBs e os comparam com o projeto originalIsto garante que todos os componentes estejam colocados corretamente e que não haja defeitos como rachaduras, arranhões ou contaminação.
A máquina AOI possui uma interface fácil de usar que permite aos usuários configurar e executar inspeções rapidamente.A máquina também está equipada com uma fonte de alimentação AC 100-240V, 50/60 Hz, o que permite que seja utilizado em vários países sem a necessidade de um conversor de potência externo.
Uma das principais características da máquina de ensaio AOI é a sua velocidade de inspecção, que pode inspecionar até 60 cm2/s, tornando-a uma das máquinas mais rápidas do mercado.Isto garante que o processo de produção não seja retardado, e os clientes recebem os seus produtos a tempo.
A máquina AOI é perfeita para várias indústrias que exigem PCBs de alta qualidade, como as indústrias automotiva, aeroespacial e de telecomunicações.e precisão torná-lo um ativo valioso para qualquer linha de produção.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Detecção de defeitos | Defeitos na junção, no componente e no PCB da solda |
| Tipo de câmara | CCD de alta resolução |
| Velocidade de inspecção | Até 60 cm2/s |
| Sistema de Operação | Janela |
| Modos de inspecção | 2D e 3D |
| Aplicação | Inspecção de PCB |
| Software | Interface de usuário intuitiva |
| Área de inspecção | Até 610 mm x 460 mm |
| Dimensões | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Fornecimento de energia | AC 100-240V, 50/60Hz |
O Mento AOI Tester tem uma alta resolução de 10 μm e pode inspecionar uma área de até 610 mm X 460 mm. Ele está equipado com o sistema operacional Windows, tornando-o fácil de usar.Trata-se de uma máquina AOI que pode detectar vários tipos de defeitos, tais como juntas de solda, defeitos de componentes e PCB.
O Mento AOI Tester é perfeito para uso em fábricas de montagem de PCB, fabricantes de produtos eletrônicos e outras indústrias relacionadas.Linha de produção SMTA máquina AOI pode ser utilizada para inspeccionar PCBs antes e depois da solda por refluxo, bem como após a solda por ondas.Também pode ser usado na reparação de PCB e inspeção de materiais de entrada.
O Mento AOI Tester pode ser utilizado em vários cenários, podendo ser utilizado no processo de produção para garantir a qualidade dos PCB, reduzindo o risco de produtos defeituosos serem produzidos.Pode também ser utilizado no controlo de qualidade para garantir que o produto final cumpre as especificações exigidasO testador AOI pode ser usado em P&D para garantir que o projeto seja correto e livre de defeitos. Ele também pode ser usado no serviço pós-venda para inspecionar e reparar produtos defeituosos.
O Mento AOI Tester é equipado com conectividade Ethernet e USB, facilitando a conexão com outros dispositivos.O testador AOI é fácil de operar e manter, tornando-a uma escolha ideal para pequenas e grandes empresas.
Em geral, o Mento AOI Tester é um excelente produto para PCB de inspecção AOI.e capacidade de detecção de defeitos torná-lo uma ferramenta valiosa no processo de produçãoÉ fácil de usar, fiável e eficiente, tornando-se uma escolha ideal para as empresas que pretendem melhorar a qualidade dos seus produtos e reduzir os custos de produção.
As opções de conectividade incluem Ethernet e USB, enquanto o tipo de câmera possui CCD de alta resolução.
Para os interessados nos serviços de personalização de produtos, os termos de pagamento estão disponíveis online.
O AOI Tester fornece suporte técnico e serviços de produtos que incluem:
- Apoio técnico remoto
- Apoio técnico no local
- Formação e educação sobre produtos
- Serviços de reparação e manutenção
- Serviços de peças de reposição
- Melhorias e actualizações de software
- Documentação e manuais de utilização
