Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K2005DW
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: Na linha
Habilidade da fonte: 1000/Mês
Software: |
Interface de usuário intuitiva |
Modos de inspecção: |
2D e 3D |
Aplicação: |
Inspecção de PCB |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Sistema de iluminação: |
LED |
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Conectividade: |
Ethernet, USB |
Tipo de câmara: |
CCD de alta resolução |
Software: |
Interface de usuário intuitiva |
Modos de inspecção: |
2D e 3D |
Aplicação: |
Inspecção de PCB |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Sistema de iluminação: |
LED |
Dimensões: |
1200 mm x 1000 mm x 1500 mm |
Conectividade: |
Ethernet, USB |
Tipo de câmara: |
CCD de alta resolução |
O sistema de iluminação da máquina AOI é alimentado por LED, que fornece uma iluminação brilhante e uniforme, garantindo que mesmo os menores defeitos sejam detectados.A área de inspecção da máquina é de até 610 mm x 460 mm, tornando-o ideal para inspecção de uma ampla gama de PCBs.
O AOI Tester está equipado com conectividade Ethernet e USB, facilitando a transferência de dados de inspeção para outros dispositivos.com uma interface simples que pode ser facilmente navegado por qualquer um.

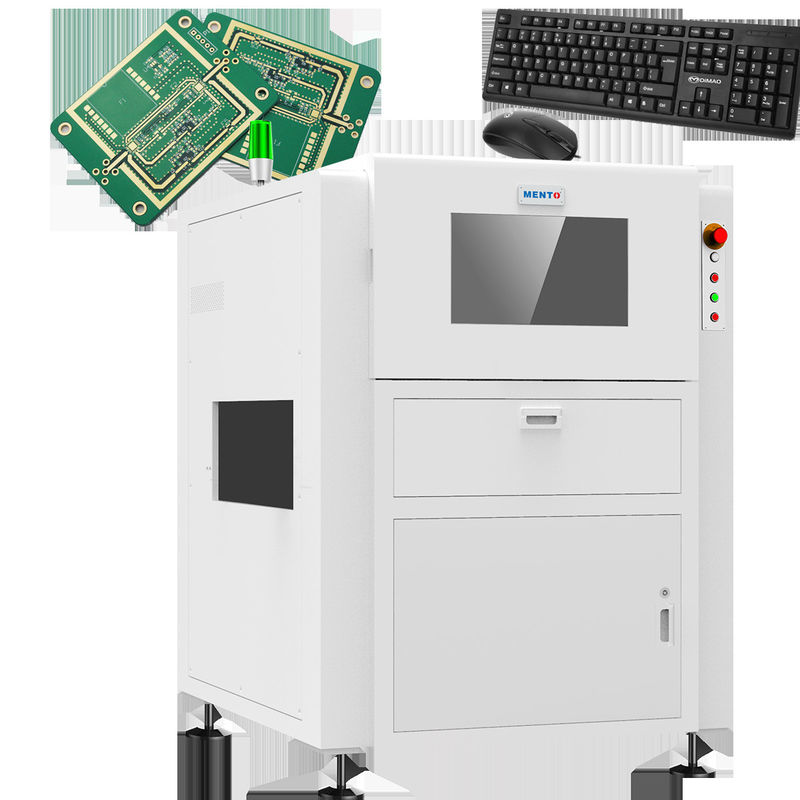

O Tester AOI é um equipamento essencial para qualquer processo de inspeção de PCB.A sua tecnologia avançada e as suas capacidades eficientes de detecção de defeitos tornam-na um activo valioso para qualquer instalação de fabrico.
Em resumo, o Tester AOI é um produto de alta qualidade que foi concebido para fornecer resultados de inspecção aoi precisos e fiáveis.e conectividade Ethernet e USB torná-lo uma ferramenta inestimável para qualquer processo de inspeção PCBSe você é uma pequena empresa ou uma grande corporação, o AOI Tester é a solução perfeita para todas as suas necessidades de inspeção de PCB.
| Modelo do dispositivo | K2005DW | |
| Capacidade de detecção | Elementos de detecção | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mais pequeno | CHIP: 0201 Pitch:0.3 mm | |
| Método de detecção | Algoritmo de depuração de parâmetros, aprendizado de máquina | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Lentes telecêntricas | 0.22X/0.17X | |
| Resolução | 15um/20um/25um | |
| VOC | 36x30mm/48x40mm/61x51mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema operativo | Windows 10 |
| Propriedade mecânica | Espessura do PCB | 0.3~10mm ((warpage≤5mm) |
| Altura do componente | 180 mm superior, 30 mm inferior (altura especial pode ser personalizada) | |
| Equipamento de condução | Servo motor + parafuso de esferas + deslizamento linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Ferrovias de transporte de PCB | Altura de transporte do carril de PCB: 900±20 mm (do solo à superfície de transporte do carril de guia de PCB) | |
| Tamanho máximo do PCB: 510 mmx460 mm | ||
| Espaçamento mínimo entre os PCB: ≤ 90 mm | ||
| Parâmetros | Fonte de alimentação | AC220V/50Hz/2000W |
| Tamanho global | W1140mmxD1400mmxH1600mm (excluindo pé 100±20mm) | |
| Peso | ≈ 700 kg | |
| Pressão do ar | ≥ 0,5 MPa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Software Intuitive User Interface Resolution 10μm Dimensions 1200mm X 1000mm X 1500mm Inspection Area Up To 610mm X 460mm Inspection Speed Up To 60cm²/s Operating System Windows Lighting System LED Inspection Modes 2D And 3D Camera Type High-resolution CCD Connectivity Ethernet, USB
O testador AOI usa conectividade Ethernet e USB, facilitando o usuário a conectação ao seu computador ou rede.permitindo ao utilizador inspeccionar os seus PCB em pormenorA velocidade de inspecção do produto é de até 60cm2/s, tornando-o rápido e eficiente de usar..O sistema de iluminação do produto é LED, garantindo que a inspecção seja clara e precisa.
O testador AOI é adequado para várias ocasiões e cenários de aplicação de produtos, sendo ideal para empresas que fabricam PCBs e que desejam garantir que os seus produtos são de alta qualidade.O produto também é adequado para oficinas de reparação de eletrônicos que precisam inspecionar os PCBs de seus clientesO produto também é útil para os departamentos de investigação e desenvolvimento que precisam inspecionar PCBs durante o processo de desenvolvimento.
Em conclusão, o Mento AOI tester é um produto de alta qualidade, adequado para várias ocasiões e cenários de aplicação do produto.tornando-o ideal para empresas que fabricam PCBs e oficinas de reparo eletrônicoO produto também é útil para os departamentos de investigação e desenvolvimento que precisam inspecionar PCBs durante o processo de desenvolvimento.
O AOI Tester fornece suporte técnico e serviços de produtos que incluem:
Por favor, contacte-nos para obter mais informações sobre o nosso suporte técnico e serviços de produtos AOI Tester.
