Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3412
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método de inspecção: |
Inspecção 3D |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
1100kg |
Método do alinhamento: |
Alinhamento automático |
Sistema operativo: |
Windows 10 |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Área da inspeção: |
Até 510 x 510 mm |
Tipos de inspeção: |
Liga de solda, componente, defeito |
Método de inspecção: |
Inspecção 3D |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Peso: |
1100kg |
Método do alinhamento: |
Alinhamento automático |
Sistema operativo: |
Windows 10 |
Iluminação: |
DIODO EMISSOR DE LUZ DO RGB |
Área da inspeção: |
Até 510 x 510 mm |
O nosso método de inspecção 3D permite uma inspecção mais precisa das suas placas em comparação com os métodos tradicionais de inspecção 2D.e até mesmo micro rachaduras que seriam perdidas por uma inspeção 2D.
A área de inspeção da nossa máquina 3D AOI é de até 510 x 510 mm, tornando-a adequada para inspecionar uma ampla gama de tamanhos de PCB.Isso significa que você não terá que se preocupar em investir em várias máquinas para cobrir todas as suas necessidades de inspeção.
A iluminação LED RGB na nossa máquina fornece iluminação brilhante e uniforme para as suas placas, garantindo que até os menores defeitos sejam visíveis para a nossa câmara digital 3D.Este tipo de câmera permite uma inspecção mais precisa e detalhada dos seus quadros.
No geral, a nossa máquina 3D AOI é uma solução de ponta para as suas necessidades de inspecção de PCB.e iluminação LED RGB avançada e câmera digital 3DConfie na nossa experiência como fabricantes de equipamentos AOI para fornecer-lhe o melhor na tecnologia de inspeção de PCB AOI.
| Modelo do dispositivo | K3412 | |
| Capacidade de detecção | Elementos de detecção | |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | 4 Fonte luminosa DLP (tecnologia de desvio de fase raster) e fonte luminosa vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 20 mm/40 mm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1000xD1380xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Esta máquina 3D AOI é uma máquina de alta velocidadeEquipamento de PCB Aoique pode inspeccionar até 80 cm2/s.Windows 10e tem um peso de 800 Kg. A máquina usaalinhamento automáticoO sistema de inspecção de circuitos impressos é utilizado para inspeccionar com precisão placas de circuitos impressos de espessura de 0,5 a 5 mm.Sistema de inspecção de PCBque utiliza tecnologia 3D para garantir resultados de inspecção precisos.
| Parâmetro técnico | Valor |
|---|---|
| Resolução | 10 μm |
| Velocidade de inspecção | Até 80 cm2/s |
| Método de alinhamento | Alinhamento automático |
| Sistema de Operação | Windows 10 |
| Tipo de câmara | Câmera digital 3D |
| Software | Interface de usuário intuitiva |
| Fornecimento de energia | AC 220V, 50/60Hz |
| Iluminação | LED RGB |
| Dimensão | L 1300 x W 1300 x H 1500 mm |
| Método de inspecção | Inspecção 3D |
Com uma capacidade de fornecimento de 1000/mês, a Mento-01 é uma excelente solução para empresas que exigem inspeção de PCB de alta velocidade e alta precisão.5 - 5 mm e uma área de inspecção de até 510 x 510 mmO método de alinhamento automático garante que a inspecção seja rápida e precisa.
O método de inspeção 3D usado pelo Mento-01 permite detectar com precisão defeitos que as máquinas tradicionais de AOI 2D podem perder.Isto o torna ideal para indústrias que exigem um controlo de qualidade de alta precisão, como a aeroespacial, automóvel e fabricação de dispositivos médicos.
O software de interface de utilizador intuitivo do Mento-01 facilita a configuração e a operação da máquina pelos operadores, fornecendo feedback em tempo real e gerando relatórios de inspecção completos,Facilitar a identificação e a correção de defeitosA máquina pode ser utilizada para várias aplicações, tais como inspecção de pasta de solda, colocação de componentes e qualidade da junção de solda.
Em resumo, o Mento-01 é uma máquina AOI 3D confiável e eficiente que é adequada para uma ampla gama de aplicações e cenários.As suas capacidades de inspecção de alta precisão tornam-na uma escolha ideal para indústrias que exigem um controlo rigoroso da qualidade.

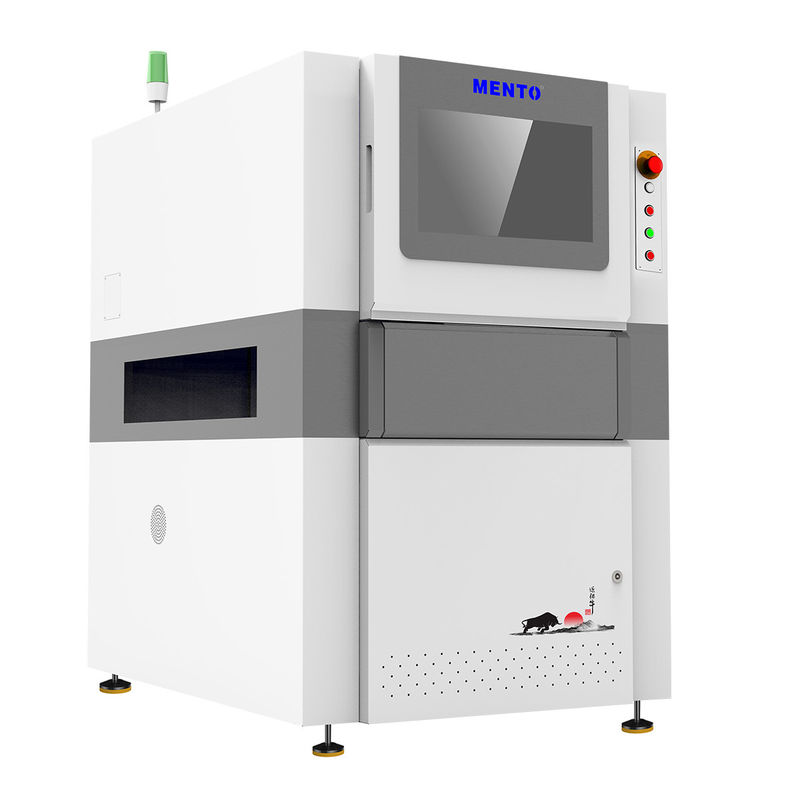

A máquina 3D AOI (Automated Optical Inspection) é um equipamento de inspeção de alta tecnologia utilizado para a produção de PCB (Printed Circuit Board).É projetado para inspecionar a qualidade e precisão dos componentes montados na placa de PCB.
O apoio técnico ao produto e os serviços para a máquina AOI 3D incluem:
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Embalagem do produto:
A máquina 3D AOI será embalada em segurança em uma caixa de madeira para garantir o transporte seguro..A caixa será fechada com parafusos e marcada com adesivos frágeis para maior precaução.
Transporte marítimo:
A Máquina 3D AOI será enviada através de um serviço de correio confiável para garantir a entrega atempada e segura.e o cliente será informado dos detalhes de envio e número de rastreamento uma vez que a máquina é enviada.
P: Qual é o número de modelo da máquina 3D AOI?
R: O número de modelo da máquina AOI 3D é Mento-01.
P: Qual é o local de origem da máquina 3D AOI?
R: O local de origem da máquina AOI 3D é Dongguan, na China.
P: Qual é a certificação da máquina 3D AOI?
R: A máquina 3D AOI é certificada com ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para a máquina 3D AOI?
R: A quantidade mínima de encomenda para a Máquina AOI 3D é 1.
P: Qual é o preço da máquina 3D AOI?
R: O preço da máquina 3D AOI é negociável.
P: Qual é o prazo de entrega da máquina 3D AOI?
R: O prazo de entrega da máquina AOI 3D é de 1 semana.
Q: Quais são os termos de pagamento para a máquina 3D AOI?
R: Os termos de pagamento para a Máquina 3D AOI estão em linha.
P: Qual é a capacidade de abastecimento da máquina 3D AOI?
R: A capacidade de abastecimento da máquina 3D AOI é de 1000/mês.
