Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: M2020MS
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 20 dias úteis
Habilidade da fonte: 10pcs + 20 dias úteis
Dimensões: |
1200 mm x 800 mm x 1500 mm |
Modelo: |
Verificador |
Peso: |
500 kg |
Aplicação: |
Inspecção de PCB |
Interface: |
Ethernet |
Tipo de câmara: |
CCD de alta resolução |
Tipo: |
Inspeção ótica automatizada |
Velocidade de inspecção: |
Até 60 cm2/s |
Software: |
Software AOI |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Sistema operativo: |
Janela |
Iluminação: |
LED |
Resolução: |
10 μm |
Dimensões: |
1200 mm x 800 mm x 1500 mm |
Modelo: |
Verificador |
Peso: |
500 kg |
Aplicação: |
Inspecção de PCB |
Interface: |
Ethernet |
Tipo de câmara: |
CCD de alta resolução |
Tipo: |
Inspeção ótica automatizada |
Velocidade de inspecção: |
Até 60 cm2/s |
Software: |
Software AOI |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Sistema operativo: |
Janela |
Iluminação: |
LED |
Resolução: |
10 μm |

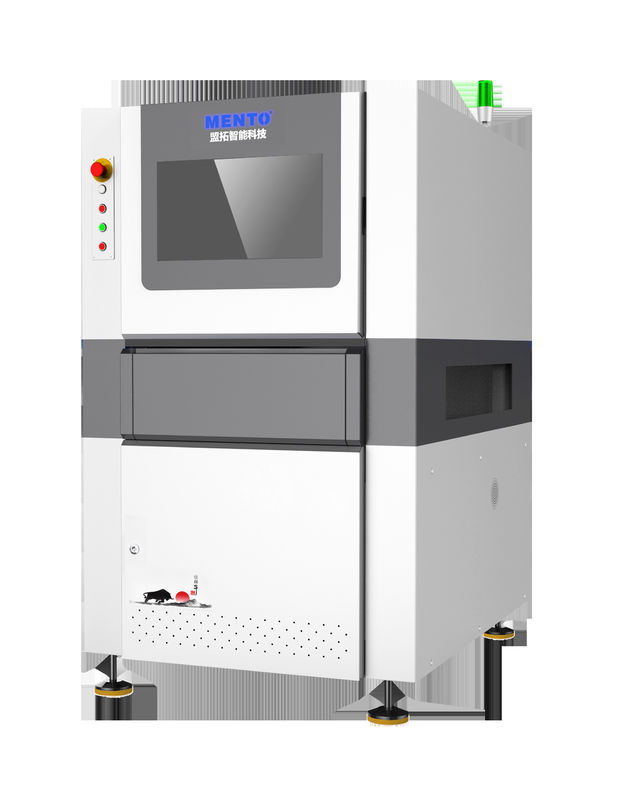

M20M série Mini LED PCBPadmedição
| Modelo | M2020MS | |
| Capacidade de detecção | Elementos de inspecção | Mini-PCB de LEDPadmedição |
| Método de inspecção | Calibração global, alinhamento global da plataforma | |
| Sistema óptico | Câmara | 20MP |
| Lente telecêntrica | Lente bi-telecêntrica de alta resolução | |
| Resolução | 4um (2.4um~5um opcional) | |
| Fonte de luz | RGB ((Customizável) | |
| Eficiência | Detecção de quatro lados 20s/pcs | |
| Configuração do computador | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema de Operação | Ubuntu | |
| Desempenho de detecção | Espessura do PCB | 1 a 5 mm |
| Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (altura especial pode ser personalizada) | |
| Acionamento | Motor linear + régua de grelha | |
| Velocidade de movimento | Máximo :600 mm/s | |
| Altura do dispositivo de fixação de PCB | 900+20 mm ((do chão à superfície do dispositivo) | |
| Parâmetros | Tamanho do PCB | Max: 300 mmx250 mm |
| Fornecimento de energia | AC220V/50Hz/2000W | |
| Dimensões | W1330xD1360xH1650mm (excluindo luz de aviso) | |
| Peso | 1600 kg | |
| Requisito de pressão atmosférica | ≥ 0,5Mpa | |
| Requisitos ambientais | Temperatura:5~40°C, RH 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão/comunicação de dados com o enxaguante | |
Medição de pads/inspecção de pads/impressora de pasta de soldadura/SPI/ligador de matriz/AOI pré-refluxo/forno de refluxo/AOI pós-refluxo/
Inspecção de luminescência/inspecção de coloides/marcador a laser/reformulação
Projeto da plataforma científica
O motor linear + codificador linear têm alta repetibilidade e precisão de posicionamento e operam sem problemas.
O projeto do sistema de controlo de movimento de alta precisão
Evita a perda de dados do sistema de movimento, garante um movimento estável e de alta velocidade e melhora efetivamente a aceleração e desaceleração do movimento.
A plataforma de mármore
Garantir eficazmente uma operação de alta precisão, contínua e estável do equipamento.
