Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: M2012
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1350xD1000xH1600mm
Tempo de entrega: 20 dias úteis
Habilidade da fonte: 10pcs + 20 dias úteis
Velocidade de inspecção: |
Até 25 cm2/s |
Sistema operativo: |
Janela |
Tipo: |
Inspeção ótica automatizada |
Tipo de câmara: |
CCD de alta resolução |
Modelo: |
Verificador |
Resolução: |
10 μm |
Iluminação: |
LED |
Software: |
GUI intuitiva |
Velocidade de inspecção: |
Até 25 cm2/s |
Sistema operativo: |
Janela |
Tipo: |
Inspeção ótica automatizada |
Tipo de câmara: |
CCD de alta resolução |
Modelo: |
Verificador |
Resolução: |
10 μm |
Iluminação: |
LED |
Software: |
GUI intuitiva |

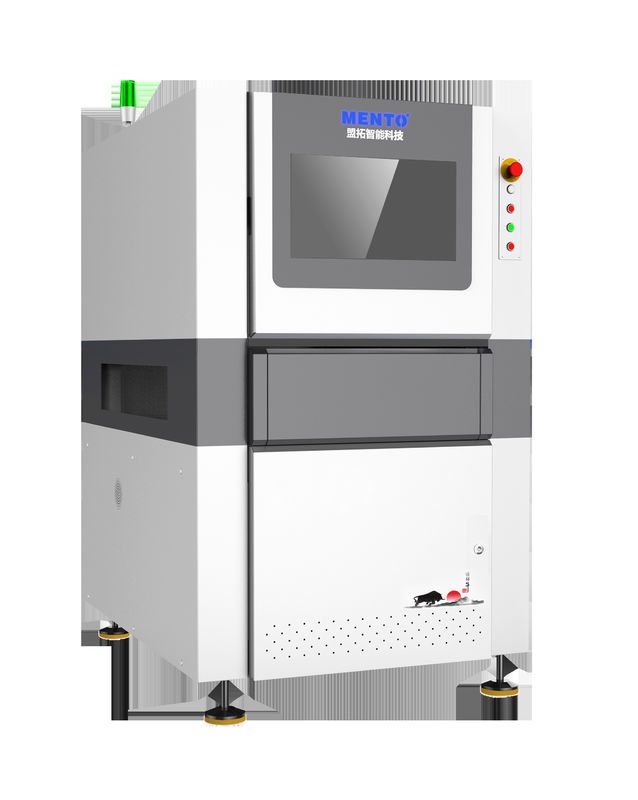

Inspecção da aparência dos mini-LED da série M20
| Modelo | M2012 | |
| Inspecção | Elementos de inspecção | Falta de ligação, ligação errada, matriz danificada, matriz deslocada, matriz inclinada, matriz virada, polaridade errada, partículas, matriz de elevação, má collinearidade |
| Método de inspecção | Processamento de imagem, aprendizagem automática | |
| Sistema óptico | Câmara | 12MP |
| Lentes | Lente bi-telecêntrica de alta resolução | |
| Resolução | 4μm (opcional) RGB (personalizável) | |
| Fonte de luz | RGB personalizável | |
| Eficiência | Disparar voando:10FOV/s | |
| Configuração do computador | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema de Operação | Ubuntu | |
| Desempenho da inspecção | Espessura do PCB | 1 a 5 mm |
| Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (customizável) | |
| Motorista | Servomotor+Guia de parafuso | |
| Velocidade de movimento | Máximo: 600 mm/s | |
| Altura do dispositivo de fixação de PCB | 900+20 mm ((do chão à superfície do dispositivo) | |
| Parâmetros | Tamanho do PCB | Max:600mmx500mm ((pista única, largura de pista ajustável) |
| Potência | AC220W50Hz2000W | |
| Dimensões | W1350xD1000xH1650mm ((sem luz de alarme) | |
| Peso | ≈ 1100 kg | |
| Requisito de pressão atmosférica | ≥ 0,5Mpa | |
| Requisitos ambientais | Temperatura:5~40°C, RH 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão/comunicação de dados com o enxaguante | |
Medição de pads/inspecção de pads/impressora de pasta de soldadura/SPI/ligador a óleo/AOI pré-refluxo/
Forno de refluxo/IAO pós-refluxo/Inspecção de luminescência/Inspecção de coloides/Marcador a laser/Reabastecimento
Projeto da plataforma científica
A tecnologia de calibração global de altíssima precisão garante a medição precisa das anomalias de deslocamento, inclinação e collinearidade dos componentes e produz ainda resultados quantitativos.
Capacidade de controlo de movimento a nível de micrômetros
O sistema de controlo de circuito fechado garante uma precisão de posição de 1 um.
Controle eletrónico do IO
Duração de vida útil longa, estável e silenciosa: indicação do estado da luz LED.
Valor de saída de deslocamento Valor de saída de ângulo
Detecção da collinearidade (collinearidade, distância absoluta, intervalo de collinearidade, espaçamento reto)
Sistema de visão
Câmara industrial
Câmera Industrial de Alta Precisão.
Sistema óptico telecêntrico
Alta profundidade de campo, baixa distorção, pixels completos, design de resolução fixa.
Controlador de fonte luminosa de corrente constante
O controlador digital de corrente constante de circuito totalmente fechado garante a estabilidade e uniformidade do brilho da fonte de luz.
Preprocessamento de imagem (IPE)
Uma variedade de pré-processamento de imagem, com suporte a IPE personalizado (composto de operador.() +-*/
que podem realçar melhor as características da imagem.
