Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: M1020EL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1140mmxD1400mmxH1600mm
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10pcs + 20 dias úteis
Sistema operativo: |
Janela |
Meio Ambiente: |
10-40°C |
Fonte de ar: |
0.4-0.6Mpa |
Espessura do PCB: |
0.5-6mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Transporte: |
Envio a tempo |
Aplicação: |
Inspecção óptica da pasta de solda |
Precisão: |
Alta precisão |
Software: |
Interface de usuário intuitiva |
Resolução: |
10 μm |
Tipo de câmara: |
CCD de alta resolução |
Modos de inspecção: |
2D e 3D |
Sistema de iluminação: |
LED |
Velocidade de inspecção: |
Até 1000 mm/s |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Área da inspeção: |
Até 500 x 500 mm |
Detecção de defeitos: |
Junções de solda, componentes, polaridade, etc. |
Precisão da inspecção: |
± 5 μm |
Interface de comunicação: |
Ethernet |
Sistema operativo: |
Janela |
Meio Ambiente: |
10-40°C |
Fonte de ar: |
0.4-0.6Mpa |
Espessura do PCB: |
0.5-6mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Transporte: |
Envio a tempo |
Aplicação: |
Inspecção óptica da pasta de solda |
Precisão: |
Alta precisão |
Software: |
Interface de usuário intuitiva |
Resolução: |
10 μm |
Tipo de câmara: |
CCD de alta resolução |
Modos de inspecção: |
2D e 3D |
Sistema de iluminação: |
LED |
Velocidade de inspecção: |
Até 1000 mm/s |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Área da inspeção: |
Até 500 x 500 mm |
Detecção de defeitos: |
Junções de solda, componentes, polaridade, etc. |
Precisão da inspecção: |
± 5 μm |
Interface de comunicação: |
Ethernet |

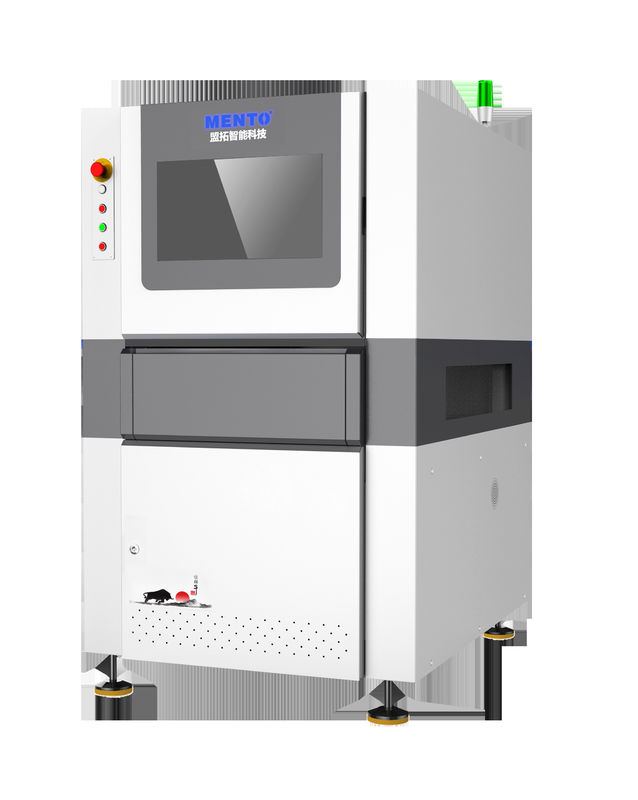

Inspecção da luminescência dos mini-LED da série M20EL
| Modelo | M1020EL | ||
| Inspecção | Elementos de inspecção | Mau matizado, sobre luminescência, sob luminescência, anomalia cromática | |
| Método de inspecção | Processamento de imagem, aprendizagem automática | ||
| Óptica | Câmara | 20MP | |
| Lentes | FA | ||
| Resolução | 18 μm | 75 μm | |
| Fonte de luz | RGB | ||
| Configuração do computador | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6G SSD:250G, HDD:2T | |
| Monitor | 22 "LED | ||
| Sistema de Operação | Windows 10 Professional 64 bits/Ubuntu | ||
| Desempenho | Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (customizável) | |
| Espessura do PCB | 1 a 5 mm | ||
| Motorista | Fixado | ||
| Velocidade de movimento | Fixado | ||
| Altura do dispositivo de fixação de PCB | 900+20 mm (do chão à superfície do dispositivo) | ||
| Especificações | Tamanho do PCB | 380 mmx280 mm | |
| Potência | AC220V/50Hz/2000W | ||
| Dimensões | W860xD870xH1650mm | ||
| Peso | ≈ 300 kg | ||
| Requisito de pressão atmosférica | ≥ 0,5Mpa | ||
| Requisitos ambientais | Temperatura:5~40°C, Umidade relativa:25%~80% ((sem geada) | ||
| Comunicação a montante e a jusante | Interface SMEMA padrão/comunicação com equipamento de retrabalho | ||
Projeto da plataforma científica
sondas de ensaio de alta precisão
1Garantia de consistência de milhares de sondas de contacto
2. Garantir a consistência do brilho do Mini LED
3. vida útil operacional de 100.000 ciclos.
4. Capacidades de solução de componentes extremamente pequenos e altamente densos
Plataforma de fundição global
Garantir eficazmente a estabilidade da operação contínua
Medição de pads/inspecção de pads/impressora de pasta de soldadura/SPI/ligador a óleo/AOI pré-refluxo/
Forno de refluxo/IAO pós-refluxo/Inspecção de luminescência/Inspecção de coloides/Marcador a laser/Reabastecimento
