Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: K2012DT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: 1200 mm*1500 mm*1800 mm
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10pcs + 20 dias úteis
Tipo de produto: |
Equipamento de inspecção óptica automática |
Método de inspecção: |
Automático |
Resolução: |
10μm |
Classificação dos defeitos: |
Classificação e triagem automatizadas |
Utilização: |
Máquina AOI, Sistemas AOI |
Câmara: |
5MP; cor |
A câmara: |
Nove milhões de pixels |
Nome da parte: |
Máquina de SMT AOI |
Pacote: |
Caixa de madeira |
Condição: |
Novo, novo/usado |
Atividades: |
Grandes |
Controle da largura do trilho: |
Manual/auto |
Funcionalidade: |
Uso industrial (SMT) |
Potência: |
Eletrônica |
O tamanho da máquina: |
W1080 X D1390 X H1840 ((mm) |
Velocidade de inspecção: |
Até 80 cm2/sec |
Tipo de produto: |
Equipamento de inspecção óptica automática |
Método de inspecção: |
Automático |
Resolução: |
10μm |
Classificação dos defeitos: |
Classificação e triagem automatizadas |
Utilização: |
Máquina AOI, Sistemas AOI |
Câmara: |
5MP; cor |
A câmara: |
Nove milhões de pixels |
Nome da parte: |
Máquina de SMT AOI |
Pacote: |
Caixa de madeira |
Condição: |
Novo, novo/usado |
Atividades: |
Grandes |
Controle da largura do trilho: |
Manual/auto |
Funcionalidade: |
Uso industrial (SMT) |
Potência: |
Eletrônica |
O tamanho da máquina: |
W1080 X D1390 X H1840 ((mm) |
Velocidade de inspecção: |
Até 80 cm2/sec |

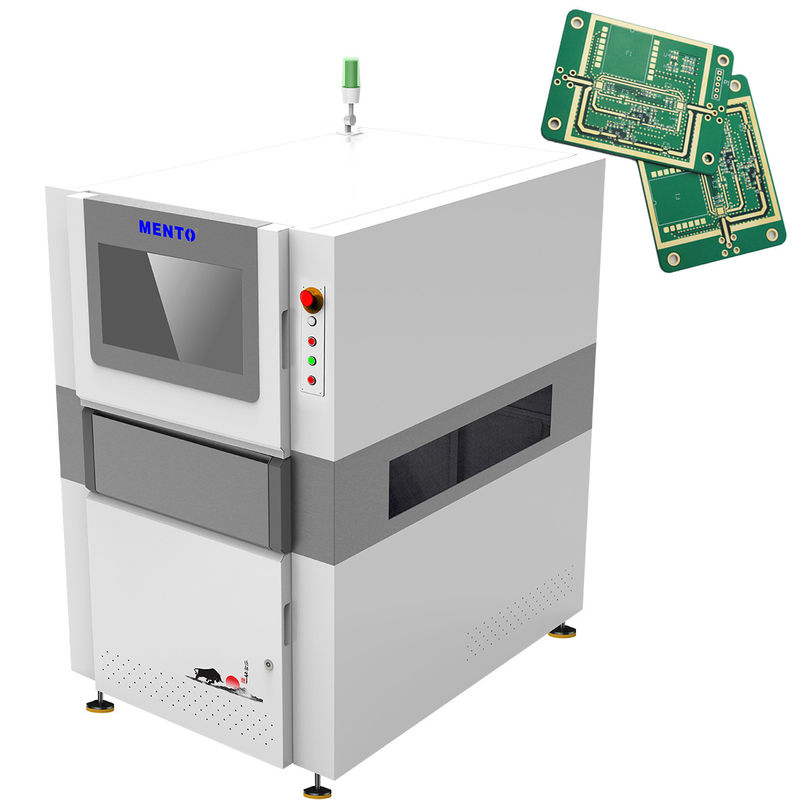

Série K20 2D Inspecção Óptica Automatizada
| Inspecção óptica automatizada 2D | ||
| Modelo | K2012DT | |
| Teste da capacidade | Elementos de ensaio | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mínimo | CHIP: 01005 Tonicidade:0.3 mm | |
| Método de detecção | Algoritmo de depuração de parâmetros, Machine Learning | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Lente telecêntrica | 0.36X/0.23X | |
| Resolução | 10um/15um | |
| VOC | 40x30 mm /60x45 mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema de Operação | Windows10 |
| Propriedades mecânicas | Espessura do PCB | 0.3~10mm ((Warp≤5mm) |
| Altura do componente | 30mm superior, 84mm inferior ((altura especial pode ser personalizada) | |
| Dispositivo de condução | Servomotor + parafuso de esfera + guia linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Guia de transporte de PCB | Altura de transporte de PCB por trilho:900+20 mm ((do solo à superfície de transporte de PCB por trilho) | |
|
Tamanho máximo do PCB: 600mmxW300mm (dual rail, duplo PCB) 600 mmxW580 mm (unilateral, PCB único) |
||
| Distância mínima entre os PCB:≤ 90 mm | ||
| Parâmetros | Método de cura | AC220V/50Hz/2000W |
| Ecrã de detecção | W1000mmxD1380mmxH1600mm ((sem pé 100±20mm) | |
| Precisão | 1100 kg | |
| Precisão de re-medida | ≥ 0,5 MPa | |
| Tamanho do anel da bolacha | Temperatura:5~40°C, umidade relativa 25%~80% (sem geada) | |
| Número de wafers manuseadas simultaneamente | Interface SMEMA padrão | |
Software independente de processamento de imagem de propriedade intelectual. A digitalização linear tem o curso mais curto e a velocidade mais rápida.
As fontes de luz multi-angulares destacam as juntas de solda, tela de seda e outras características. O controlador de corrente constante garante a consistência do brilho da fonte de luz.
Câmera de cores industrial de exposição global padrão de 5MP e câmera opcional de 12MP, etc.
Lente telecêntrica de grande diâmetro, baixa distorção, sem esboço, grande profundidade de campo que acomode componentes com diferentes alturas.
Capacidades de ensaio de produtos ((Online Dual-Track)
1. Deslocamento 2. Componente faltante 3. Reversão da polaridade 4. Não-umidade 5. Furo da solda 6. Anomalia collinear 7. Má solda 8.
9. Soldagem insuficiente 10. Curto-circuito 11. Deslocamento 12. Componente DIP faltando 13.
Função de acoplagem de dados MES e poderoso sistema SPC
1Estatísticas em tempo real dos 10 principais componentes de alarme
2. Permite definir uma contagem de alarme para parar automaticamente equipamentos a montante.
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
4A interface MES desenvolvida de forma indígena suporta formatos padrão e personalizados.
Modo de poupança de mão de obra
Através da transmissão de dados e outros métodos, uma pessoa pode visualizar os dados de alarme AOI de várias linhas, realizando assim um modo de salvamento de pessoal.
