Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC

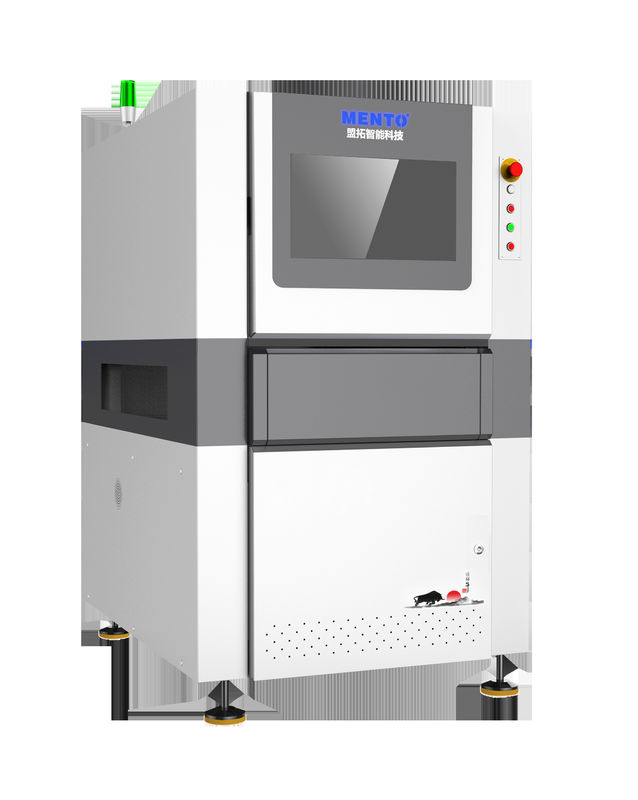

Número do modelo: K2005DT
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Resolução: |
10 μm |
Fornecimento de energia: |
110-240 V AC, 50/60 Hz |
Sistema operativo: |
Janela |
Velocidade de inspecção: |
Até 1000 mm2/s |
Função: |
Detectar defeitos em placas de circuito impresso |
Tipo de câmara: |
CCD de alta resolução |
Aplicação: |
Inspeção ótica automatizada |
Software: |
Interface de usuário intuitiva |
Dimensões: |
1200 mm x 800 mm x 1500 mm |
Resolução: |
10 μm |
Fornecimento de energia: |
110-240 V AC, 50/60 Hz |
Sistema operativo: |
Janela |
Velocidade de inspecção: |
Até 1000 mm2/s |
Função: |
Detectar defeitos em placas de circuito impresso |
Tipo de câmara: |
CCD de alta resolução |
Aplicação: |
Inspeção ótica automatizada |
Software: |
Interface de usuário intuitiva |
Dimensões: |
1200 mm x 800 mm x 1500 mm |
| Inspecção óptica automatizada 2D | ||
| Modelo | K2005DT | |
| Teste da capacidade | Elementos de ensaio | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mínimo | CHIP: 01005 Tonicidade:0.3 mm | |
| Método de detecção | Algoritmo de depuração de parâmetros, Machine Learning | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 5MP |
| Lente telecêntrica | 0.345X/0.22X/0.17X | |
| Resolução | 10um/15um/20um | |
| VOC | 24x20mm/36x30mm/48x40mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema de Operação | Windows10 |
| Propriedades mecânicas | Espessura do PCB | 0.3~10mm ((Warp≤5mm) |
| Altura do componente | 30mm superior, 84mm inferior ((altura especial pode ser personalizada) | |
| Dispositivo de condução | Servomotor + parafuso de esfera + guia linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Guia de transporte de PCB | Altura de transporte de PCB por trilho:900+20 mm ((do solo à superfície de transporte de PCB por trilho) | |
| Tamanho máximo do PCB: 600mmxW300mm (dual-rail, duplo PCB) 600mmxW580mm (single-rail, single-PCB) | ||
| Distância mínima entre os PCB:≤ 90 mm | ||
| Parâmetros | Método de cura | AC220V/50Hz/2000W |
| Ecrã de detecção | W1000mmxD1380mmxH1600mm ((sem pé 100±20mm) | |
| Precisão | 1100 kg | |
| Precisão de re-medida | ≥ 0,5 MPa | |
| Tamanho do anel da bolacha | Temperatura:5~40°C, umidade relativa 25%~80% (sem geada) | |
| Número de wafers manuseadas simultaneamente | Interface SMEMA padrão | |
Características do produto - Sistemas de visão
Capacidades de ensaio de produtos ((Online Dual-Track)
1. Deslocamento 2. Componente faltante 3. Reversão da polaridade 4. Não-umidade 5. Furo da solda 6. Anomalia collinear 7. Má solda 8.
9. Soldagem insuficiente 10. Curto-circuito 11. Deslocamento 12. Componente DIP faltando 13.
Deslocamento Componente ausente Reversão de polaridade Pin não-umedecimento Warpage
Detecção collinear de componentes ((Monorelha em linha/1.2m de monotrilho em linha)
1. Calcule o ângulo de rotação do componente
2. Calcular o intervalo entre o deslocamento máximo e mínimo do componente
3. Distância entre componentes
4. A distância entre o componente e um ponto de referência ou uma linha
Detecção da collinearidade (collinearidade, distância absoluta, intervalo de collinearidade, espaçamento reto)
Função de acoplagem de dados MES e poderoso sistema SPC
1Estatísticas em tempo real dos 10 principais componentes de alarme
2. Permite definir uma contagem de alarme para parar automaticamente equipamentos a montante.
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
4A interface MES desenvolvida de forma indígena suporta formatos padrão e personalizados.
Modo de poupança de mão de obra
Através da transmissão de dados e outros métodos, uma pessoa pode visualizar os dados de alarme AOI de várias linhas, realizando assim um modo de salvamento de pessoal.
