Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: K2012
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: W1350xD1000xH1600mm
Tempo de entrega: 20 dias úteis
Habilidade da fonte: 10pcs + 20 dias úteis
Operação: |
Windows 10 de 64 bits |
Entrega: |
ups, dhl, fedex, como seu pedido |
Tamanho do FOV: |
42mmx42mm 56mmx56mm |
Espessura da placa: |
0.6 - 2,5 mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Fonte de ar: |
0.4-0.6Mpa |
Sistema operativo: |
Windows 10 |
Transporte: |
Envio a tempo |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Nome do produto: |
Máquina SMT SAKI BF-Planet-X AOI |
Tamanho do PCB: |
50*50mm~510*460mm |
Tempo de execução: |
40 dias |
Câmara: |
5MP; cor |
Funcionalidade: |
Uso industrial (SMT) |
Características: |
O sistema de AOI 3D mais avançado do mundo |
Operação: |
Windows 10 de 64 bits |
Entrega: |
ups, dhl, fedex, como seu pedido |
Tamanho do FOV: |
42mmx42mm 56mmx56mm |
Espessura da placa: |
0.6 - 2,5 mm |
Fonte óptica: |
RGB + W integrais de quatro cores |
Fonte de ar: |
0.4-0.6Mpa |
Sistema operativo: |
Windows 10 |
Transporte: |
Envio a tempo |
Fornecimento de energia: |
AC 220V, 50/60Hz |
Nome do produto: |
Máquina SMT SAKI BF-Planet-X AOI |
Tamanho do PCB: |
50*50mm~510*460mm |
Tempo de execução: |
40 dias |
Câmara: |
5MP; cor |
Funcionalidade: |
Uso industrial (SMT) |
Características: |
O sistema de AOI 3D mais avançado do mundo |
|

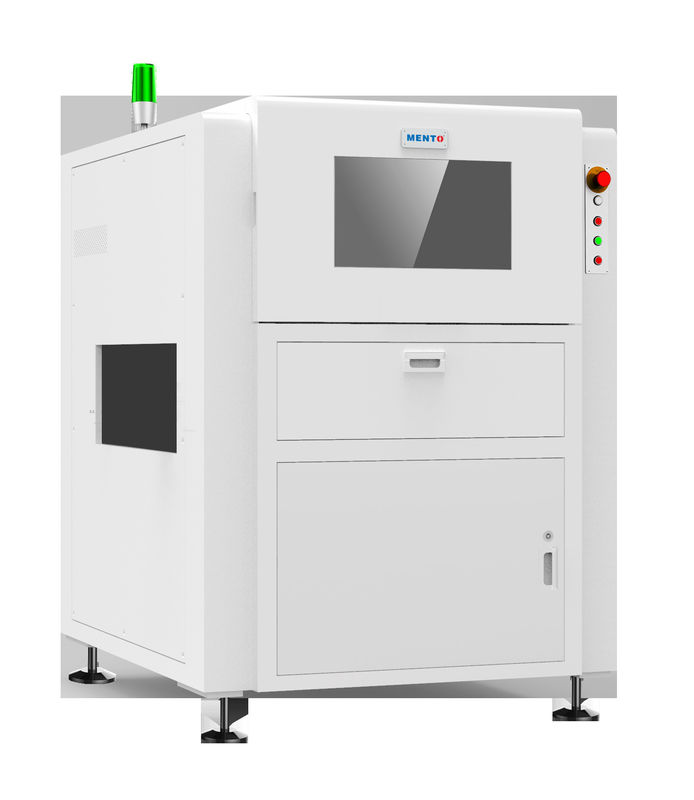

Inspecção óptica automatizada 2D em linha de via única |
||
| Modelo | K2012 | |
| Teste da capacidade | Elementos de ensaio | Corpo do componente CHIP, juntas de solda do componente CHIP, caracteres, juntas de solda DIP |
| Componente mínimo | CHIP: 01005 Tonicidade:0.3 mm | |
| Método de detecção | Aprendizagem profunda, processamento de imagens | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Lente telecêntrica | 0.36X/0.23X | |
| Resolução | 10um/15um | |
| VOC | 40x30 mm /60x45 mm | |
| Velocidade de detecção | 3FOV/s | |
| Sistema de software | Sistema de Operação | Ubuntu 20.04 |
| Propriedades mecânicas | Espessura do PCB | 0.3~10mm ((Warp≤5mm) |
| Altura do componente | 30mm superior, 84mm inferior ((altura especial pode ser personalizada) | |
| Dispositivo de condução | Servomotor + parafuso de esfera + guia linear | |
| Velocidade de movimento | Max.600 mm/s | |
| Precisão de posicionamento | ≤ 8um ((após calibração) | |
| Guia de transporte de PCB | Altura de transporte de PCB por trilho:900+20 mm ((do solo à superfície de transporte de PCB por trilho) | |
| 600 mmx700 mm | ||
| Distância mínima entre os PCB:≤ 90 mm | ||
| Parâmetros | Método de cura | AC220V/50Hz/2000W |
| Ecrã de detecção | W1000mmxD1380mmxH1600mm ((sem pé 100±20mm) | |
| Precisão | 1100 kg | |
| Precisão de re-medida | ≥ 0,5 MPa | |
| Tamanho do anel da bolacha | Temperatura:5~40°C, umidade relativa 25%~80% (sem geada) | |
| Número de wafers manuseadas simultaneamente | Interface SMEMA padrão | |
Capacidades de ensaio de produtos ((Online Single-Track)
8. Soldadura insuficiente 9. Curto-circuito 10. Deslocamento 11. Componente DIP faltando 12.
ComponentecOllinearidadeDetecção ((OnlineSingle-Track/1,2m onlineSingle-Track)
1. Calcule o ângulo de rotação do componente
2. Calcular o intervalo entre o deslocamento máximo e mínimo do componente
3. Distância entre componentes
4. A distância entre o componente e um ponto de referência ou uma linha
Detecção da collinearidade (collinearidade, distância absoluta, intervalo de collinearidade, espaçamento dos componentes)
MES abrangentedataIInterfacecAplicaçõese sistema SPC poderoso(OnlineSingle-Track/1,2m onlineSingle-Track)
1Estatísticas em tempo real dos 10 principais componentes de alarme
2. Permite definir uma contagem de alarme para parar automaticamente equipamentos a montante.
3Exportar toda a imagem do quadro de cada PCB em tempo real para posterior rastreabilidade
4A interface MES desenvolvida de forma indígena suporta formatos padrão e personalizados.
Economia de mão de obraModo
Através da transmissão de dados e outros métodos, uma pessoa pode rever os dados de alarme AOI de várias linhas, realizando assim um modo de economia de mão-de-obra.
Características do produto - Plataforma de equipamento
A trilha de três secções é desmontável e pode ser alterada de acordo com o comprimento do produto, podendo ser aplicada a vários produtos e linhas na oficina.
1A plataforma de fundição integrada elimina eficazmente a tensão estrutural e estabelece as bases para a precisão e estabilidade da máquina.
2A plataforma de componentes de controlo eletrónico extraível torna a manutenção mais fácil de utilizar.
3Profissional e design de aparência bonita, mais em linha com a ergonomia e estética visual.
