Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC

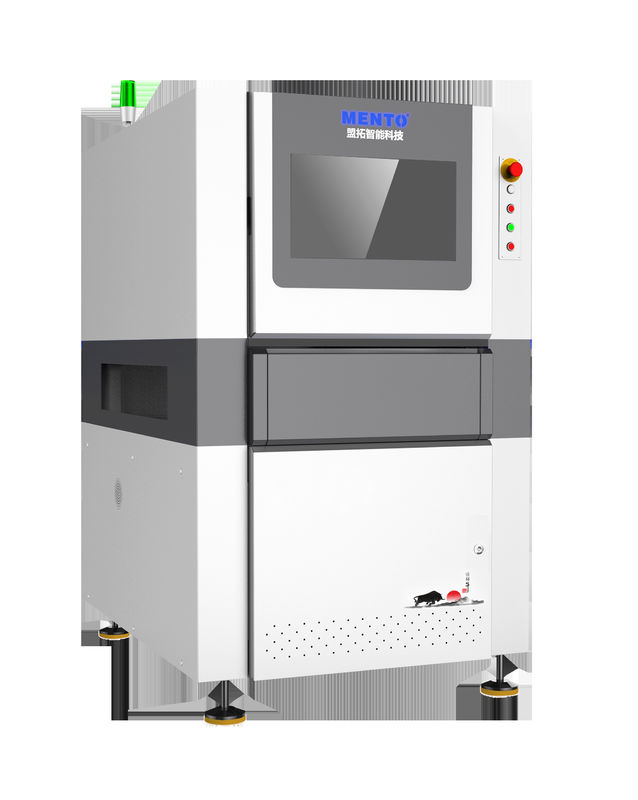

Número do modelo: M2012EL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: 1200 mm*1500 mm*1800 mm
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10pcs + 20 dias úteis
Velocidade de inspecção: |
Até 1000 mm/s |
Tipo de produto: |
Equipamento de inspecção óptica automática |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo de LED: |
Mini/Micro LED |
Método de inspecção: |
Automático |
Resolução: |
Até 5 μm |
Sistema operativo: |
Janela |
Classificação dos defeitos: |
Classificação e triagem automatizadas |
Sistema óptico: |
Câmara de alta resolução |
Conectividade: |
Ethernet, USB |
Gestão de dados: |
Análise e armazenamento de dados em tempo real |
Software: |
Software avançado de processamento de imagem |
Campo de visão: |
De largura não superior a 300 mm x 300 mm |
Sistema de iluminação: |
Iluminação LED |
Detecção de defeitos: |
Defeitos de pixels, defeitos de cores, defeitos de superfície |
Velocidade de inspecção: |
Até 1000 mm/s |
Tipo de produto: |
Equipamento de inspecção óptica automática |
Fornecimento de energia: |
AC 100-240V, 50/60Hz |
Tipo de LED: |
Mini/Micro LED |
Método de inspecção: |
Automático |
Resolução: |
Até 5 μm |
Sistema operativo: |
Janela |
Classificação dos defeitos: |
Classificação e triagem automatizadas |
Sistema óptico: |
Câmara de alta resolução |
Conectividade: |
Ethernet, USB |
Gestão de dados: |
Análise e armazenamento de dados em tempo real |
Software: |
Software avançado de processamento de imagem |
Campo de visão: |
De largura não superior a 300 mm x 300 mm |
Sistema de iluminação: |
Iluminação LED |
Detecção de defeitos: |
Defeitos de pixels, defeitos de cores, defeitos de superfície |
Projeto da plataforma científica
sondas de ensaio de alta precisão
1Garantia de consistência de milhares de sondas de contacto
2. Garantir a consistência do brilho do Mini LED
3. vida útil operacional de 100.000 ciclos.
4. Capacidades de solução de componentes extremamente pequenos e altamente densos
Plataforma de fundição global
Garantir eficazmente a estabilidade da operação contínua
Sistema de software poderoso
Pontos de inspecção: corante mau, sobre luminescência, sob luminescência, anomalia cromática, etc.
Ensaio estático: R, G, B, W;
Ensaio dinâmico: varredura horizontal, varredura vertical, varredura oblíqua (varredura entrelaçada ou varredura progressiva);
Conecta-se perfeitamente com o equipamento automático de retração para fornecer dados de navegação precisos.
Teste estático: luminescência do LED vermelho Teste estático: luminescência do LED verde Teste estático:luminescência do LED azul
| Inspecção da aparência dos mini/micro LED | ||
| Modelo | M2012EL | |
| Inspecção | Elementos de inspecção | Mau matizado, sobre luminescência, sob luminescência, anomalia cromática |
| Método de inspecção | Processamento de imagem, aprendizagem automática | |
| Óptica | Câmara | 12MP |
| Lentes | Lente bi-telecêntrica de alta resolução | |
| Resolução | 10 μm | |
| Fonte de luz | RGB | |
| Configuração do computador | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6G SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| Sistema de Operação | Windows 10 Professional 64 bits/Ubuntu | |
| Desempenho | Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (customizável) |
| Espessura do PCB | 1 a 5 mm | |
| Motorista | Servo motor + guia de parafuso | |
| Velocidade de movimento | Máximo: 600 mm/s | |
| Altura do dispositivo de fixação de PCB | 900+20 mm (do chão à superfície do dispositivo) | |
| Especificações | Tamanho do PCB | Max:600mmx500mm ((pista única, largura de pista ajustável) |
| Potência | AC220V/50Hz/2000W | |
| Dimensãos | W1350xD1000xH1650mm ((sem luz de alarme) | |
| Peso | ≈ 1100 kg | |
| Requisito de pressão atmosférica | ≥ 0,5Mpa | |
| Requisitos ambientais | Temperatura:5~40°C, Umidade relativa:25%~80% ((sem geada) | |
| Comunicação a montante e a jusante | Interface SMEMA padrão/comunicação com equipamento de retrabalho | |
