Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Fornecimento de energia: |
C.A. 220V, 50HZ |
Fonte de luz: |
LED |
Método de inspecção: |
Inspecção 3D |
Interface: |
Ethernet |
Velocidade de inspecção: |
1000mm/s |
Tipo de câmara: |
CCD de alta resolução |
Fornecimento de energia: |
C.A. 220V, 50HZ |
Fonte de luz: |
LED |
Método de inspecção: |
Inspecção 3D |
Interface: |
Ethernet |
Velocidade de inspecção: |
1000mm/s |
Tipo de câmara: |
CCD de alta resolução |

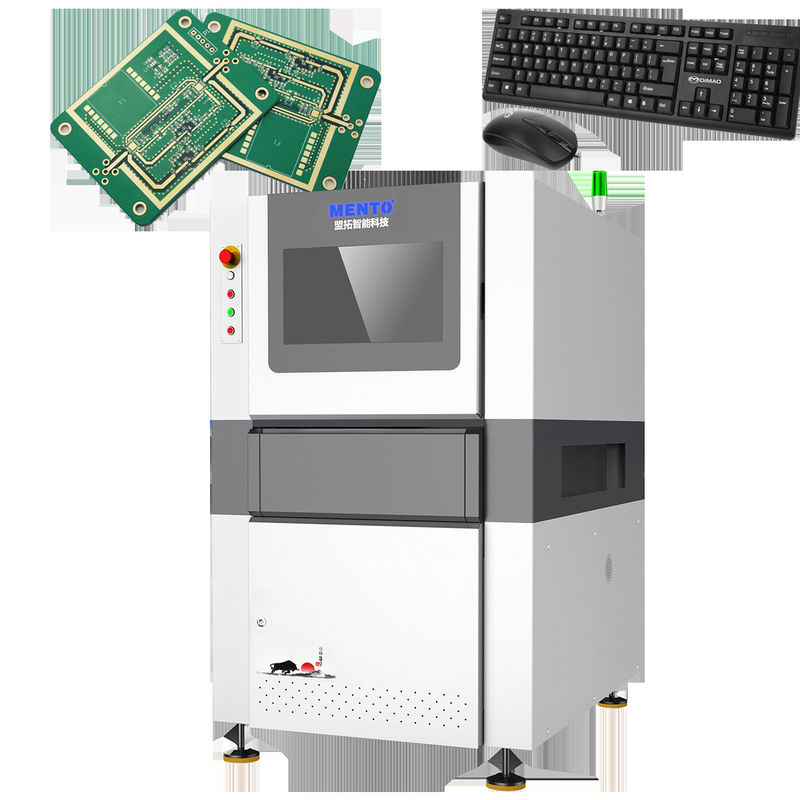

Uma das características desta máquina é sua câmera CCD de alta resolução, que fornece uma qualidade de imagem de primeira linha e garante que até os menores detalhes sejam capturados com a máxima precisão.Isso permite que a máquina AOI PCB detecte até mesmo os menores defeitos na superfície do PCB, assegurando que cada placa de circuito que passa por ele é da mais alta qualidade.
A máquina AOI PCB também foi projetada com a conveniência em mente, com uma dimensão compacta de 1000 mm X 800 mm X 1200 mm que permite que se encaixe confortavelmente em qualquer espaço de trabalho.A interface Ethernet também facilita a ligação a outros dispositivos e redes, proporcionando uma integração perfeita com os seus sistemas existentes.
| Inspecção 3D da pasta de solda | ||
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
| Parâmetro técnico | Valor |
|---|---|
| Nome do produto | Máquina de PCB AOI |
| Espessura do PCB | 0.2 mm - 6 mm |
| Tamanho do PCB | Max. 500 mm X 500 mm |
| Interface | Ethernet |
| Resolução | 10 μm |
| Modelo | XYZ-1000 |
| Fornecimento de energia | AC 220V, 50Hz |
| Sistema de Operação | Windows 10 |
| Tipo de câmara | CCD de alta resolução |
| Método de inspecção | Inspecção 3D |
| Fonte de luz | LED |
Este produto foi concebido para fornecer resultados de inspecção precisos e fiáveis para placas de circuito impresso utilizando tecnologia óptica avançada.A máquina AOI pode detectar uma ampla gama de defeitos, tais como componentes em faltaCom um tipo de câmera CCD de alta resolução e uma precisão de inspeção de ± 5 μm, a Máquina AOI PCB pode garantir efetivamente a qualidade dos seus produtos.
A máquina de PCB AOI é adequada para várias ocasiões e cenários de aplicação de produtos.Este produto pode ser utilizado para testar vários PCBs, tais como PCBs de dois ladosA interface da máquina é Ethernet, permitindo uma fácil ligação a outros dispositivos e sistemas.
A máquina AOI PCB tem um nome de modelo de XYZ-1000 e uma dimensão de 1000mm X 800mm X 1200mm, tornando-a compacta e fácil de instalar em qualquer espaço de trabalho.Este produto pode satisfazer as demandas de várias indústrias.
Em conclusão, a máquina AOI para PCB é um sistema de inspeção de PCB confiável e eficiente que pode fornecer resultados de inspeção precisos e confiáveis.É adequado para várias ocasiões e cenários de aplicação do produtoSe você está procurando por uma solução confiável e eficiente para seus métodos de teste de PCB,A máquina AOI PCB da Mento é o produto perfeito para você.
O produto da máquina AOI para PCB está equipado com suporte técnico e serviços para garantir um desempenho óptimo e minimizar o tempo de inatividade.A nossa equipa de peritos está disponível para prestar assistência e orientação nas seguintes áreas::
Estamos empenhados em fornecer um serviço excepcional ao cliente e garantir que nossos clientes tirem o máximo proveito de seu investimento.
A máquina AOI PCB é embalada em uma caixa de papelão com almofada de espuma para evitar danos durante o transporte.
Transporte marítimo:
Oferecemos envio gratuito para a máquina AOI PCB para todos os locais dentro dos Estados Unidos.Tempo de envio pode variar dependendo do destino, mas normalmente leva 3-5 dias úteis dentro dos EUA e 7-14 dias úteis para encomendas internacionais.
P: Qual é a marca desta máquina AOI PCB?
R: O nome comercial desta máquina AOI para PCB é Mento.
P: Onde é produzida esta máquina AOI PCB?
A: Esta máquina AOI para PCB é fabricada na China, em Dongguan.
P: Esta máquina de PCB AOI é certificada?
R: Sim, esta Máquina AOI PCB é certificada com ISO9001/ISO14001.
Q: Qual é a quantidade mínima de encomenda para esta máquina AOI PCB?
R: A quantidade mínima de encomenda para esta máquina AOI de PCB é 1.
P: Qual é a faixa de preço para esta máquina de PCB AOI?
R: O preço desta máquina AOI para PCB é negociável.
P: Qual é o prazo de entrega para esta máquina AOI PCB?
R: O prazo de entrega para esta Máquina AOI para PCB é de 1 semana.
Q: Quais são os termos de pagamento para esta máquina AOI PCB?
A: Os termos de pagamento para esta máquina AOI PCB estão em linha.
P: Qual é a capacidade de abastecimento para esta máquina AOI PCB?
R: A capacidade de abastecimento desta máquina AOI para PCB é de 1000/mês.
