Detalhes do produto
Lugar de origem: China dongguan
Marca: Mento
Certificação: ISO9001/ISO14001
Número do modelo: K3212
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: Negociável
Detalhes da embalagem: W1000mmxD1380mmxH1600mm ((sem pé 100±20mm)
Tempo de entrega: 3 semanas
Termos de pagamento: em linha, L/C, T/T
Habilidade da fonte: 1000/Mês
Software de inspecção: |
Software avançado de inspecção |
Resolução de inspecção: |
Alta resolução |
Método de inspecção: |
Inspeção visual |
Precisão da inspecção: |
Alta precisão |
Área da inspeção: |
Grande área de inspecção |
Velocidade de inspecção: |
Alta velocidade |
Conectividade: |
Conectividade Ethernet e USB |
Tipo de produto: |
Equipamento de inspecção |
Software de inspecção: |
Software avançado de inspecção |
Resolução de inspecção: |
Alta resolução |
Método de inspecção: |
Inspeção visual |
Precisão da inspecção: |
Alta precisão |
Área da inspeção: |
Grande área de inspecção |
Velocidade de inspecção: |
Alta velocidade |
Conectividade: |
Conectividade Ethernet e USB |
Tipo de produto: |
Equipamento de inspecção |
Um dos aspectos mais importantes de qualquer equipamento de inspecção AOI é a sua capacidade de gerir efetivamente os dados em tempo real.atualizadoO nosso Equipamento de Inspecção AOI dispõe de capacidades avançadas de gestão de dados que permitem aos utilizadores aceder e analisar de forma rápida e fácil os dados de inspecção,tornando-a uma escolha ideal para empresas que necessitam de processos de inspecção rápidos e eficientes.
Além das suas poderosas capacidades de gestão de dados,Nosso Equipamento de Inspeção AOI também possui um sistema de câmera de alta resolução que fornece imagens incrivelmente nítidas e detalhadas dos produtos inspecionadosIsto é essencial para identificar mesmo os menores defeitos ou imperfeições, garantindo que todos os produtos atendam aos mais altos padrões de qualidade.pode ter a certeza de que os seus produtos serão sempre inspeccionados com a máxima precisão e precisão.
Outra característica chave do nosso Equipamento de Inspeção AOI é o seu sistema de iluminação LED multi-ângulo.Assegurar que todas as áreas do produto inspeccionado estejam bem iluminadas e facilmente visíveisIsto é essencial para identificar defeitos e outras imperfeições que podem ser difíceis de detectar com um sistema de iluminação menos avançado.

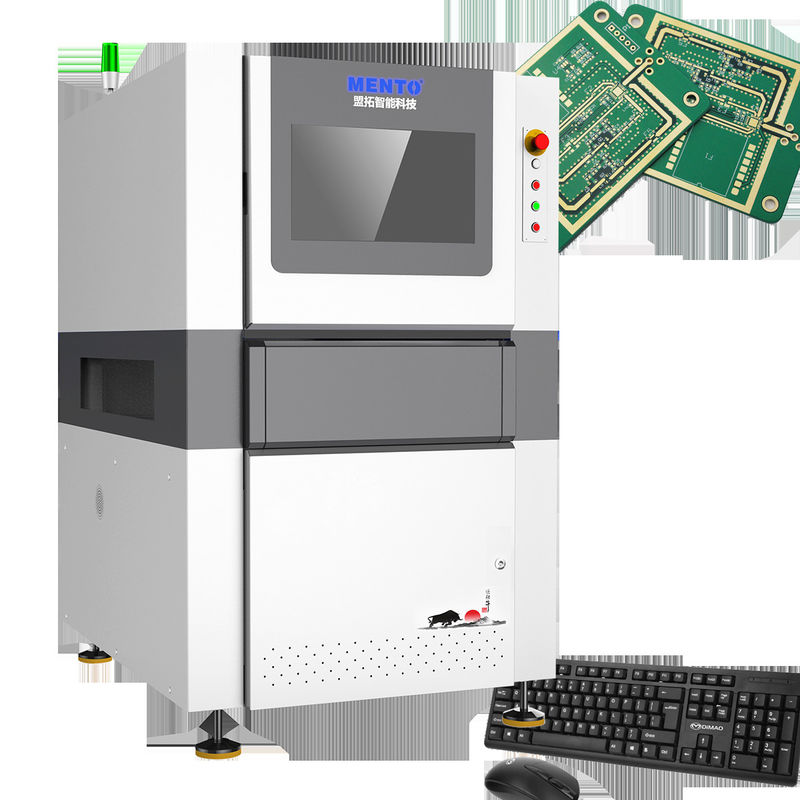

| Inspecção 3D da pasta de solda | ||
| Modelo do dispositivo | K3212 | |
| Capacidade de detecção | Elementos de detecção | Impressão em falta, sobre-soldagem, soldagem insuficiente, soldagem de ponte, soldagem de pasta, anomalia de forma, offset |
| Método de digitalização | Stop&Go | |
| Sistema óptico | Câmara | Câmera industrial a cores de alta velocidade de 12 MP |
| Fonte de luz | Fonte de luz dupla DLP (tecnologia de desvio de fase raster) e fonte de luz vermelha, verde e azul (RGB) | |
| Resolução | 10μm e 15um (facultativo) | |
| Desempenho de detecção | Precisão de altura (módulo de calibração) | 1 μm (usando blocos de calibração normalizados) |
| Repetibilidade por volume | < 1% (bloco de verificação padrão, 3Sigma) | |
| Valor máximo de compensação de dobra de chapa | ± 3 mm | |
| Capacidade de detecção GRR | < 10% em 6o (tolerância + 50%, resolução de 5 μm) | |
| Altura máxima de detecção | 500 μm | |
| Solução para o problema das sombras | Tecnologia de mudança de fase e sistema bidirecional de luz estruturada 3D | |
| Método de compensação em tempo real da flexão da chapa | Compensação da curvatura da chapa (Z-Tracking+Pad Referencing) | |
| Ecrã de ensaio | Cores (imagens 3D e 2D exibidas juntas) | |
| Equipamento de condução | Servomotor + Guia do parafuso | |
| Velocidade de movimento | 800 mm/s | |
| Tamanho mínimo mensurável do produto | 50 mmx50 mm | |
| Tamanho máximo mensurável do produto | 400 mmx500 mm | |
| Espessura do PCB | 0.5~6 mm | |
| Ajuste da largura da via | Ajuste automático da largura, ajuste manual da largura | |
| Transporte/fixação de placas de circuito | Fixação do transportador de correia/grifos pneumáticos | |
| Direção de transporte | Da esquerda para a direita, da direita para a esquerda | |
| Altura orbital | 900 ± 20 mm | |
| Configuração do computador | Computador principal | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| Sistema operativo | Ubuntu | |
| Parâmetros | Tamanho global | W1350xD1000xH1600mm (excluindo luz de alarme) |
| Peso | 1100 kg | |
| Fonte de alimentação | AC220V/50~60Hz/2000W | |
| Pressão do ar | 0.5Mpa | |
| Formatos de entrada suportados por software | Suporte ao formato Gerber (274X), ODB++ | |
| Ferramentas de gestão estatística |
Histograma, X-bar & R - Grafico, X-bar & S - C hart, C p & C pk, %Gage R & R, SPI Relatórios diários/semanários/mensuais, SPC em tempo real e Multiple Display |
|
| Requisitos ambientais | Temperatura: 5~40°C, umidade relativa: 25%~80% (sem geada) | |
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão | |
Estou à procura de umMáquina AOI para PCBO nossoEquipamento de inspecção AOIdeChinaé perfeito para inspecção óptica automatizada com alta velocidade e gestão de dados em tempo real.
| Atributo | Valor |
|---|---|
| Aplicação | Inspecção óptica automatizada |
| Resolução de inspecção | Alta resolução |
| Gestão de dados | Gestão de dados em tempo real |
| Software de inspecção | Software avançado de inspecção |
| Método de inspecção | Inspecção visual |
| Sistema de câmara | Sistema de câmaras de alta resolução |
| Conectividade | Conectividade Ethernet e USB |
| Área de inspecção | Grande área de inspecção |
| Precisão da inspecção | Alta precisão |
| Velocidade de inspecção | Alta velocidade |
A máquina AOI para PCB foi concebida para inspecionar placas de circuito impresso com a ajuda de um sistema de câmaras de alta resolução.O método de inspecção visual permite a detecção de eventuais defeitos no projecto ou na montagem da placaA grande área de inspecção permite inspeccionar PCBs de vários tamanhos sem comprometer a qualidade da inspecção.
O equipamento de inspeção AOI da Mento é adequado para uma ampla gama de ocasiões e cenários de aplicação de produtos.O produto é ideal para empresas que fabricam PCB e precisam garantir que o produto está livre de quaisquer defeitos antes de enviá-lo para os clientesA máquina AOI pode também ser utilizada em laboratórios de investigação e desenvolvimento para garantir que os protótipos dos PCB cumpram os padrões exigidos.
A conectividade do equipamento de inspecção AOI é através da conectividade Ethernet e USB, o que facilita a sua integração nas linhas de produção.A gestão de dados em tempo real permite o acompanhamento dos resultados das inspecções e fornece feedback sobre a qualidade dos PCB produzidos.
Em conclusão, o equipamento de inspecção Mento AOI é um produto fiável e eficiente para a inspecção óptica automatizada de PCB.e gestão de dados em tempo real, é adequado para uma ampla gama de ocasiões e cenários de aplicação do produto.
O nosso equipamento de inspecção AOI (Automated Optical Inspection) foi concebido para fornecer inspecção de alta velocidade e precisão de placas de circuito impresso (PCBs) e outros componentes electrónicos.Oferecemos uma gama de suporte técnico e serviços para garantir o desempenho ideal do nosso produto:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
Embalagem do produto:
Transporte marítimo:
P: Qual é a marca do equipamento de inspecção AOI?
R: A marca do nosso equipamento de inspecção AOI é Mento.
P: Onde é fabricado o equipamento de inspecção AOI?
R: O equipamento de inspeção AOI é fabricado em Dongguan, na China.
P: O equipamento de inspecção da AOI está certificado?
R: Sim, o equipamento de inspeção AOI é certificado com a norma ISO9001/ISO14001.
P: Qual é a quantidade mínima de encomenda para o equipamento de inspecção AOI?
R: A quantidade mínima de encomenda para o Equipamento de Inspeção AOI é 1.
Q: Quanto custa o equipamento de inspecção da AOI?
R: O preço do equipamento de inspeção da AOI é negociável.
P: Qual é o prazo de entrega do equipamento de inspecção AOI?
R: O prazo de entrega do equipamento de inspecção da AOI é de 3 semanas.
P: Quais são as condições de pagamento para o equipamento de inspecção AOI?
R: As condições de pagamento para o equipamento de inspecção da AOI estão em vigor.
Q: Qual é a capacidade de fornecimento do equipamento de inspecção AOI?
R: A capacidade de abastecimento do equipamento de inspecção AOI é de 1000/mês.
