Detalhes do produto
Lugar de origem: DongGuan
Marca: MENTO
Certificação: FCC.ROHS,CCC
Número do modelo: M2065
Termos do pagamento & do transporte
Quantidade de ordem mínima: 3
Detalhes da embalagem: 1200 mm*1500 mm*1800 mm
Tempo de entrega: 20 dias úteis
Velocidade de inspecção: |
até 1500mm/S |
Campo de visão: |
20mm x 20mm |
Aplicação: |
Inspecção de PCB |
Resolução: |
5μm |
Tipo de produto: |
Sistema de inspecção óptica automatizada |
Interface: |
USB/Ethernet |
Método de inspecção: |
Inspeção visual |
Fornecimento de energia: |
C.A. 220V/50HZ |
Iluminação: |
LED |
Sistema operativo: |
Janela |
Software: |
Software AOI |
Dimensões: |
600 mm x 600 mm x 700 mm |
Câmara: |
CCD de alta resolução |
Garantia: |
1 ano |
Peso: |
50 kg |
Velocidade de inspecção: |
até 1500mm/S |
Campo de visão: |
20mm x 20mm |
Aplicação: |
Inspecção de PCB |
Resolução: |
5μm |
Tipo de produto: |
Sistema de inspecção óptica automatizada |
Interface: |
USB/Ethernet |
Método de inspecção: |
Inspeção visual |
Fornecimento de energia: |
C.A. 220V/50HZ |
Iluminação: |
LED |
Sistema operativo: |
Janela |
Software: |
Software AOI |
Dimensões: |
600 mm x 600 mm x 700 mm |
Câmara: |
CCD de alta resolução |
Garantia: |
1 ano |
Peso: |
50 kg |

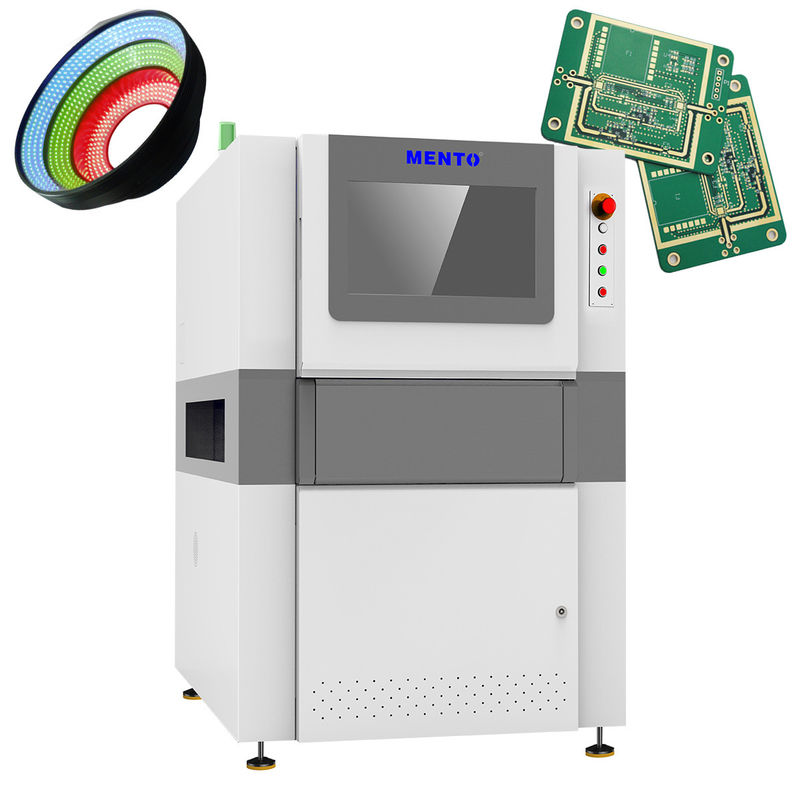

Inspecção da aparência dos mini-LED da série M20
| Modelo | M2065 | ||||
| Inspecção | Elementos de inspecção | Falta de ligação, ligação errada, matriz danificada, matriz deslocada, matriz inclinada, matriz virada, polaridade errada, partículas, matriz de elevação, má collinearidade | |||
| Método de inspecção | Processamento de imagem, aprendizagem automática | ||||
| Sistema óptico | Câmara | 65MP | 25MP | 20MP | 12MP |
| Lentes | Lente bi-telecêntrica de alta resolução | ||||
| Resolução | 4μm (opcional) RGB (personalizável) | ||||
| Fonte de luz | RGB personalizável | ||||
| Eficiência | Pare e vá: 3 FOV/s | Disparar voando:10FOV/s | |||
| Configuração do computador | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T | |||
| Monitor | 22 "LED | ||||
| Sistema de Operação | Ubuntu | ||||
| Desempenho da inspecção | Espessura do PCB | 1 a 5 mm | |||
| Altura máxima admissível dos componentes | 20 mm superior, 30 mm inferior (customizável) | ||||
| Motorista | Servomotor+Guia de parafuso | ||||
| Velocidade de movimento | Máximo: 600 mm/s | ||||
| Altura do dispositivo de fixação de PCB | 900+20 mm ((do chão à superfície do dispositivo) | ||||
| Parâmetros | Tamanho do PCB | Max:600mmx500mm ((pista única, largura de pista ajustável) | |||
| Potência | AC220W50Hz2000W | ||||
| Dimensões | W1350xD1000xH1650mm ((sem luz de alarme) | ||||
| Peso | ≈ 1100 kg | ||||
| Requisito de pressão atmosférica | ≥ 0,5Mpa | ||||
| Requisitos ambientais | Temperatura:5~40°C, RH 25%~80% (sem geada) | ||||
| Comunicação dos equipamentos a montante e a jusante | Interface SMEMA padrão/comunicação de dados com o enxaguante | ||||
Medição de pads/inspecção de pads/impressora de pasta de soldadura/SPI/ligador a óleo/AOI pré-refluxo/
Forno de refluxo/IAO pós-refluxo/Inspecção de luminescência/Inspecção de coloides/Marcador a laser/Reabastecimento
